Этапы фильтрации в процессе водоподготовки

Первый и самый важный этап водоподготовки — это механическая обработка. Устройства грубой очистки удаляют из воды частицы размером от 1 микрон и более. Они выполняют незаменимую функцию в процессе фильтрации, без которой невозможна дальнейшая очистка воды.

Ржавчина, песок, частицы глины, хлопья от старых водопроводных труб — все удаляется, чтобы на выходе получилась чистая вода.

  • Во всей автономной системе водоснабжения идет набор фильтров, выполняющих различные задачи по очистке воды
  • Самым первым в схеме является сетчатый фильтр, который механически улавливает минеральные и органические частицы
  • Аналогичный сетчатый фильтр, производящий грубую очистку воды, размещается на входе поверхностного насоса: на краю всасывающего патрубка или перед патрубком агрегата
  • Если насос предполагается перекачивать воду непосредственно к потребителю, например, в бассейн, то сетчатый фильтр устанавливается на трубе и перед насосом — фильтр абсорбирующего действия
  • Для защиты оборудования, входящего в схему водоснабжения, используются так называемые грязеуловители — фильтры грубой очистки. В основном их размещают внутри дома, но было бы здорово, если бы они располагались и на внешних площадях
  • Подготовка воды для питья осуществляется картриджными фильтрами, поглощающими загрязнения, и системами тонкой очистки
  • Фильтрующие устройства с картриджами, расположенными внутри, обеспечивают удаление железа, удержание солей тяжелых металлов и умягчение
  • Тонкая очистка воды осуществляется системами, которые включают в себя серию сверхтонких фильтров, а также системы обратного осмоса, извлекающие из них вредные бактерии и микроорганизмы

Только после первого этапа предварительной фильтрации можно приступить к удалению органических примесей, соединений тяжелых металлов, химических элементов и микроорганизмов. Для этого используются устройства сверхтонкой фильтрации.

Более конкретно, определить необходимость очистки от определенных загрязнений можно только на основании результатов анализов.

Чтобы сделать правильный выбор фильтра, необходимо четко определить, для чего он предназначен:

  • фильтровать горячую и / или холодную воду;
  • какие загрязнения нужно убирать;
  • какая производительность и объем загрузки должен быть у фильтра;
  • для каких целей — для защиты сантехники и оборудования или для питьевой воды и для приготовления пищи.

также необходимо учитывать, где устройство будет использоваться: в частном доме, квартире, котельной или промышленном предприятии.

При покупке фильтра вы можете сравнить данные с таблицей и убедиться, что заявленный уровень чистоты соответствует возможностям продукта. Например, часто в параметрах устройства тонкой очистки указывается возможность фильтрации от примесей размером 100 мкм, что по сути относится к грубой очистке

Классификация

Эти устройства делятся по следующим факторам:

  1. ориентация чашки,
  2. с методами стирки,
  3. тип соединения с трубопроводом.

Рассмотрим подробнее каждый из типов сетчатых фильтров.

По ориентации отстойника

Выпускное отверстие для сбора грязи может быть расположено под прямым или острым углом к ​​центральной оси фильтра:

  • Перпендикулярная чашка обычно больше наклонной. Прямой поддон устанавливается горизонтально, лицевой стороной вниз. Такая конструкция требует места под трубой.
  • Наклонная кривая меньше. Устанавливается вертикальными секциями, направленными вниз. Фильтр можно разместить на горизонтальной трубе, расположенной на небольшом расстоянии от пола.

По типу соединения с трубопроводом

Фильтры можно подключать к водопроводу по-разному. По этому признаку они делятся на две группы:

Муфта предназначена для труб диаметром до 2 дюймов. Эти типы устройств накручиваются на трубы, а затем стык фиксируется накидными гайками.

Фланцевые фильтры устанавливаются на трубопроводах диаметром более 2 дюймов. Соединение фиксируется шпильками или болтами. При необходимости такие конструкции легко снимаются.

По способам промывки

Все сетчатые фильтры для воды рано или поздно забьются. Подходы к уборке различаются.

Выделяют три основных типа конструкций:

Непромывные устройства

Устройства, не требующие смывания, обычно имеют небольшие размеры. Для чистки необходимо открутить крышку на корпусе и вручную удалить грязь.

Преимущества таких фильтров:

  1. простота,
  2. низкая цена,
  3. надежность,
  4. маленький размер.

Доступность объясняется использованием дешевых материалов, поэтому зачастую устройства служат недолго. Некоторым пользователям не нравится обязательная уборка.

Промывные

Системы ополаскивания имеют стеклянный корпус под сеткой. В дне контейнера есть отверстие. Когда шаровой кран закрыт, часть потока перетекает в стекло, смывая скопившуюся грязь.

Промывочная вода собирается в ведре или по трубопроводу поступает в канализацию. В таких устройствах осуществляется прямая подача воды.

В продаже имеются другие модели, в которых вода для стирки подается снизу. Обратный поток удаляет налет из корпуса и сетки еще более эффективно. Эти устройства служат дольше.

Подача воды не прекращается во время очистки промывных фильтров.

Достоинства проволочных конструкций — простота очистки, надежность и долговечность. Недостатков практически нет. Некоторым пользователям не нравится большой размер фильтра, необходимость его чистить самостоятельно.

Самоочищающиеся

Самые дешевые и самые дорогие типы фильтровальных сеток промываются автоматически. На них не нужно смотреть. Яма и сетка очищаются в соответствии со временем, установленным на таймере. Некоторые модели реагируют на падение давления на входе.

Установка манометра перед фильтром, иногда даже после фильтра, полезна для всех сетевых устройств. Изменения показаний давления — верный индикатор состояния сетки и стакана.

Преимущество устройства заключается в его практичности. Фильтр прочный, не требует времени и усилий для очистки. Не всем пользователям нравится необходимость подключения устройства к канализации.

В случае ремонта нужно искать мастера с высоким уровнем компетенции. Такой товар требует много свободного места и стоит дорого.

Расположение грязевика

Дальнейшая классификация фильтров разной конструкции определяет возможность их установки в сетях водоснабжения.

Установка фильтров грубой очистки

Водяной фильтр грубой очистки, направленный в горизонтальные ответвления, ставится чашкой вниз. В него попадают тяжелые частицы мусора, и чистый поток дольше направляется по трубам. Это достаточно большие проекты, но эффективные: к ним относятся картриджные и дисковые системы. К сожалению, их установка в вертикальных или наклонных помещениях недопустима.

Наклонный фильтр грубой очистки (обычно сетчатый) не имеет таких ограничений по установке и может использоваться в любом месте водопровода. Такие конструкции особенно востребованы там, где под точкой крепления недостаточно свободного места для установки отстойника прямого действия. Наклонная чашка, как правило, имеет небольшой объем и из-за своего наклонного положения не очень эффективно удерживает мусор. Чтобы сохранить нормальную работоспособность, сетку нужно будет чаще промывать.

Способы и особенности подключения

Исходя из этого, фильтры для воды делятся на две большие группы. И у каждого свои особенности установки.

Фланцевый

Это довольно старый способ соединения труб через специальные приварные фланцы на болтах. Однако этот метод больше подходит для труб диаметром 2 дюйма и более.

Процесс установки:

  1. Приварите фланцы одинакового размера к водопроводной трубе и к сопряженным входным отверстиям фильтра.
  2. Вырежьте по размеру проставок.
  3. Соедините фланцы вместе и установите болты. В этом случае необходимо следить за тем, чтобы прокладки не мешали вставке шпилек.
  4. Поочередно затягивайте болтовые соединения до тех пор, пока не будет наблюдаться небольшое сопротивление для достижения равномерного сцепления.
  5. Затяжка выполняется крест-накрест, то есть окончательная затяжка болтов производится в противоположных местах приварного диска. Это поможет избежать деформации и выдавливания прокладки.

Через сутки после начала эксплуатации фланцевого узла необходимо подтянуть болты. В это время происходит усадка прокладки и небольшое расшатывание стыков из-за действующих вибраций.

Фланцевый фильтр грубой очистки

Советы по выбору

Перед покупкой фильтра следует определиться с деятельностью. Если вам нужно защитить бытовую технику от засорения, можно ограничиться сетками с размером ячеек 100 мкм. Если в доме нет оборудования или он защищен встроенными ситами, можно брать продукты с более крупными ячейками.

Когда вы будете готовы использовать питьевую воду без дополнительной очистки, рекомендуется использовать две системы фильтрации:

  • один с большими ячейками;
  • второй с самым маленьким (до 20 мкм).

Первый расположен в начале трубопровода, второй — дальше по потоку.

Затем следует определиться с типом соединений, измерить диаметр труб. Важно заранее прикинуть размер фильтра и место, где его планируется установить. Большинство устройств (ополаскивающих и самоочищающихся) предназначены для установки на горизонтальных трубах.

Если подходящих условий нет, то при покупке необходимо уточнить возможность крепления выбранной модели на вертикальной трубе. Существует небольшой ассортимент коммерчески доступных продуктов с поворотными фланцами, допускающими вертикальную установку.

Назначение фильтров грубой очистки воды

Фильтры грубой очистки предназначены для задерживания крупных частиц (твердых и мягких), обеспечивая тем самым первичную очистку воды. При использовании в индивидуальных системах водоснабжения такие устройства в основном улавливают ил, песок, глину из колодца или колодца. При централизованном водоснабжении такие загрязнения в воду не попадают, однако при транспортировке воды по устаревшим трубам появляются частицы ржавчины. При этом химический состав воды не меняется.

Фильтры грубой очистки устанавливаются еще до установки счетчиков, стиральной и посудомоечной машины, что снижает риск поломок из-за некачественной воды и тем самым продлевает срок эксплуатации оборудования.



Поэтому среди основных функций фильтров грубой очистки можно выделить следующие:

  • устранение загрязняющих веществ, которые могут сделать потребление воды опасным для здоровья;
  • защита гидросистемы (трубопроводов, прокладок, стыков и кривых) от абразивного износа;
  • предотвратить засорение труб;
  • защищать бытовую технику и счетчики воды от повреждений и износа, вызванных воздействием загрязняющих веществ;
  • устранение посторонних привкусов и запахов воды, вызванных попаданием в нее посторонних частиц.

Такие устройства могут иметь разную конструкцию, размеры, степень очистки воды, но все они работают по одному принципу: создают преграду для прохождения загрязняющих частиц и пропускают воду.


Какой фильтр грубой очистки воды установить перед счетчиком

Вода есть в каждой квартире, но при этом мало кто задумывается, как попасть к кранам на нашей кухне и в ванной. Перед тем как попасть в трубы водопровода, вода проходит через систему очистки. Сначала удаляется крупный мусор, затем фильтруется и хлорируется.

только когда вода проходит через несколько резервуаров, она становится пригодной для использования. Однако даже очищенную воду пить нельзя. И дело тут не в качестве уборки, а в том, что в большинстве домов нашей страны коммуникации находятся в плохом состоянии, что сказывается на качестве жидкости.


Десятилетиями трубы не заменялись, поэтому при длительной эксплуатации на их стенках образуется ржавчина. Для удаления требуются фильтры грубой очистки. Такой фильтрующий элемент колодца имеет большое значение. Как сделать воду, выходящую из-под земли, пригодной для питья и приготовления пищи? Об этом и поговорим в этой статье.

Разновидности фильтров для очистки воды

Независимо от типа, все фильтры грубой очистки имеют одинаковую структуру. Сетка расположена внутри фильтрующей трубки, обеспечивая очистку воды от:


  • крупный мусор;

  • песок;

  • кусочки ржавчины.

Установка таких водоочистителей производится на впускной патрубок в начале разводки в зоне раздачи электроэнергии по помещениям:


  • туалет;

  • кухня;

  • ванна.

Все фильтры без исключения имеют специальные краны, чтобы избежать засорения самого фильтра. Они называются грязеуловителями и используются для обеспечения длительного срока службы водоочистителя. Чтобы он работал долго, нужно регулярно чистить грязеуловители.

Необходимость чистки возникает в следующих случаях:


  • когда чашка забилась;

  • если вода закрыта;

  • в профилактических целях.

Маленькие насадки для смесителей, которые часто устанавливают домовладельцы, также являются фильтрами грубой очистки. Их установка осуществляется в тех случаях, когда нет возможности установить водоочиститель на впускной патрубок.

Сетчатый фильтр

В группу механических фильтров для очистки грубой воды входят сетчатые модели. Их основной элемент — сетка. Один из важных его параметров — размер ячеек. Он может составлять от 20 до 500 микрон. В системах водоснабжения устанавливаются мелкоячеистые фильтры.

На данный момент существует два типа таких предметов для уборки:


  • непромывные — такие фильтроэлементы часто называют грязеуловителями. Для очистки этого фильтрующего элемента необходимо отсоединить его от шланга, вынуть сетку, затем промыть вручную и удалить мусор;

  • Самоочищающиеся фильтры имеют автоматизированную систему, которая без вмешательства человека удаляет загрязнения после сигнала, отправляемого при загрязнении сети.

Для очистки холодной воды используются фильтры с пластиковым корпусом. Для очистки горячей воды лучше всего использовать фильтр, заключенный в металлический корпус. Он может включать в себя дополнительный клапан, с помощью которого регулируется давление на входе.

Это продлевает срок службы устройства. Благодаря таким клапанам обеспечивается защита от гидроудара. Когда установлен фильтр, будет полезно предусмотреть сливную линию, по которой жидкость будет стекать после ее очистки.

У фильтров этого типа есть свои преимущества:


  • доступная цена;

  • незначительный размер;

  • простота использования и установки.

Картриджный фильтр

Сменный картридж в таких фильтрах выступает в роли основного элемента. Его установка обычно осуществляется в специальном корпусе, который может быть металлическим или пластиковым. Использование такого очистителя в системе водоснабжения обеспечивает задержку мусора размером от 0,5 до 30 мкм. Обычно установку такой системы проводят в тех случаях, когда с помощью сетчатого фильтра невозможно справиться с попаданием загрязнений в систему водоснабжения.

Они также устанавливаются на трубы с низким гидравлическим напором. Если картридж загрязнился, замените его новым. Однако сегодня доступны фильтры, содержащие сетчатые картриджи, которые можно повторно использовать после очистки.

Эти фильтрующие элементы, устанавливаемые на трубах холодной воды перед счетчиком, обычно изготавливаются из прозрачного пластика. На горячую воду устанавливаются фильтры со стальным корпусом. Для очистки больших объемов жидкости необходимо использовать большие фильтры. Конечно, стоимость таких фильтроэлементов будет выше.

Картриджи в таких фильтроэлементах используются не только для очистки жидкостей от механических примесей. Они также используются для удаления хлора. Установка чулочно-носочных фильтров перед прилавком обеспечивает защиту от водорослей, ила и частиц глины. Удаление таких загрязнений чрезвычайно важно, поскольку их попадание в фильтрующие элементы, предназначенные для удаления молекулярных примесей, приводит к их выходу из строя. А замена таких водоочистителей — удовольствие дорогое.

Преимущества картриджных фильтров:


  • бюджетный;

  • высокий уровень чистоты.

Высокоскоростной напорный фильтр

Такой фильтр представляет собой большую емкость-колонну, заполненную фильтрующим материалом. При его изготовлении используются материалы, обладающие высокой прочностью и хорошей коррозионной стойкостью. Когда вода проходит через такую ​​систему, степень очистки достигает 30 мкм.

Такие системы фильтрации часто используются, когда вода содержит большое количество частиц и примесей различного размера. Вверху такой системы располагается блок автоматизации процесса очистки воды. Блок управления контролирует количество регенераций и их частоту.

В этом режиме восстанавливаются свойства фильтрующего материала. Необходимость установки напорного фильтра перед счетчиком имеется в помещениях с системой отопления. Они различаются по объему. При установке такой системы для очистки жидкости необходимо провести работы по устройству дренажной линии, чтобы обеспечить нормальный процесс возврата материала фильтрующего элемента.


Достоинства — возможность очищать воду, содержащую различные примеси в высокой концентрации.

Установка

Процесс установки фильтрующих элементов перед счетчиком может происходить по-разному, в зависимости от их типа. Однако существует ряд общих правил, которые необходимо соблюдать при установке любого фильтрующего элемента.

Очистка фильтра — обязательная процедура, которую необходимо выполнять регулярно, независимо от установленного фильтрующего элемента. Обязательно наложите на крышку уплотнитель, который предотвратит протекание системы. Его также необходимо наматывать на участок, где фильтр присоединяется к трубе. При падении давления жидкости во всех кранах и выпусках необходимо очистить поддон.


Основной элемент следует разместить внизу. Однако его можно установить вертикально, если нет других опций. В этом случае лучше использовать косой элемент. Тогда задача по установке сети нижнего яруса будет легкой.

При установке фильтра необходимо усилить точку подключения, особенно если элемент устанавливается на пластиковую или металлопластиковую трубу.


  • Перед тем как приступить к резке фильтра, необходимо отключить подачу холодной и горячей воды.

  • также важно проверить общее состояние и надежность системы связи.

  • Сам фильтр можно закрепить на стене, для чего можно использовать специальные зажимы. Фильтр грубой очистки при желании можно сделать своими руками. Однако чтобы быть уверенным в высоком качестве очистки воды, необходимо использовать готовые фильтрующие элементы.

Как выполнять чистку

Очистка фильтра — это работа, которая включает в себя несколько важных шагов:


  • Сначала выключите воду;

  • Далее нужно открутить крышку стакана. Для этого понадобится разводной ключ. В открученном состоянии крышка может не сдвинуться сразу. В этом случае вам нужно будет приложить немного физической силы. Крышка может плохо откручиваться в тех случаях, когда чашка не чистится регулярно.

  • После снятия крышки ее нужно вынуть и промыть. При снятии крышки может протечь вода. Это совершенно нормально. В некоторых случаях загрязнение может быть довольно серьезным. Для очистки сетки в качестве основного инструмента можно использовать старую зубную щетку. С его помощью вы легко избавитесь от всех мелких частиц, которые скапливаются в сети.

  • После завершения очистки сети вы можете переустановить его. Затем влево наматывается новая изолента, заменяется прокладка между крышкой и замком. Установка позволит избежать протечек в будущем.

  • После этого сетка вставляется в крышку и скручивается.


После этого остается открыть воду и проверить герметичность. Также стоит убедиться, что крышка на чашке установлена ​​правильно.

Установка фильтра самостоятельно

Фильтры грубой очистки, независимо от типа, имеют аналогичную конфигурацию и довольно просты в установке. Основными их элементами являются корпус, фильтрующий элемент и выходное отверстие. Важно правильно собрать цепочку фильтра или очистителя. При несоблюдении инструкций система очистки может дать обратный эффект. Соблюдение нескольких правил поможет эффективно и безопасно установить и использовать фильтрующую систему:

  1. Перед началом работ по установке, замене или очистке любого фильтра необходимо отключить воду. Вы можете включить кран, чтобы проверить
  2. Установите прокладку на резьбу крышки фильтра для герметизации
  3. Перед тем, как запустить воду, затяните крепежи плотно и равномерно, при необходимости используйте гаечный ключ или герметик
  4. Убедитесь, что нет утечек

Установка сетчатого фильтра

перед установкой счетчиков необходимо установить фильтр. По форме и технике монтажа делятся на прямые и косые. Прямой фильтр устанавливается колбой вниз по направлению потока. Это необходимо для того, чтобы при горизонтальном течении воды по трубам частицы грязи проходили через сетку и оставались в колбе. Наклон можно устанавливать как вертикально, так и горизонтально. Единственное условие — лампочка направлена ​​вниз по тем же причинам. Когда вода течет снизу вверх, ни один из вышеперечисленных фильтров не поможет, так как мусор просто не останется в сетке. Для таких ситуаций существуют универсальные фильтры грубой очистки. Их особенность — заглушка, которая находится внутри фильтра и направляет поток воды в сеть. После остановки воды его можно легко очистить вручную.

Все фильтры просты в установке и использовании, поэтому вы можете выполнять все операции самостоятельно. Однако существует ряд правил, которые необходимо соблюдать, чтобы правильно установить и обеспечить исправную работу фильтра в будущем.

Как выбрать подходящий вариант очистки для водопровода

При выборе оптимального метода очистки воды важно определить, какой цели следует достичь. Очищать весь объем воды, поступающей в дом, до уровня питьевой воды нецелесообразно. Для удаления с него крупных частиц достаточно фильтров или фильтровальных колб. Обычно фильтр жесткой воды устанавливается на трубу подачи холодной и горячей воды. Полученную воду можно использовать для проведения водных процедур, мытья, мытья полов. Также кухню можно оборудовать многоступенчатой ​​системой тонкой очистки с обратным осмосом или без него. Чаще всего такой фильтр монтируется под кухонной мойкой, на поверхности которой вытаскивается дополнительный кран (при необходимости готовить пищу вода берется из него, если нет — из расположенных рядом обычных кранов). Кроме того, фильтры тонкой очистки способны защитить сантехнику и бытовую технику от чрезмерно жесткой воды.

Жители многоквартирных домов часто обнаруживают, что вода, поступающая в их квартиру, содержит примеси. Это связано с состоянием городских сетей, которые сильно изношены. Очищенная вода на станции, проходя по трубам, загрязнена известковым налетом и частицами ржавчины. Чтобы обезопасить себя от такого мусора, нужно установить фильтр грубой очистки для воды. Аналогичное изделие состоит из корпуса и проволочной сетки. Корпус может быть из полипропилена или металла. Это сетка, которая задерживает загрязнения, очищая воду от содержащихся в ней частиц. Его клетки довольно маленькие — их размер варьируется от 20 до 500 мкм. Фильтры грубой очистки воды для квартиры бывают нескольких разновидностей:

  • сетчатый
  • с картриджем
  • напор с высокой скоростью.

Сетчатый аппарат снабжен мелкоячеистой сеткой. Такие устройства бывают непромывного и самовыводного типа. Немоющиеся приборы необходимо регулярно разбирать и чистить. Для этого отключите воду в квартире, разберите фильтр, очистите его и затем снова соберите. Устройства самоочистки в этой процедуре не нуждаются. У них есть функция автоматической очистки. Они оснащены дренажной трубкой, в которую после самоочистки поступает вода с мусором. Картриджные устройства имеют картридж, способный задерживать частицы грязи размером до 0,5 микрон. Кроме того, он предотвращает попадание в квартиру веществ с волокнистой структурой. Если фильтр имеет прозрачную колбу, он предназначен для фильтрации холодной воды, а если его корпус изготовлен из нержавеющей стали, устройство устанавливается на горячую линию. Сосуд высокого давления имеет коррозионно-стойкий металлический корпус. Внутри находится фильтрующий материал. Он способен очищать воду от примесей различного состава. В верхней части устройства находится автоматический замок с функцией регулировки.

Виды фильтров грубой очистки

В зависимости от дизайнерского решения используются разные варианты фильтров грубой очистки воды. Познакомимся с ними подробнее.

Сетчатые


Сетчатый фильтр — это механическое устройство, в котором сетка выполняет большую часть работы. Размер его ячеек может варьироваться от 20 до 500 мкм. Большинство современных систем водоснабжения оснащено компактными сетчатыми фильтрами.

Сфера применения преимущественно бытовая. В свою очередь, ячеистые устройства бывают:

  1. Самоочистка (оснащена автоматизированной системой, которая предупреждает владельцев, как только они загрязняются, о необходимости чистить сетку).
  2. Не смывать (это грязеуловители, для их очистки придется самостоятельно, без предупреждения, вынуть сетку, убрать мусор и промыть).

Важный. Принцип работы таких устройств — возможность очищать водные массы благодаря встроенной сети. Он легко улавливает частицы грязи, предотвращая их попадание в счетчик и всю систему.

К достоинствам водоочистных устройств можно отнести невысокую цену, компактные размеры, простоту монтажа и дальнейшей эксплуатации. Недостатки: высокая производительность по мелким частицам мусора (менее 400 мкм), а также необходимость полностью перекрыть подачу воды для снятия устройства и очистки его сети.

Дисковые

Дисковый фильтр имеет специальные диски из высокопрочного пластика, отличающиеся наличием канавок определенной глубины. Принцип действия основан на способности дисков сжиматься, образуя цилиндр с канавками. Последние удерживают тяжелые взвеси и пропускают воду. Тонкость очистки 5-250 мкм. Для удобства многие производители окрашивают диски в разные цвета в зависимости от размера ячеек.

Благодаря высокой прочности, улучшенным характеристикам и устойчивости к высоким и низким температурам они широко используются в промышленных условиях.

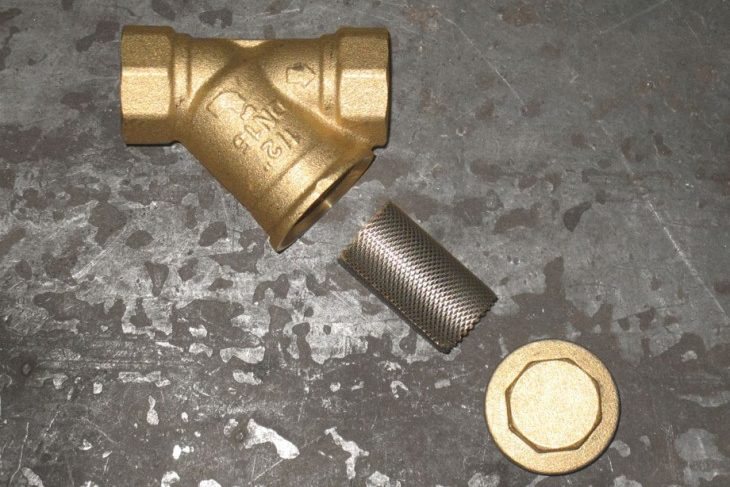

Принцип работы сетчатого фильтра грубой очистки воды

Все фильтры предварительной очистки имеют простую и надежную конструкцию. Поставляется тупой ствол в цельном металлическом корпусе, внутри которого находится фильтрующий элемент — тонкая сетка из нержавеющей стали (размер ячеек — 50-400 мкм).


С обеих сторон корпуса есть внутренняя или внешняя резьба. Наклонный цилиндр снабжен откручивающейся крышкой для очистки фильтра.

Грязевой поддон устанавливается на водопровод прямо у входа в дом или квартиру сразу после задвижек. Поток воды проходит через сетку, и все содержащиеся в ней механические примеси задерживаются и откладываются в отстойнике.

Если в воде содержится большое количество ржавчины и другой грязи, механический фильтр забивается, и давление воды снижается. В этом случае необходимо очистить фильтр, закрыв подачу воды и открутив сливную пробку.

Инструкция — правильная установка фильтра грубой очистки воды

Сетчатые фильтры доступны в разных моделях. Самым популярным типом отстойников является «наклонная» промывка фильтра.

Обычно они изготавливаются из латуни или аналогичных сплавов и монтируются в водопроводной системе с помощью штуцера с резьбой от 1/2 до 2.

Для установки фильтра грубой очистки для воды подготовьте следующие инструменты и материалы:

  • сам фильтр (он подбирается исходя из диаметра трубы водопровода в квартире,
  • наиболее распространенное соединение — 1/2 дюйма);
  • разводной или разводной гидравлический ключ — 2 шт.;
  • ФУМ-лента, сантехническая ткань или уплотнительная нить.

Фильтр всегда устанавливается сразу после центральной запорной арматуры, сразу на входе в водопроводную трубу в дом или квартиру.

В большинстве случаев проводится горизонтальная установка, хотя возможна и вертикальная установка отстойника (с направлением потока воды сверху вниз).

Самое главное, чтобы движение потока воды в трубе совпадало с направлением стрелки на корпусе фильтра.

Сборник грязи должен быть установлен крышкой вниз, при этом необходимо оставить свободное место для обслуживания (промывки) фильтра.

Фильтр грубой очистки устанавливается следующим образом:

  1. На резьбу запорной арматуры наматывается ФУМ-лента или другой уплотнительный материал;
  2. Затем фильтр навинчивается на кран сначала вручную, затем плотно затягивается гаечным ключом. Чтобы установить фильтр крышкой вниз, необходимо предварительно обернуть фильтр без прокладки (это поможет установить количество оборотов);
  3. Сразу после фильтра грубой очистки устанавливается прибор учета (счетчик воды). Затягивание гаек осуществляется двумя ключами: одним держат фильтр, другим — вращают счетчик. Слишком сильное давление и резкие движения не стоит, так как это может привести к образованию трещин на крепежных деталях.
  4. После завершения установки проверьте герметичность резьбовых соединений, ненадолго включив воду.

Даже если фильтр полностью забит и перекрывает подачу воды, полностью его заменять не нужно.

В этом случае достаточно отвинтить крышку фильтра грубой очистки воды, промыть корпус и очистить сетку. Если фильтрующий элемент поврежден, его всегда можно приобрести отдельно и заменить.

Как почистить косой фильтр

Фильтр грубой очистки чаще всего забивается при подаче воды после отключения. Ржавчина, налет и прочая грязь смывается давлением — все сдерживается сеткой.

Для очистки наклонного фильтра нужно подготовить два разводных ключа, небольшое ведро и сухую тряпку.

Сам процесс стирки осуществляется следующим образом:

  1. Подменяем емкость для слива воды под заглушкой колодца;
    фиксируем фильтр разводным ключом, вторым откручиваем сливную пробку;
  2. Снимаем сетчатый фильтрующий элемент, очищаем от мусора, промываем водой;
  3. Очищаем корпус фильтра;
  4. Поставьте решетку на место;
  5. Закручиваем колпачок.

После промывки грязевого фильтра обязательно проверьте герметичность соединения, ненадолго включив воду. Если вода вытекает из-под крышки, затяните гайку еще раз.

источник

Срок службы фильтрующего элемента

фото3468_4
На срок службы фильтрующего элемента влияют:

  • Качество продукции;
  • Никаких нарушений при монтажных работах;
  • Качество воды;
  • Частота очистки.

Если вы купили бракованный фильтрующий элемент, который затем был установлен неправильно, нельзя рассчитывать на высокие характеристики очистки жидкости.

Чем грязнее циркулирующая по водопроводным трубам жидкость, тем чаще придется снимать поддон и убирать мусор. Обычно срок полезного использования исчисляется десятками лет.

О разновидностях картриджей для очистных фильтров

У каждого типа картриджа разные функции. Модели могут быть двухместными, некоторые способны одновременно выполнять несколько функций.
Чаще всего в качестве наполнителей используют активированный уголь и ионообменную смолу. Уголь играет роль сорбента, поглощает примеси с вредными веществами. Ионообменная смола работает таким образом, что вещества с вредными свойствами заменяются внутри системы на безвредные.

Кроме того, все описанные материалы свободно текучие. Если картридж качественный, то он комплектуется уплотнениями, защищающими массу от загрязнения, и диффузорами, организующими равномерное распределение.

Разнообразная продукция выпускается в рулонах и оптом. Изготовлены из аргона, нетканого полипропилена. Последний тип материала способен фильтровать как органические, так и неорганические соединения. С такими наполнителями внутри картриджи устанавливаются внутри прозрачной колбы, что позволяет постоянно контролировать уровень загрязнения.

Выпускаются следующие 4 типа патронов:

  • Адсорбция.
  • Ионный обмен.
  • Мембрана.
  • Осмотический.

Из чего состоит косой сетчатый фильтр механической очистки?

Конструкция таких фильтров проста и надежна:

Что такое косой сетчатый фильтр

Выписка из технического паспорта Valtec

Особенности установки разных видов фильтрующих систем

Особенности установки различных типов фильтровальных систем

В процессе установки системы грубой фильтрации, как правило, необходимо выполнить следующие действия:

  1. Определите оптимальное положение фильтра. В идеале он должен быть в горизонтальной плоскости. Обеспечьте быстрый и легкий доступ к системе. Благодаря этому можно будет своевременно проводить техническое обслуживание, ремонт или замену.
  2. Подготовьте участок трубопровода к установке. Вам необходимо подготовить отрезок необходимой длины и отрезок под выбранный фильтр.
  3. Установите крепеж и сам фильтр.
  4. Проверьте правильность и герметичность соединения, затем запустите систему. Запуск подачи воды допускается только при полной герметизации системы.

Источники

  • https://remont-system.ru/sovety-po-montazhu/vybor-i-ustanovka-filtra-gruboy-ochistki-vody
  • https://hansgrohe-online.ru/vodosnabzhenie/4-poleznyh-filtra-gruboj-ochistki-vody-ustanovka-osobennosti
  • https://KuhniClub.ru/santehnika/filtr-gruboj-ochistki-vody.html
  • https://aquaful.ru/filtr-gruboj-ochistki-vody-pered-schetchikom.html
  • https://eurosantehnik.ru/filtry-gruboj-ochistki-vidy.html
  • https://OrenInstrument.ru/kommunikacii/montazh-kosogo-filtra.html
  • https://goload.ru/ustanovka-setchatogo-filtra-vertikalno-podacha-snizu/
  • https://o-vode.net/ochistka/filtratsiya/filtry/gruboj-och/ustanovka-i-vozmozhnoe-trudnosti
  • https://elihome.ru/kommunikacii/ustanovka-filtra-gruboj-ochistki.html
  • https://zdesremont.ru/inzhenernye-sistemy/pravilnaya-ustanovka-setchatogo-filtra/
  • https://homeasking.com/ustanovka-filtra-gruboj-ochistki-vody/
  • https://VodorodGenerator.ru/filtr-gruboj-ochistki-vody-pered-schetchikom-kak-vybrat

Оцените статью
Блог о фильтрах
