Как сделать фильтр для скважины своими руками из подручных материалов

Круглогодичные автономные водопроводные системы в загородных домах становятся все более популярными. Чаще всего колодец используется как источник живительной влаги. Чтобы подающая труба не забивалась, а вода, поступающая в дом, всегда была чистой, нужна система фильтров: купленная или изготовленная умелыми руками хозяина участка. Сделать самодельный фильтр-колодец довольно просто.

Устройство и типы скважинных фильтров ↑

Существует четыре варианта систем очистки воды от твердых примесей, которые можно сделать без помощи профессионалов:

Требования к самодельным устройствам:

1. Обеспечивает максимальную производительность при компактном размере.
2. Устойчивость к коррозии.
3. Соответствие используемых материалов действующим санитарным нормам.
4. Доступная цена.

Заводской фильтр для колодцев из ПВХ с заглушкой

Система первичной очистки имеет простую структуру. Конструкция состоит всего из трех основных частей:

• фильтрующий элемент, предотвращающий попадание песка, ила, мелкого гравия и мусора в основную трубу;
• колодец, в котором осаждаются отфильтрованные частицы породы;
• площадь сверхфильтрации, необходимая для установки продукта.

Примечание. Фильтры первичной очистки воды предназначены для удаления взвешенных частиц из жидкости. Эти системы не способны удалять бактерии и растворенные вещества, ухудшающие их качество.

Вода, взятая из нового колодца, должна подаваться на анализ в соответствующий и подтвержденный санитарный объект, пригодный для питья и приготовления пищи. И, конечно же, не забудьте его отварить перед употреблением.

Изготовление фильтра для скважины своими руками ↑

А теперь давайте подробнее рассмотрим каждую из моделей и дадим советы, как сделать их своими руками.

Как самостоятельно сделать щелевой фильтр ↑

Этот инструмент представляет собой перфорированную часть пластикового корпуса с прорезями. Помимо своего прямого предназначения — улавливания частиц грязи и мусора и предотвращения их проникновения в водопропускную трубу, фильтр дополнительно укрепит ствол шахты от возможного обрушения.

Вода должна беспрепятственно течь через проделанные в трубе канавки. Что ж, от этого зависит производительность. Из двух скважин потеря жидкости будет больше для той, у которой рабочая поверхность фильтра больше. Чтобы улучшить расход фильтра, можно увеличить длину или диаметр трубы, которая находится в основании конструкции.

Сначала нужно измерить длину колодца, которая зависит от глубины колодца и обычно варьируется от одного до полутора метров, после чего можно приступать к работе.

Необходимые материалы и инструменты:

• кусок пластиковой трубки;
• режущий инструмент (болгарка или ножовка);
• мел или карандаш для разметки;
• сетка из латуни или нержавеющей стали.

Желобчатый фильтр из ПВХ

1. Маркировка. Гипсом наносим места будущего расположения трещин. Их можно обрезать со смещением или друг на друга.
2. Канавка. Ширина пропила определяется толщиной режущего элемента. А длина 2,5 — 7,5 см. Чтобы труба не потеряла жесткость кольца, на ней оставляем целые участки. Затем на них надевается армирующий пояс.
3. Обеспечение защитной сетки. Сначала трубка обматывается проволокой из нержавеющей стали диаметром 3 мм. Катушки накладываются по спирали через 20 см, через каждые 50 см обмотка своевременно сваривается. Затем сетку обматывают внахлест и закрепляют проволокой (расстояние между витками 5-10 см). Каждый виток стягивается плоскогубцами или сваривается.

Рулонная сетка для обертывания фильтров

Примечание! Чтобы правильно подобрать сетку, необходимо определить размер частиц грунта. Делается это так: насыпают горсть песка из колодца на миллиметровку и оценивают размер «песчинок». Мелкие частицы размером менее 0,25 мм; средний — до 0,5 мм; крупные — до 1 мм. Затем выберите сетку с подходящим размером ячеек. Он может быть плетеным или квадратным.

Опыт мастеров показывает, что плетеная латунная сетка имеет лучшую проницаемость и прочность. При работе с гравием предпочтительнее квадратная текстура.

Практикующие врачи рекомендуют использовать пищевую нержавеющую сталь вместо латуни при изготовлении экрана для колодцев. В этом случае питьевая вода будет безопасной для здоровья.

Квадратная сетка и шеврон из нержавеющей стали для намотки фильтра

Способ изготовления дырчатого фильтра ↑

Пожалуй, это самая распространенная конструкция для фильтрации воды из колодца. Его основные достоинства: невысокая стоимость, простота изготовления, проверенная временем производительность.

Схема перфорированного фильтрующего элемента

Для работы нужно подготовить:

• труба подходящего диаметра (нержавеющая сталь, пластик);
• ручная дрель со сверлом, соответствующим обрабатываемому материалу;
• деревянная заглушка;
• кусок проволочной сетки;
• мелом пометить.

Диаметр отверстий определяет характеристики почвы, то есть гранулометрическое распределение породы.

1. Маркировка труб (выполняется в горизонтальном положении). Перфорация применяется к четверти трубки, которая будет помещена непосредственно в зону всасывания. Первый ряд дырок намечаем на расстоянии 10 см от края, а расстояние между «дырочками» определяем 1-2 см, располагая их линейным или шахматным узором.
2. Бурение. Здесь важны технологии. Дрель ставится под углом 30-60 градусов к поверхности трубы, а сами отверстия сверлятся снизу вверх. Затем зачищаются острые кромки и вынимаются из трубы оставшаяся стружка, размещаемая вертикально.

Сверление участка трубы ручным сверлом

Так выглядит фильтр после обмотки сеткой

Проволочные фильтровальные системы ↑

Это самые прочные конструкции с более длительным сроком службы, чем предыдущие конструкции. Схема их устройства проста: перфорированная трубка, обмотка проволоки, защитная сетка.

1. Изготовление первичного щелевого фильтра.
2. Сварка продольных ребер жесткости. Для этого используются прутки из нержавеющей стали диаметром 5 мм.
3. Обмотайте получившуюся основу проволокой. Материал — нержавеющая сталь, сечение — 2,5 мм.
4. Приварка обмотки к каркасу.

Вроде бы все просто, но нарушение технологии, например, хрупкие сварные швы или погрешности намотки, приводят к неисправностям. Поэтому рекомендуется приобретать готовую насадку для проволоки. И подключить его к базе уже не так сложно. С этой задачей справится любой сварщик.

Готовый фильтр резьбы

Фильтрационное сооружение из гравия ↑

Это простейшее чистящее устройство, которое вы легко можете сделать самостоятельно. Эта структура представляет собой слой мелких камней между каменным основанием и всасывающей трубой.

1. При бурении скважины специальной насадкой на забое выполняется трапециевидное расширение.
2. Выбирается гравий подходящего размера. Он должен быть в 5-10 раз больше среднего размера частиц окружающей породы.
3. Калиброванный гравий загружается в скважину. Толщина фильтрующего слоя более 5 см.

Вы можете загрузить гальку на дно ямы, используя много геотекстиля на длинных веревках, которые затем просто перережете. В результате этих несложных манипуляций на дне «шахты» образуется слой щебня, на котором будут оседать частицы ила и песка.

Фильтр калиброванный кремнистый гравий

Конечно, вы можете купить готовый фильтр в строительном магазине. Но если приложить немного усилий и создать водоочистное сооружение своими руками, можно сэкономить несколько тысяч рублей. Если правильно подобрать материалы и соблюдать технологию изготовления, питьевая вода из колодца будет отличного качества, не хуже той, что прошла через промышленные фильтры.

Видео: изготовление фильтра для скважины ↑

Как сделать фильтр для скважины своими руками — популярные варианты

В условиях удаленности от городской черты и централизованного водоснабжения возникает необходимость в колодцах. Но из-за примесей в почве проблематично сразу использовать воду из этого источника для удовлетворения любых потребностей. Для решения проблемы следует изучить вопрос, как сделать фильтр для колодца своими руками. С помощью такого фильтра можно не только улучшить качество воды, но и продлить срок службы насоса, так как в его механизме постепенно накапливаются примеси и загрязнения, что снижает производительность насоса.

Устройство фильтрующего элемента

Сам фильтр, отстойник, в котором скапливаются частицы породы, и секция дополнительного фильтра выступают в качестве составных частей. Каркас фильтрующего элемента может быть выполнен из самых разных материалов, важно, чтобы, следовательно, конструкция соответствовала уровню агрессивности внешней среды, в которой он будет использоваться.

Исходные материалы в зависимости от типа фильтра: стальные трубы и пластиковые аналоги. Поскольку фильтр предназначен для обеспечения превосходного качества воды, необходимо выбирать сырье, отвечающее самым высоким стандартам качества. Данная конструкция устанавливается в рабочей части корпуса, в результате чего очищенная вода течет дальше, а загрязнения накапливаются в чаше фильтра или остаются вне корпуса.

Изготовление дырчатого фильтра для скважины из пластиковой трубы

Эта конструкция, фильтрующая воду из колодца, является самой популярной. Проверенные временем эксплуатационные характеристики, простота изготовления и невысокая стоимость — его основные преимущества.

Для работы подготовьте:

• ручная дрель;
• кусок проволочной сетки;
• деревянная заглушка;
• мел для разметки;
• сама пластиковая трубка подходящего диаметра.

Совет! Диаметр бурения выбирайте с учетом характеристик почвы, в частности, с учетом гранулометрического состава породы.

Работы по изготовлению перфорированного фильтра ведутся в следующей последовательности:

• поместив пластиковую трубку горизонтально, отметьте ее. При этом должно выполняться условие, что перфорация нанесена на четвертую часть трубы, расположенную непосредственно в зоне водозабора. Первый ряд отверстий планируется на расстоянии 10 сантиметров от его края, при этом расстояние отверстий друг от друга должно составлять 1-2 сантиметра. Они должны располагаться в шахматном или линейном порядке;
• просверлить отверстия. Делать это нужно по определенной технологии. Установите сверло относительно поверхности трубы под углом 30… 60˚. Просверлите отверстия снизу вверх. Когда закончите, удалите стружку, постучав по трубке;
• во избежание засорения отверстий во время работы оберните устройство специальной сеткой;
• закрыть дно трубки деревянной заглушкой. Он надежно отделит фильтрующий элемент от башмака корпуса.

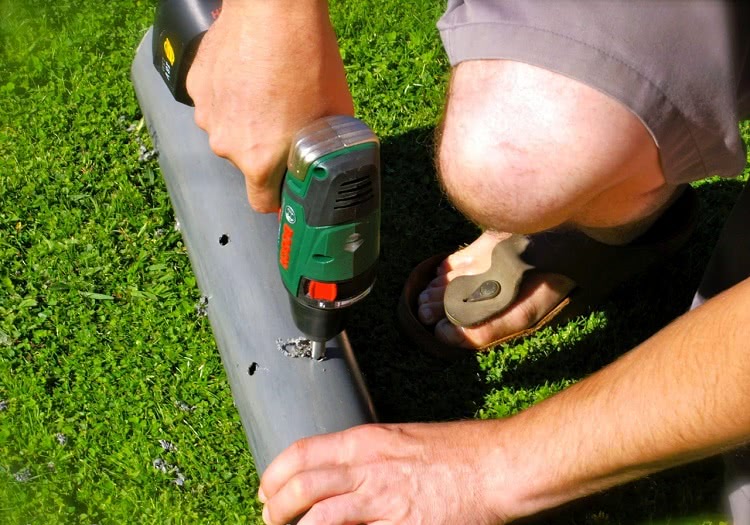

Для сверления отверстий в трубе используется обычная бытовая дрель

Обзор основных разновидностей фильтров

Решая, как сделать фильтр для колодца своими руками, нужно рассмотреть несколько видов, чтобы определить наиболее подходящее решение для работы в тех или иных условиях.

При выборе варианта фильтрации важны следующие параметры:

• уровень производительности или эффективности фильтра;
• размер отверстий фильтра;
• устойчивость к образованию коррозии;
• степень сопротивления фильтра;
• стоимость самодельного решения, а также уровень сложности его реализации.

Материал фильтрующего элемента не должен влиять на вкус прошедшей жидкости, иначе нет смысла использовать такие методы. В результате выбирается только сырье, не подверженное изменениям при контакте с водой.

Существуют следующие типы фильтров:

1. Перфорированные и прорезные версии с сеткой.
2. Гравийный фильтр.
3. Проволочные фильтры.

На фото варианты самодельных фильтров

Каждый из методов отличается определенным уровнем сложности реализации, что в дальнейшем может повлиять на выбор варианта системы фильтрации.

Примечание: фильтр для абиссинского колодца своими руками можно сделать по такому же принципу.

В случае перфорированной или щелевой конструкции фильтра в качестве основы используется труба, по стенкам большей части которой производится сверление: в виде отверстий небольшого диаметра или продольных щелей небольшой ширины. Такие решения можно назвать наиболее удобными, когда стоит задача сделать фильтр для колодца своими руками, в этом случае основой конструкции могут служить пластиковая труба и изделия из стали.

Металлический каркас для перфорированного фильтра

Дырчатый фильтр

Бурение в основном должно приходиться на водозабор скважины. Но при этом общая длина фильтрующих отверстий не должна быть менее 25% от всей длины трубы. Сверление проводится сверлом на расстоянии 100 см от края изделия с шагом 1-2 см. Диаметр отверстий определяется исходя из размера удерживаемой примеси. Рекомендуется сверлить в шахматном порядке. Рекомендуемый угол наклона бура 30-60 °, сверло направлено снизу вверх. Заусенцы необходимо отшлифовать, а образовавшийся мусор аккуратно удалить. Снизу труба укладывается деревянной заглушкой, затем к трубе прикрепляется сетка. Как это сделать, можно увидеть на видео.

Щелевой фильтр

также можно сделать прорезной нижний фильтр своими руками, но при этом используется газовый резак, ножовка по металлу или болгарка. С их помощью получаются полосы необходимой толщины и длины соответственно: от 2 до 5 мм, от 25 до 75 мм.

Подготовка пластиковой пробирки для создания экрана для щелевых лунок

После прорезания прорезей по всей длине наматывается проволока диаметром 3 мм. Шаг рулона: 15-25 мм. В некоторых местах его необходимо прикрутить или приварить, чтобы зафиксировать. Над трубкой на проволоку накладывается латунная сетка. Это лучший вариант для данного типа фильтра, если основной вид примесей — песок. Для гравия используется сетка квадратного плетения. Последний этап производства — намотка проволоки по всей конструкции (с шагом 5-10 сантиметров), опять же для крепления. Как вариант, сетку можно сварить.

Фильтровальная сетка может использоваться не только из металла, но и из полимера

Преимущество такого варианта, как желобчатый самодельный фильтр для колодца — более высокий выход, чем перфорированный раствор, так как общая площадь трещины намного больше площади одного отверстия. Однако есть недостатки, в частности, низкая прочность фильтра на изгиб. Чтобы хоть как-то смягчить этот негатив, необходимо предусмотреть в конструкции так называемый пояс жесткости, что означает отсутствие перфорации на некоторых участках. Однако со временем эти фильтрующие элементы забиваются песком, и сетка разрушается. Все это вместе приводит к снижению уровня продуктивности скважины.

Фильтр из гравия

Такой фильтр изготавливается без использования дорогих материалов. Для нормальной работы фильтра необходимо подбирать гравий такой же крупности. Этот метод прост и недорог в реализации.

Примечание: его рекомендуется выбирать при условии, что размер фракции окружающей породы примерно в 5-10 раз меньше фракции гравия.

Каменный материал используется для создания промежуточного слоя между основной породой и всасывающей трубой. Реализация этого метода также осуществляется на этапе бурения скважины, при этом используется специальная насадка для достижения трапециевидного расширения нижнего сечения. Минимальная толщина получаемого фильтрующего слоя составляет 50 мм. Для удобства загрузки материала используется мешок из геотекстиля. Спускается на длинных веревках на дно колодца.

Проволочные системы

Этот вариант фильтра имеет более длительный срок службы из-за большой толщины материала, что является значительным преимуществом по сравнению с перфорированными и желобчатыми конструкциями. Такой фильтр своими руками состоит из каркаса, на котором закреплены стержни, и намотанной на него нити. Предварительно подготовленная трубка с прорезями или перфорацией служит рамой фильтра.

1 — перфорированная трубка, 2 — стержни, 3 — обмотка проволоки

Во-первых, необходимо в небольшом количестве закрепить вертикально расположенные стержни сваркой. Рекомендуемый диаметр стержней — 5 мм, после чего на всю поверхность наматывается проволока меньшего диаметра (2,5 мм). Для сопротивления намотки применяется сварка металлических элементов по всей длине проволоки с определенным шагом.

Однако эффективность дизайна будет значительно ниже, чем в случае с покупным товаром. К недостаткам можно отнести сложность выполнения и высокую степень сложности обработки таких конструкций. В случае использования одной и той же трубы в качестве обсадной и эксплуатационной колонны заменить ее будет невозможно.

Сетка является составной частью некоторых типов фильтров. О том, что за фильтрующая сетка для колодца, читайте в отдельном материале на сайте.

Узнайте, в чем заключаются преимущества и недостатки обсадных труб из ПВХ для скважин с резьбой, а также особенности их монтажа.

А здесь описаны различные варианты самодельных кессонов для колодцев.

Соответствие фильтров и пород

При выборе, конечно, необходимо учитывать основные параметры фильтрующего элемента. Однако главным фактором является соответствие размера отверстий фильтра размеру частиц породы, что, в свою очередь, определяет уровень производительности конструкции, а также долговечность. Например, если вы делаете песочный фильтр своими руками, лучшим доступным решением будет вариант с канавками, в котором используется шевронная сетка. Такие конструкции используются в трещиноватых, обрушивающихся породах, в которых встречаются галька, щебень, гравий, песок. Размер задерживаемых частиц может варьироваться от 2 до 10 мм в зависимости от типа породы (более крупный — в случае гальки, мелкий — в случае попадания песка).

Этот тип фильтрующего элемента, поскольку он перфорирован, сейчас чаще встречается в артезианских скважинах, характеризующихся не слишком сильным давлением и нестабильным водоносным горизонтом. В более общем плане конструкция перфорированного фильтра может быть очень эффективной для различных пород, что увеличивает их популярность. Вариант с гравием оседает на участке с мелкими глинистыми песками. Проволочные фильтры хорошо работают в песчаных колодцах и артезианских колодцах.

Так что сделать фильтр для колодца своими руками кажется вполне посильной задачей. В зависимости от типа грунта определяется размер ям, будет ли это перфорированная или щелевая конструкция. Если не учитывать несколько более сложную структуру версии для флеша, вполне возможно построить фильтр одним из описанных выше методов при наличии соответствующих материалов. Рекомендуется соблюдать основные условия: соблюдать рекомендуемый шаг отверстий и витков намотки проволоки, не игнорировать угол наклона сверла при сверлении. И самое главное, выбирать фильтрующий элемент необходимо исходя из размера частиц примесей, которые будут препятствовать его прохождению.

Как сделать фильтр для скважины своими руками — устройство 4-х самодельных конструкций

Вода — основа жизни на планете. Человеку, серьезно избалованному благами цивилизации, обойтись без них крайне сложно. Тех, кто будет жить на дачном участке или строить дом за городом, стараются оборудовать автономной системой водоснабжения. Достаточно частая проблема для таких конструкций — засорение колодца, лежащего в основе конструкции. Становится актуальной использование фильтра для колодца — сделать его своими руками довольно просто.

Часть рабочей зоны корпуса называется фильтром. Он должен предотвращать попадание в конструкцию достаточно крупных частиц, при этом чистая вода беспрепятственно течет в колонну. Кроме того, фильтр является дополнительной защитой стенок ствола от возможных обрушений. Конструкция состоит из трех важных частей: самого фильтра, участка над фильтром и отстойника, в котором скапливаются крупные частицы породы.

Дырчатые фильтры с перфорацией

Перфорированные фильтры считаются одной из самых распространенных систем. Они представляют собой обычную трубку с нанесенной на ее поверхность перфорацией. Несмотря на кажущуюся простоту конструкции, они обладают неплохими эксплуатационными характеристиками. Поэтому многие из тех, кто задумывается, как сделать фильтр для колодца, выбирают этот вариант.

Одно из главных преимуществ системы — простота изготовления и невысокая стоимость. Такие конструкции используются для разных типов горных пород, чаще всего их устанавливают в артезианских скважинах низкого давления и неустойчивых водоносных горизонтах.

Размер отверстий для фильтров подбирается исходя из характеристик местности

Перфорированный фильтр можно изготовить самостоятельно. Для этого потребуется стальная труба необходимого диаметра, желательно от геологоразведки или нефтепродуктов. Если выбран пластик, что тоже возможно, необходимо брать тот, который безопасен для человеческого организма. Кроме того, диаметр сверла для сверления подбирается под размер отверстий. Размер отверстий зависит от гранулометрического состава породы.

Производственный процесс проходит в несколько этапов:

• Измеряется длина чашки. Трубу укладывают на горизонтальную поверхность и наносят на нее отметки. При этом следует учитывать, что перфорированный участок должен составлять не менее 25% длины всей трубы и в последствии размещаться на участке водозабора скважины.
• Сверление отверстий. Обычно они отходят не менее 100 см от края, где выполняется первый элемент. Интервал между ними должен быть примерно 1-2 см, а отверстия смещены. Их рекомендуется просверливать под определенным углом, желательно 30-60 °, снизу вверх. По окончании работы зачищаются все острые кромки, труба поднимается и аккуратно постукивается, чтобы удалить всю стружку из отверстий.
• Нижняя часть трубки закрывается обычной деревянной заглушкой. Для лучшей защиты на конструкцию накладывается хорошо фильтрующая сетка, предотвращающая засорение отверстий.

Щелевые конструкции фильтров

Наряду с перфорированными фильтрами щелевые системы используются в трещиноватых и обрушенных породах. Они более предпочтительны по своей конструкции, так как имеют более высокий выход, чем перфорированные. На их поверхности нет «слепых» участков, а площадь трещины в сотни раз больше площади отверстия.

Основным недостатком конструкции считается меньшая прочность на изгиб, поэтому при изготовлении обязательно предусматриваются так называемые «пояса жесткости» — сплошные участки без сверления.

Щелевой фильтр имеет более высокую пропускную способность, чем перфорированный фильтр

Чтобы самостоятельно сделать желобчатый фильтр для колодца, потребуется подготовить трубу и фрезерный инструмент или газорезку в зависимости от того, как будут проделаны отверстия. Размеры, ширина трещин в зависимости от состава породы может варьироваться от 3 до 5 мм, длина — от 25 до 75 мм. Отверстия расположены как на поясе, так и в шахматном порядке. На верхнюю часть можно нанести металлическую сетку.

Найти сетку довольно просто. Это может быть квадратное или шевронное переплетение. Опыт показывает, что латунная сетка имеет лучшую прочность и проницаемость. Так же легко выбрать размер отверстий. Для этого сухой песок просеивают через несколько сеток. Выберите тот, который пропускает в среднем около половины. Однако для особо мелких песков вполне подходит вариант, потерявший около 70%, а для крупных фракций — 25%.

Виды сеток для фильтра: под буквой «а» плетение шеврона, под «б» — квадрат

Грамотное изготовление фильтра для скважины также предполагает определение размера песка, чтобы подобрать сетку максимально точно. Вы можете сделать это самостоятельно, насыпав на миллиметровку сухой песок. Крупными считаются частицы размером от 0,5 до 1 мм, средними — от 0,25 до 0,5 мм, а мелкими — от 0,1 до 0,25 мм. Сетки для плетения галунов имеют особую маркировку в виде точек. В числителе указано количество нитей в основе, в знаменателе — в утке, на квадрат 25х25 мм. Если фильтр будет работать с гравием, сетка выбирается только с квадратной текстурой.

Перед наложением сетки на фильтр по спирали наматывают проволоку из нержавеющей стали с шагом 15-25 мм. Диаметр проволоки — 3 мм. Через каждые 0,5 м по длине рамы она точно приваривается, что гарантирует максимальное сопротивление. Сетка внахлест надевается на трубку и стягивается спиральной нитью. Шаг — 50-100 мм. После скручивания каждый виток загибают под стяжку плоскогубцами. Также можно сварить сетку. Для этого сначала прикрепляется один край, затем второй накладывается на него внахлест. Таким способом можно самостоятельно изготовить лучший песочный фильтр для колодца, который считается растрескавшейся конструкцией с сеткой.

Фильтровальные проволочные системы

Проволочный фильтр представляет собой специальную проволоку со специальным профилем, намотанную на раму. Этот вариант предпочтительнее перфорированных и рифленых фильтров с сеткой, так как резьба намного толще, что дает конструкции более длительный срок службы. Качественный фильтр необходимо закрепить сваркой во всех точках соприкосновения с рамой. Его производительность напрямую зависит от формы сечения и шага провода. Задумываясь о том, как самому сделать фильтр для колодца, рассматривать этот вариант не стоит, так как это практически невыполнимая задача.

Проволочные фильтры самые прочные, но сделать самостоятельно довольно сложно

Однако те, кто не боится трудностей, все же могут попробовать сделать проволочный фильтр. Его каркас представляет собой щелевую конструкцию, размер отверстий которой должен быть равен среднему диаметру частиц породы. Перед намоткой на каркас наносят 10-12 продольных стержней, диаметр которых не менее 5 мм.

Затем на основу натягивают проволоку из нержавеющей стали диаметром 2-2,5 мм. Лучше всего выполнять операцию на токарном станке, но можно и вручную, поэтому операция потребует особого терпения и точности.

Гравийное фильтрационное сооружение

Гравийный фильтр представляет собой довольно простую конструкцию, которая позволяет скважине хорошо работать. Структура находится в процессе оседания в глинах и мелком песке. Для создания гравийной набивки просверливается скважина диаметром чуть больше необходимого. Гравий, который вначале тщательно отбирается и даже калибруется, так как это всего лишь фракция требуемого размера, засыпается в скважину с устья. При выборе щебня следует учитывать средний размер частиц породы — они должны быть в среднем в 5-10 раз меньше. Толщина упаковки — не менее 50 мм.

Поэтому самодельный колодезный фильтр вполне реально. Главное правильно рассчитать собственные силы и выбрать наиболее подходящий вариант. Тщательное соблюдение инструкции и правильный выбор материала позволят вам собрать хороший фильтр, качество не уступающее тем, которые вы можете купить в магазине.

Как изготовить фильтр для скважины своими руками: обзор лучших самодельных вариантов

Обустройство колодца на дачном участке обеспечит водой его хозяев. Но без надлежащей подготовки его нельзя использовать для приготовления пищи и питья. Для проведения предварительной очистки можно сделать фильтр для колодца своими руками. Практичное самодельное изделие обойдется намного дешевле коммерческого предложения. А это много, согласны?

Ознакомиться с важной информацией, основанной на требованиях стандартов, вы сможете, прочитав представленную статью. Представленная в нем информация будет полезна как независимым мастерам, так и заказчикам буровых услуг. Знание конструкции фильтрующего устройства и особенностей ухода за ним поспособствует во время эксплуатации.

В статье перечислены разновидности скважинных фильтров, которые помогут определиться с оптимальным вариантом. Тщательно проанализирована технология строительства, перечислены технические тонкости изготовления и монтажа. Для лучшего восприятия впечатляющего информационного материала предоставлены фотографии, схемы и видеоролики.

Устройство и назначение скважинного фильтра

Все фильтры колодцев имеют аналогичную структуру. Они работают в одно- и многоуровневых системах очистки воды. Они отвечают за механическую очистку, предотвращая попадание частиц почвы, песчинок и других относительно крупных загрязнений в корпус.

Фильтры состоят из трех основных элементов, расположенных сверху вниз:

• Раздел над фильтром. Деталь, которая выполняет роль фитинга при подключении устройства к корпусу.
• Элемент фильтра. Перфорированный дефлектор для предотвращения попадания частиц грязи в фильтр.
• Отстойник Контейнер для сбора крупных частиц, которые успели проникнуть внутрь корпуса.

Для улучшения очистки можно использовать многоуровневую систему, предполагающую наличие дополнительных проточных фильтров, установленных уже перед краном.

Устройства, используемые для первичной очистки, делятся на две группы:

• С предварительной фильтрацией. Между внешней стенкой колодца и поверхностью корпуса укладывается слой мраморных чешуек или гравия, который «собирает» загрязнения и предотвращает быстрое заиливание фильтра.
• Без предварительной фильтрации.

Фильтрующий элемент версии без предварительной фильтрации находится в непосредственном контакте с уровнем грунтовых вод.

Основное назначение скважинного фильтра — очистка воды от ненужных примесей. Однако устройство удаляет только крупные загрязнения, после чего требуется дополнительная очистка. Это единственный способ снизить минерализацию и уровень жесткости, снизить концентрацию фтора, марганца и железа.

Выбор типа дополнительной системы фильтрации зависит от химического состава воды, поступающей из скважины. Помимо основной задачи, скважинный фильтр выполняет второстепенные функции.

Подборка фото познакомит вас с аргументами в пользу использования колодезных фильтров:

Он гарантирует долгий срок службы колодца и погруженного в него оборудования, поскольку защищает их от загрязнений, которые могут очень быстро заполнить колодец. В этом случае колодец забьется, выйдет из строя и потребуется чистка.

важно понимать, что насосное оборудование не рассчитано на длительную работу с большей нагрузкой, что неизбежно при подъеме воды с растворенными в ней твердыми частицами.

В таких условиях насос перегружается и очень быстро выходит из строя. Кроме того, фильтр поддерживает стенки колодца, защищая их от обрушения и осыпания породы.

Материалы для фильтрационного оборудования

Используемые материалы — нержавеющая сталь, пластик и черные металлы. Рассмотрим подробнее характеристики и характеристики каждого из них.

Нюансы использования нержавейки

Лучшим материалом для изготовления экранов колодцев является нержавеющая сталь. Он способен выдерживать сильные сдавливания и изгибы, а сплав делает его невосприимчивым к окислению.

Трубы из нержавеющей стали имеют долгий срок службы, но стоимость их довольно высока.

Все эксплуатационные характеристики нержавеющей стали характерны также для фильтрующей сетки и проволоки, используемой для намотки изготовленной из нее детали.

Особенности применения пластика

Пластик — еще один широко используемый материал для изготовления фильтров. Пластик абсолютно инертен, поэтому не подвержен процессам окисления. С ним очень легко обращаться и он имеет долгий срок службы.

Стоимость пластиковых деталей невысока, что очень привлекает владельцев колодцев.

Главный недостаток пластика — невысокая прочность. Следовательно, он не способен выдерживать сильные сжимающие нагрузки, характерные для больших глубин.

Тонкости использования черных металлов

Черные металлы можно использовать только в качестве фильтров для колодцев, питающих воду для технических целей. Это связано с тем, что они окисляются водой, из-за чего появляется оксид железа. Врачи не доказали, что это вредно для организма.

Однако при концентрации этого вещества выше 0,3 мг / л вода будет оставлять неприглядные желтые пятна на сантехнике, посуде и постельном белье. Оцинкованные черные металлы также подвержены окислению.

В результате в воде появляется не только оксид железа, но и оксид цинка. Последний раздражает слизистые оболочки и приводит к расстройству желудка.

Поэтому специалисты настоятельно не рекомендуют использовать черные металлы, в том числе оцинкованные, для изготовления колодцевых фильтров.

Это касается не только основания, но и фильтрующей сетки, нижних участков обсадных труб и проволоки, используемой для крепления и изготовления конструкции. В противном случае воду, полученную из колодца с таким фильтром, можно будет использовать только в технических целях.

Поэтому для глубоких колодцев лучше всего использовать детали из нержавеющей стали, а для небольших глубин или в случае использования дополнительной обсадной трубы оптимально устанавливать пластиковые компоненты.

Конструкционные разновидности фильтров

Существует несколько типов экранов для колодцев, каждый из которых предназначен для работы в определенных условиях. Выбор конструкции определяется геологическими особенностями водовоза.

Артезианские скважины бурятся в устойчивых и твердых известняковых породах, что позволяет эксплуатировать их без фильтра. Ствол просто оставляют открытым.

Хороший напор воды, характерный для таких колодцев, позволяет устанавливать погружной насос на внушительном расстоянии от дна, поэтому подаваемую воду не нужно грубо очищать.

В известняке почти нет мелкозернистых примесей, а попадание крупных частиц породы практически невозможно. Если скважина пробурена в нестабильных пластах из гравия, гравия или гальки с крупными и мелкодисперсными включениями, требуется фильтр.

Следовательно, насос необходимо устанавливать достаточно близко к водозаборнику, что делает обязательным наличие фильтра. Чаще всего это перфорированный или щелевой фильтр, предназначенный только для грубой очистки. При условии, что в водоносном горизонте нет песка, устройство будет работать эффективно и долго.

Считается, что наиболее «капризные» колодцы делают на песчаных почвах. Именно они доставляют больше всего хлопот своим владельцам и бурильщикам. Практика показывает, что они самые распространенные, так как песчаные водовозы чаще всего встречаются ближе к поверхности.

Песчаные скважины нельзя эксплуатировать без сетчатого фильтра. Кроме того, срок эксплуатации колодца во многом зависит от качества его изготовления и материала, из которого он изготовлен. Рассмотрим подробно каждый из видов скважинных фильтров.

Вариант #1 – перфорированный фильтр

Перфорированные конструкции также называют перфорированными, потому что они представляют собой трубку с отверстиями, расположенными в определенном порядке. Такие фильтры способны выдерживать довольно высокие нагрузки, так как жесткость кольца трубы не уменьшается.

Поэтому их можно использовать на большой глубине, даже при высокой вероятности подвижек грунта. Специалисты рекомендуют устанавливать перфорированные фильтры в низконапорные колодцы.

Со временем производительность такого фильтра неизбежно снизится, поскольку отверстия в трубе забиваются.

Устройство можно изготовить само. Для этого вам потребуются: дрель, абразивный материал, влагостойкая деревянная заглушка и труба необходимого диаметра. Лучше всего, если это будет нефть из ассортимента или геологоразведочные работы.

Если вы выберете пластик, убедитесь, что он безопасен для человека. Размер отверстий зависит от типа породы, поэтому диаметр наконечника выбирается исходя из его гранулометрических параметров. Отверстия в корпусе трубки могут иметь линейный или шахматный рисунок.

Их количество подбирается в соотношении 1: 4, то есть четверть всей трубы должна быть перфорирована. Отверстия размещаем с шагом минимум 2-3 см.

Операции по изготовлению перфорированного фильтра выполняются в следующей последовательности:

1. Укладываем трубу на горизонтальную поверхность и приступаем к разметке. На одном конце отмечаем длину чашки, примерно 50 см. Непосредственно за ним находится участок фильтра, на котором мы размечаем отверстия. Не забывайте, что он занимает всей трубки.
2. Делаем первую дырочку. Режущий инструмент располагаем относительно поверхности трубы под углом от 30 до 60 °. Мы сверлим в направлении снизу вверх по отношению к предполагаемому вертикальному размещению. В результате получаются овальные отверстия большего размера.
3. Аналогичным образом проделываем все необходимые отверстия согласно приметам.
4. Используя абразивный материал, тщательно очистите все отверстия.
5. Трубку приподнять, поставить вертикально. Осторожно освободите внутреннюю полость фильтра от стружки, которая может остаться внутри, и закройте отверстия.
6. Берем деревянную пробку и закрываем ею нижнюю часть трубки.

Самодельный перфорированный колодезный фильтр готов.
