Зачем нужны косые сетчатые фильтры механической очистки?

Что такое косой сетчатый фильтр

Читайте также: Пластиковый погреб для дачи: фото, видео, советы по установке

В квартирах косые фильтры для механической очистки устанавливаются после входных кранов на трубах холодной и горячей воды перед счетчиками. Они служат для улавливания различных частиц, которые могут находиться в воде и отрицательно влиять на работу счетчиков и сантехнического оборудования. К таким частицам относятся: ржавчина, песчинки, хлопья после сварки и так далее. Такой фильтр не будет задерживать очень мелкие частицы (мутная вода), так как они просто будут проходить через сетку.

Эти фильтры широко используются в системах отопления и водоснабжения. Они могут быть резьбовыми и фланцевыми, иметь разный диаметр. В квартирах наиболее распространены диаметры 15 мм (1/2 дюйма) и 20 мм (3/4 дюйма′).



Установка фильтра самостоятельно

Фильтры грубой очистки, независимо от типа, имеют аналогичную конфигурацию и довольно просты в установке. Основными их элементами являются корпус, фильтрующий элемент и выходное отверстие. Важно правильно собрать цепочку фильтра или очистителя. При несоблюдении инструкций система очистки может дать обратный эффект. Соблюдение нескольких правил поможет эффективно и безопасно установить и использовать фильтрующую систему:

  1. Перед началом работ по установке, замене или очистке любого фильтра необходимо отключить воду. Вы можете включить кран, чтобы проверить
  2. Установите прокладку на резьбу крышки фильтра для герметизации
  3. Перед тем, как запустить воду, затяните крепежи плотно и равномерно, при необходимости используйте гаечный ключ или герметик
  4. Убедитесь, что нет утечек

Установка сетчатого фильтра

перед установкой счетчиков необходимо установить фильтр. По форме и технике монтажа делятся на прямые и косые. Прямой фильтр устанавливается колбой вниз по направлению потока. Это необходимо для того, чтобы при горизонтальном течении воды по трубам частицы грязи проходили через сетку и оставались в колбе. Наклон можно устанавливать как вертикально, так и горизонтально. Единственное условие — лампочка направлена ​​вниз по тем же причинам. Когда вода течет снизу вверх, ни один из вышеперечисленных фильтров не поможет, так как мусор просто не останется в сетке. Для таких ситуаций существуют универсальные фильтры грубой очистки. Их особенность — заглушка, которая находится внутри фильтра и направляет поток воды в сеть. После остановки воды его можно легко очистить вручную.

Все фильтры просты в установке и использовании, поэтому вы можете выполнять все операции самостоятельно. Однако существует ряд правил, которые необходимо соблюдать, чтобы правильно установить и обеспечить исправную работу фильтра в будущем.

Замена фильтра грубой очистки воды

Для удаления мусора из воды используется фильтр грубой очистки. В трубах водоснабжения всегда есть частицы песка, ржавчины, окалины. Они могут вызвать неисправности в бытовой технике: стиральных машинах, посудомоечных машинах, душевых кабинах.

Очиститель всегда устанавливается перед счетчиками воды. Конструктивно он похож на тройник. Выпускное отверстие выполнено под углом к ​​главной оси корпуса и закрывается заглушкой. При установке он должен быть направлен вниз. В изгибе — закатанный сеткой цилиндр. Вода поступает в переднее впускное отверстие, а затем поступает в выпускной цилиндр сита. Сетка прикрывает выход. Мусор остается внутри сети, вода очищенная продолжается.

Фильтры грубой очистки
Фильтры грубой очистки бывают разных размеров.

Доступны фильтры грубой очистки разных размеров, угол между главной осью и выходной осью варьируется от прямого до режущего края.

Чтобы заменить такое устройство, выполните следующие действия:

  • в первую очередь перекрыть воду в системе с помощью общего крана;
  • откручиваем старый фильтр;
  • очистить резьбу на трубах;
  • оберните новую пломбу (льняной бантик или ФУМ-ленту);
  • установить новое устройство;
  • открыть общий запор;
  • проверьте соединения на герметичность.



Основные понятия о фильтрах грубой очистки

Для первичной очистки воды используются 2 типа устройств. На трубы устанавливаются:

Съемные элементы картриджных устройств способны задерживать примеси размером от 1 до 30 мкм. Для предварительной фильтрации используются картриджи с ячейками более 5 микрон. Они состоят из каркаса и прессованного волокна. Заполнение картриджа может быть синтетической или полиэфирной нитью. Колбы очистителя холодной воды могут быть изготовлены из прозрачного пластика. Не допускается установка этого типа фильтра на трубу горячего водоснабжения. Он оснащен устройством для очистки с металлической колбой.


4 типа фильтров грубой очистки.

Устройства Mesh очень разные. К ним относятся самоочищающиеся и немоющиеся устройства. Первый тип более функциональный, так как устройства не требуют перерезания водопровода и разборки для обслуживания, а некоторые из них автоматически очищаются напором воды. Дренаж устройства можно подключить к канализационной системе. К недостаткам можно отнести сложность установки фильтров грубой очистки воды и высокую цену.

Читайте также: Установка фильтров для воды от водопроводной компании

В отличие от автоматических и полуавтоматических фильтров, традиционные сетчатые фильтры необходимо периодически разбирать для очистки или замены сетки, но они недороги и просты по конструкции. Сетка устройств из нержавеющей стали способна удерживать частицы размером от 40 до 50 микрон. Фильтрующий элемент сетчатых устройств расположен в отстойнике — отстойнике, расположенном перпендикулярно направлению потока или под углом 45 ° к нему.

В фильтровальной установке оседают примеси тяжелее воды. Чтобы удалить их, вам необходимо:

  • отключите от водопровода, закрыв арматуру;
  • откручиваем пробку;
  • убрать сетку;
  • промойте его или замените.

Что нужно учесть перед монтажом

Чтобы исключить проблемы с работой водопровода, необходимо правильно установить фильтр грубой очистки. Обеспечьте достаточно места вокруг устройства, чтобы не допустить прерывания во время обслуживания. Инструменты кузнеца используются для разборки многих устройств. Вода из них сливается в замененные емкости. Самоочищающиеся конструкции слишком громоздки.

Размеры косого фильтра должны соответствовать участку трубопровода, на котором он будет установлен. Параметры рабочего давления и номинальный размер устройства указаны на его корпусе. Для подключения вам потребуется:

  • уплотнительная лента льняная или ФУМ;
  • набор сантехнических ключей.

Чаще всего устройство устанавливают на горизонтальном участке водопровода, но иногда и вертикально (если поток воды направлен сверху вниз), однако фильтрацию твердых частиц и примесей необходимо проводить сразу после впускные запорные клапаны. Сливная пробка поддона всегда должна находиться внизу, как можно ближе к сливу. Стрелка на корпусе, показывающая направление потока, поможет правильно сориентировать устройство.

Способы и особенности подключения

Исходя из этого, фильтры для воды делятся на две большие группы. И у каждого свои особенности установки.

Фланцевый

Это довольно старый способ соединения труб через специальные приварные фланцы на болтах. Однако этот метод больше подходит для труб диаметром 2 дюйма и более.

Процесс установки:

  1. Приварите фланцы одинакового размера к водопроводной трубе и к сопряженным входным отверстиям фильтра.
  2. Вырежьте по размеру проставок.
  3. Соедините фланцы вместе и установите болты. В этом случае необходимо следить за тем, чтобы прокладки не мешали вставке шпилек.
  4. Поочередно затягивайте болтовые соединения до тех пор, пока не будет наблюдаться небольшое сопротивление для достижения равномерного сцепления.
  5. Затяжка выполняется крест-накрест, то есть окончательная затяжка болтов производится в противоположных местах приварного диска. Это поможет избежать деформации и выдавливания прокладки.

Через сутки после начала эксплуатации фланцевого узла необходимо подтянуть болты. В это время происходит усадка прокладки и небольшое расшатывание стыков из-за действующих вибраций.

Фланцевый фильтр грубой очистки
Фланцевый фильтр грубой очистки

Возможные причины и последствия неправильной установки.

Производители указывают в паспорте изделия правила установки, которые необходимо соблюдать, чтобы фильтр работал исправно. Например, посмотрите техническое описание продукции Valtec. Но сантехники при установке счетчиков часто пренебрегают этими правилами и делают это «максимально просто», чтобы не усложнять работу. И большинство их клиентов просто не знают об этом. В результате нарушаются правила установки. По этой причине со временем диаметр трубы может уменьшиться, как и поток воды.

Если фильтр установлен правильно, закрыть кран, открутить колпачок и прочистить его не составит труда. А в противном случае процесс очистки будет очень сложным. Или это вообще невозможно и надо будет трубу отрезать и монтировать новую.

Срок службы фильтрующего элемента

фото3468_4
На срок службы фильтрующего элемента влияют:

  • Качество продукции;
  • Никаких нарушений при монтажных работах;
  • Качество воды;
  • Частота очистки.

Если вы купили бракованный фильтрующий элемент, который затем был установлен неправильно, нельзя рассчитывать на высокие характеристики очистки жидкости.

Чем грязнее циркулирующая по водопроводным трубам жидкость, тем чаще придется снимать поддон и убирать мусор. Обычно срок полезного использования исчисляется десятками лет.

Из чего состоит косой сетчатый фильтр механической очистки?

Конструкция таких фильтров проста и надежна:

Что такое косой сетчатый фильтр

Выписка из технического паспорта Valtec

Как правильно и как неправильно монтировать косые сетчатые фильтры механической очистки.

На самом фильтре стрелка всегда указывает направление потока воды. Крышка фильтра всегда должна быть направлена ​​вниз. Кроме того, во время установки важно предусмотреть кран перед фильтром, чтобы можно было отключать воду для обслуживания. Или два крана, чтобы перекрыть воду с двух сторон.


Особенности установки разных видов фильтрующих систем

Особенности установки различных типов фильтровальных систем
Особенности установки различных типов фильтровальных систем

В процессе установки системы грубой фильтрации, как правило, необходимо выполнить следующие действия:

  1. Определите оптимальное положение фильтра. В идеале он должен быть в горизонтальной плоскости. Обеспечьте быстрый и легкий доступ к системе. Благодаря этому можно будет своевременно проводить техническое обслуживание, ремонт или замену.
  2. Подготовьте участок трубопровода к установке. Вам необходимо подготовить отрезок необходимой длины и отрезок под выбранный фильтр.
  3. Установите крепеж и сам фильтр.
  4. Проверьте правильность и герметичность соединения, затем запустите систему. Запуск подачи воды допускается только при полной герметизации системы.

Расположение грязевика

Дальнейшая классификация фильтров разной конструкции определяет возможность их установки в сетях водоснабжения.

Установка фильтров грубой очистки
Установка фильтров грубой очистки

Водяной фильтр грубой очистки, направленный в горизонтальные ответвления, ставится чашкой вниз. В него попадают тяжелые частицы мусора, и чистый поток дольше направляется по трубам. Это достаточно большие проекты, но эффективные: к ним относятся картриджные и дисковые системы. К сожалению, их установка в вертикальных или наклонных помещениях недопустима.

Наклонный фильтр грубой очистки (обычно сетчатый) не имеет таких ограничений по установке и может использоваться в любом месте водопровода. Такие конструкции особенно востребованы там, где под точкой крепления недостаточно свободного места для установки отстойника прямого действия. Наклонная чашка, как правило, имеет небольшой объем и из-за своего наклонного положения не очень эффективно удерживает мусор. Чтобы сохранить нормальную работоспособность, сетку нужно будет чаще промывать.

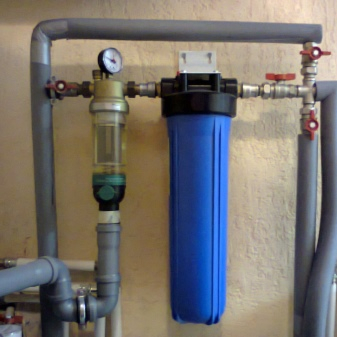

Как правильно установить фильтр грубой очистки воды своими руками

Для защиты бытовой техники, подключенной к водопроводной сети, от попадания биологических и химических примесей необходимо установить фильтр грубой очистки воды. Прибор необходимо установить на входе в трубопровод в доме или квартире, чтобы исключить загрязнение и отключение приборов учета расхода жидкости. Улавливая песок, окалину и другие загрязнения, предварительный фильтр облегчает работу установок тонкой очистки и продлевает срок службы более дорогих чистящих элементов.

Этапы фильтрации в процессе водоподготовки

Первый и самый важный этап водоподготовки — это механическая обработка. Устройства грубой очистки удаляют из воды частицы размером от 1 микрон и более. Они выполняют незаменимую функцию в процессе фильтрации, без которой невозможна дальнейшая очистка воды.

Ржавчина, песок, частицы глины, хлопья от старых водопроводных труб — все удаляется, чтобы на выходе получилась чистая вода.

  • Во всей автономной системе водоснабжения идет набор фильтров, выполняющих различные задачи по очистке воды
  • Самым первым в схеме является сетчатый фильтр, который механически улавливает минеральные и органические частицы
  • Аналогичный сетчатый фильтр, производящий грубую очистку воды, размещается на входе поверхностного насоса: на краю всасывающего патрубка или перед патрубком агрегата
  • Если насос предполагается перекачивать воду непосредственно к потребителю, например, в бассейн, то сетчатый фильтр устанавливается на трубе и перед насосом — фильтр абсорбирующего действия
  • Для защиты оборудования, входящего в схему водоснабжения, используются так называемые грязеуловители — фильтры грубой очистки. В основном их размещают внутри дома, но было бы здорово, если бы они располагались и на внешних площадях
  • Подготовка воды для питья осуществляется картриджными фильтрами, поглощающими загрязнения, и системами тонкой очистки
  • Фильтрующие устройства с картриджами, расположенными внутри, обеспечивают удаление железа, удержание солей тяжелых металлов и умягчение
  • Тонкая очистка воды осуществляется системами, которые включают в себя серию сверхтонких фильтров, а также системы обратного осмоса, извлекающие из них вредные бактерии и микроорганизмы

Только после первого этапа предварительной фильтрации можно приступить к удалению органических примесей, соединений тяжелых металлов, химических элементов и микроорганизмов. Для этого используются устройства сверхтонкой фильтрации.

Более конкретно, определить необходимость очистки от определенных загрязнений можно только на основании результатов анализов.

Чтобы сделать правильный выбор фильтра, необходимо четко определить, для чего он предназначен:

  • фильтровать горячую и / или холодную воду;
  • какие загрязнения нужно убирать;
  • какая производительность и объем загрузки должен быть у фильтра;
  • для каких целей — для защиты сантехники и оборудования или для питьевой воды и для приготовления пищи.

также необходимо учитывать, где устройство будет использоваться: в частном доме, квартире, котельной или промышленном предприятии.

При покупке фильтра вы можете сравнить данные с таблицей и убедиться, что заявленный уровень чистоты соответствует возможностям продукта. Например, часто в параметрах устройства тонкой очистки указывается возможность фильтрации от примесей размером 100 мкм, что по сути относится к грубой очистке

Монтаж и обслуживание

В этом упражнении вы должны соответствовать следующим критериям:

  1. лучше всего поставить прибор перед прилавком. Хотя на самом деле места для этого недостаточно. По этой причине делается косое изменение. Он защищает механизм от засорения подвесными элементами и предохраняет счетчик от повреждений.
  2. Наклонную модель нужно поставить на трубу с горизонтальным положением. Мяч кладется на дно. Это облегчает ополаскивание. Важно знать направление потока. Обычно на корпусе устройства есть стрелка, которая отражает это направление. Наклонное приспособление также можно установить на вертикальную трубу. Только поток должен идти сверху вниз. Если такое устройство установить чашкой вверх дном, грязь в систему не попадет, но вероятность повреждения устройства увеличится. Ведь эта грязь не даст открыться крану.
  3. Прямая модель. Устанавливается только на горизонтальную зону водопровода. Есть место для удаления баллона (при необходимости).
  4. Инструмент для прямой мойки также дополняется функцией автоматической мойки. Для этого монтируется обходной контур водоснабжения и несколько кранов. Они могут преобразовывать направление потока в противоположное.

При использовании фильтра его необходимо будет несколько раз разобрать, чтобы очистить или заменить сетку или картридж. Перед разборкой устройства необходимо снять давление в сети. Для этого перекрывают подачу воды.

Наклонные модели имеют колпачки с удобными крышками, у которых шесть граней. Это сделано специально для ключа. Удаляется паранитовая прокладка. Ставится буксирный рулон. Так связи становятся крепче. А в будущем функциональность устройства будет улучшена. Прямая фильтровальная колба с вертикальным положением снимается гаечным ключом. Баллон ставится на место с новыми пломбами.

удалить грязь с наклонной модели можно следующим образом: модель разбирается, грязь сливается. Рубашка вытащена. Загрязнение удалено. Эта область сушится сжатым воздухом. Поврежденная сеть меняется. В прямой модификации баллон откручивается. Из него выливается осадок. Сеть вымыта. Сухой. Или устанавливается новый картридж.

с моделями с автоматической стиркой легче работать. Кран на дне колбы периодически открывается. Сетка и мяч очищены. Применяется струя воды под давлением. Затем вода стекает в канализацию или в замененную емкость.

Читайте также: Как заземлить хват своими руками

Для более удобной работы на том же водопроводе устанавливается автоматическая мойка. Затем вода течет в обратном направлении. И сетка очищается более эффективно.

Грязевой фильтр

Независимо от того, где именно будет установлен фильтр, важно неукоснительно соблюдать следующие правила:

  1. Отстойник всегда должен располагаться как можно ближе к поверхности пола, снизу (чтобы обеспечить хороший отток сточных вод, грязи).
  2. Устройство подключается между вентилем запорного типа (обязательно на трубе, по которой подается вода) и счетчиком.
  3. Напор воды должен идти в направлении, указанном стрелкой на корпусе изделия.

Вы можете успешно установить устройство самостоятельно, для этого вам понадобятся:

  • Отключите все источники воды (как холодной, так и горячей).
  • Устанавливайте систему в том месте, где водопровод входит в квартиру (после запорной арматуры, но всегда перед счетчиком).
  • Используйте специальные хомуты, чтобы закрепить конструкцию на стене.

Важный. Если нет опыта монтажных работ, лучше пригласить грамотного специалиста.

Монтаж картриджных фильтров

В отличие от обычного фильтра грубой очистки для горячей воды картриджные устройства позволяют удалять не только крупные частицы, но и другие вещества, растворенные в жидкости. Устройство состоит из корпуса и фильтрующего элемента, наполнителем здесь считается уголь или адсорбирующее вещество.

Порядок установки устройства следующий:

  1. Выбираем удобное место для установки.
  2. Фильтр должен быть установлен так, чтобы пользователь мог легко заменить картридж.
  3. Закрываем вентиль на стояке, сливаем воду из кранов.
  4. Отрезаем шланг до необходимой длины для подключения чистящего устройства.
  5. Установите клапан под фильтр, чтобы перекрыть подачу жидкости. Этот клапан используется при замене картриджа.
  6. Крышку на стыках скрепляем специальными стыками, используем прокладки.
  7. Устанавливаем картридж в корпус устройства.

На завершающем этапе работ включаем воду и проверяем устройство на герметичность. При необходимости подтяните соединительные элементы.

Как установить фильтр под мойкой

Многие пользователи сталкиваются с некоторыми трудностями при установке сложной системы очистки воды под раковиной. Фильтр поставляется в собранном виде, но его еще нужно подключить к водопроводу. Работа состоит из нескольких простых операций:

  1. Надежно соединяем кран тройником, резьбовые соединения заделываем паклей изолентой или дымом. Вход фильтра подключается к подаче холодной воды, другой — к патрубку смесителя. Оборудование подключается к водопроводу через тройник.
  2. Крепим фильтр кронштейном к стене, оставляя 10 сантиметров между устройством и защитной конструкцией.
  3. Прикрепляем к столешнице кран и присоединяем к нему фильтрующий элемент, соединяем трубы.

Далее нужно открыть подачу воды и проверить герметичность всех соединений. Не ждите, пока жидкость быстро вытечет из крана, сначала должен пройти процесс фильтрации. Дождитесь появления чистой воды и только после этого закройте вентиль.

Как почистить косой сетчатый фильтр?

Для очистки необходимо:

  1. Закройте вентиль до и после фильтра (если есть).
  2. Слейте воду из участка трубы с фильтром.
  3. Откручиваем пробку.
  4. Очистите сеть.
  5. После очистки соберите фильтр в обратном порядке. В случае сильного засорения или повреждения фильтрующий элемент (сетка) подлежит замене.

Наклонный фильтр при правильной установке является экономичным, простым в использовании и надежным решением для защиты сантехнического оборудования и систем. Идеально подходит для установки на узлы горячего и холодного водоснабжения в квартире.

Как выбрать подходящий вариант очистки для водопровода

При выборе оптимального метода очистки воды важно определить, какой цели следует достичь. Очищать весь объем воды, поступающей в дом, до уровня питьевой воды нецелесообразно. Для удаления с него крупных частиц достаточно фильтров или фильтровальных колб. Обычно фильтр жесткой воды устанавливается на трубу подачи холодной и горячей воды. Полученную воду можно использовать для проведения водных процедур, мытья, мытья полов. Также кухню можно оборудовать многоступенчатой ​​системой тонкой очистки с обратным осмосом или без него. Чаще всего такой фильтр монтируется под кухонной мойкой, на поверхности которой вытаскивается дополнительный кран (при необходимости готовить пищу вода берется из него, если нет — из расположенных рядом обычных кранов). Кроме того, фильтры тонкой очистки способны защитить сантехнику и бытовую технику от чрезмерно жесткой воды.

Читайте также: Вентиляция погреба в гараже своими руками: способы и порядок монтажа + полезные советы по организации

Жители многоквартирных домов часто обнаруживают, что вода, поступающая в их квартиру, содержит примеси. Это связано с состоянием городских сетей, которые сильно изношены. Очищенная вода на станции, проходя по трубам, загрязнена известковым налетом и частицами ржавчины. Чтобы обезопасить себя от такого мусора, нужно установить фильтр грубой очистки для воды. Аналогичное изделие состоит из корпуса и проволочной сетки. Корпус может быть из полипропилена или металла. Это сетка, которая задерживает загрязнения, очищая воду от содержащихся в ней частиц. Его клетки довольно маленькие — их размер варьируется от 20 до 500 мкм. Фильтры грубой очистки воды для квартиры бывают нескольких разновидностей:

  • сетчатый
  • с картриджем
  • напор с высокой скоростью.

Сетчатый аппарат снабжен мелкоячеистой сеткой. Такие устройства бывают непромывного и самовыводного типа. Немоющиеся приборы необходимо регулярно разбирать и чистить. Для этого отключите воду в квартире, разберите фильтр, очистите его и затем снова соберите. Устройства самоочистки в этой процедуре не нуждаются. У них есть функция автоматической очистки. Они оснащены дренажной трубкой, в которую после самоочистки поступает вода с мусором. Картриджные устройства имеют картридж, способный задерживать частицы грязи размером до 0,5 микрон. Кроме того, он предотвращает попадание в квартиру веществ с волокнистой структурой. Если фильтр имеет прозрачную колбу, он предназначен для фильтрации холодной воды, а если его корпус изготовлен из нержавеющей стали, устройство устанавливается на горячую линию. Сосуд высокого давления имеет коррозионно-стойкий металлический корпус. Внутри находится фильтрующий материал. Он способен очищать воду от примесей различного состава. В верхней части устройства находится автоматический замок с функцией регулировки.

Виды фильтров

Все устройства исключают попадание загрязняющих веществ в водоток потребителя. Различия в типах предоставляют покупателю возможность выбора и лучшее соответствие объемам.

Сетчатый

Самый распространенный и компактный тип очистителя грубой очистки, часто называемый чашкой.

он состоит из двух форсунок — входного и выходного — и сети, перед которой находится резервуар для сбора загрязнений.

  1. В большинстве случаев резервуар снабжен съемной крышкой для удаления отложений. Перед его чисткой отключите подачу воды, слейте грязь с агрегата, если он конструктивный, снимите и прочистите или замените сетку. Отстойник с системой промывки — это такой же сетчатый фильтр с баком, при установке которого предусмотрена система перепуска подачи воды в обратном направлении. Таким образом, нет необходимости снимать сетку — достаточно направить поток в другую сторону. Очень удобно, если в канализационной системе будет создан отвод дренажа.
  2. По конфигурации сетчатый аппарат бывает прямым и наклонным: в названии указано положение колодца. Установка прямого фильтра возможна только на участке горизонтальной трубы и требует немного больше места внизу. Косой очиститель также можно установить вертикально, если вода будет подаваться сверху.
  3. По способу присоединения к водопроводу приборы бывают фланцевыми и стыковочными. Фланцевое соединение используется на трубах большого диаметра, например, при установке фильтра грубой очистки перед вводом в систему многоквартирного дома. Муфты используются на трубах меньшего диаметра, особенно в приборах личного пользования. Их установка несложна, осуществляется с помощью гаечного ключа и муфт, обычно входящих в комплект с фильтром.

Фильтры грубой очистки. Виды, назначение, услуга

Картриджный или патронный

Фиксированный тип фильтра для использования внутри помещений. Это мерная колба со сменным картриджем, через который проходит вода. Удаляет крупные и мелкие загрязнения.

Часто используется как индивидуальный прибор для воды, прошедшей генеральную уборку дома. Сменный элемент выполнен из пластика (одноразовый) или коррозионно-стойкого металла (многоразовый).

Конструкция крепится к стене, доступ к опоре осуществляется с помощью прилагаемого ключа.

Фильтры грубой очистки. Виды, назначение, услуга

Напорная система

Высокоскоростная система грубой очистки под давлением: это баллон внушительных размеров, наполненный чистящим составом, внутри которого фильтруется вода. Удерживаются 30 микрон загрязняющих веществ.

Система оснащена устройством регулировки состава воды. Фильтр такого типа необходимо подключать к канализации — загрязнения удаляются через дренажную канализацию. Следовательно, вся конструкция представляет собой самоочищающееся устройство.

В комплект входят манометры на входе и выходе, есть возможность регулировки давления внутри системы. Эксплуатация возможна только в помещении с положительной температурой. Из-за размеров и стоимости рекомендуется использовать при входе в дом.

Вы знаете, как выбрать надежные фильтры для воды для частного дома?

Читайте, как выбрать фильтры для воды из колодца.

Все о преимуществах фильтров и фитингов из ПВХ для водоснабжения в нашей статье.

Назначение фильтров грубой очистки воды

Фильтры грубой очистки предназначены для задерживания крупных частиц (твердых и мягких), обеспечивая тем самым первичную очистку воды. При использовании в индивидуальных системах водоснабжения такие устройства в основном улавливают ил, песок, глину из колодца или колодца. При централизованном водоснабжении такие загрязнения в воду не попадают, однако при транспортировке воды по устаревшим трубам появляются частицы ржавчины. При этом химический состав воды не меняется.

Фильтры грубой очистки устанавливаются еще до установки счетчиков, стиральной и посудомоечной машины, что снижает риск поломок из-за некачественной воды и тем самым продлевает срок эксплуатации оборудования.



Поэтому среди основных функций фильтров грубой очистки можно выделить следующие:

  • устранение загрязняющих веществ, которые могут сделать потребление воды опасным для здоровья;
  • защита гидросистемы (трубопроводов, прокладок, стыков и кривых) от абразивного износа;
  • предотвратить засорение труб;
  • защищать бытовую технику и счетчики воды от повреждений и износа, вызванных воздействием загрязняющих веществ;
  • устранение посторонних привкусов и запахов воды, вызванных попаданием в нее посторонних частиц.

Такие устройства могут иметь разную конструкцию, размеры, степень очистки воды, но все они работают по одному принципу: создают преграду для прохождения загрязняющих частиц и пропускают воду.


Принцип работы сетчатого фильтра грубой очистки воды

Все фильтры предварительной очистки имеют простую и надежную конструкцию. Поставляется тупой ствол в цельном металлическом корпусе, внутри которого находится фильтрующий элемент — тонкая сетка из нержавеющей стали (размер ячеек — 50-400 мкм).


С обеих сторон корпуса есть внутренняя или внешняя резьба. Наклонный цилиндр снабжен откручивающейся крышкой для очистки фильтра.


Грязевой поддон устанавливается на водопровод прямо у входа в дом или квартиру сразу после задвижек. Поток воды проходит через сетку, и все содержащиеся в ней механические примеси задерживаются и откладываются в отстойнике.

Если в воде содержится большое количество ржавчины и другой грязи, механический фильтр забивается, и давление воды снижается. В этом случае необходимо очистить фильтр, закрыв подачу воды и открутив сливную пробку.


Инструкция — правильная установка фильтра грубой очистки воды

Сетчатые фильтры доступны в разных моделях. Самым популярным типом отстойников является «наклонная» промывка фильтра.

Обычно они изготавливаются из латуни или аналогичных сплавов и монтируются в водопроводной системе с помощью штуцера с резьбой от 1/2 до 2.


Для установки фильтра грубой очистки для воды подготовьте следующие инструменты и материалы:

Фильтр всегда устанавливается сразу после центральной запорной арматуры, сразу на входе в водопроводную трубу в дом или квартиру.

В большинстве случаев проводится горизонтальная установка, хотя возможна и вертикальная установка отстойника (с направлением потока воды сверху вниз).

Самое главное, чтобы движение потока воды в трубе совпадало с направлением стрелки на корпусе фильтра.

Сборник грязи должен быть установлен крышкой вниз, при этом необходимо оставить свободное место для обслуживания (промывки) фильтра.

Также читайте: Как установить руководство по созданию мода

Фильтр грубой очистки устанавливается следующим образом:

Даже если фильтр полностью забит и перекрывает подачу воды, полностью его заменять не нужно.

В этом случае достаточно отвинтить крышку фильтра грубой очистки воды, промыть корпус и очистить сетку. Если фильтрующий элемент поврежден, его всегда можно приобрести отдельно и заменить.

ВИДЕО-ИНСТРУКЦИИ
»Alt=»»>

Как почистить косой фильтр

Фильтр грубой очистки чаще всего забивается при подаче воды после отключения. Ржавчина, налет и прочая грязь смывается давлением — все сдерживается сеткой.

Для очистки наклонного фильтра нужно подготовить два разводных ключа, небольшое ведро и сухую тряпку.

Сам процесс стирки осуществляется следующим образом:

После промывки грязевого фильтра обязательно проверьте герметичность соединения, ненадолго включив воду. Если вода вытекает из-под крышки, затяните гайку еще раз.

Один источник

Источники

  • https://OrenInstrument.ru/kommunikacii/montazh-kosogo-filtra.html
  • https://eurosantehnik.ru/filtry-gruboj-ochistki-vidy.html
  • https://goload.ru/ustanovka-setchatogo-filtra-vertikalno-podacha-snizu/
  • https://KuhniClub.ru/santehnika/filtr-gruboj-ochistki-vody.html
  • https://o-vode.net/ochistka/filtratsiya/filtry/gruboj-och/ustanovka-i-vozmozhnoe-trudnosti
  • https://zdesremont.ru/inzhenernye-sistemy/pravilnaya-ustanovka-setchatogo-filtra/
  • https://my-class.ru/kak-ustanovit-kosoy-fil-tr-vertikal-no/
  • https://homeasking.com/ustanovka-filtra-gruboj-ochistki-vody/
  • https://remont-system.ru/sovety-po-montazhu/vybor-i-ustanovka-filtra-gruboy-ochistki-vody

Оцените статью
Блог о фильтрах
