Сорбционный фильтр для очистки воды: виды, устройство и принцип работы

Назначение сорбционных фильтров

Угольные абсорбционные фильтры для очистки воды

При сбросе в открытые водоемы используются устройства для доведения параметров сточных вод и поверхностных вод до безопасных показателей. Абсорбционные фильтры с улавливанием гранулированного наполнителя (абсорбент:

• минеральный осадок;
• растворенное железо;
• тяжелые металлы;
• остатки нефтепродуктов;
• фосфаты;
• аммиачный азот;
• органическое загрязнение.

Модули с угольным наполнением используются для очистки качественных жидкостей из центрального водопровода и колодца. Они удаляют примеси, связывая их на молекулярном уровне. Исчезают неприятное послевкусие, цвет, соединения хлора, органические вещества, мелкий осадок. Жидкость удаляет все видимые загрязнения, а также нитраты и железо.

Конструкция промышленного фильтра

Промышленные абсорбционные фильтры конструктивно состоят из следующих элементов:

• Корпус: имеет цилиндрическую форму и изготовлен из металла или прочного полимерного материала.
• Фильтрующий материал — чаще всего используется активированный уголь. Он стационарный и имеет гравийную подушку на дне.
• Клапаны: используются для регулировки давления воды в соответствии с настройками системы очистки. Могут использоваться автоматические клапаны или механические задвижки.
• Трубопроводы — необходимы для подачи загрязненной воды и отвода очищенной воды. Кроме того, к фильтру подключается отдельный трубопровод, по которому разрыхляющая вода поступает на сбор.

Сфера применения

Абсорбционная установка может использоваться на промышленных предприятиях для восстановления воды в системах повторного водоснабжения. Фильтры-сорбенты также используются в составе местных очистных сооружений. Чаще всего они нужны в тех случаях, когда необходимо очистить воду от органических загрязнителей. Уголь удерживает красители, гидрофобные и ароматические соединения, слабые электролиты.

Фильтр не устанавливается в системах очистки сточных вод, где необходимо удалять только неорганические загрязнения, а также низкомолекулярные соединения — спирты, альдегиды.

Фильтры для отвода сточных вод используются на таких предприятиях:

• НПЗ по переработке нефтепродуктов;
• Заводы по производству бумаги и целлюлозы;
• Текстильные предприятия;
• Металлургические заводы и фабрики;
• Фармацевтические компании и фабрики по производству косметики;
• Коммунальное хозяйство.

Как установить сорбционный фильтр для стоков – процесс монтажа

Монтаж конструкции на предприятиях делится на следующие этапы:

1. Подготовка. Вырывается яма, а также траншея для разноса труб. В котлован укладывается песчаная подушка, затем бетонная плита.
2. Установка устройства. Выполняется вручную без использования подъемных механизмов. На бетонную плиту насыпается слой песка примерно 20 см, затем конструкция опускается. К устройству подведены трубы.
3. Установка смотровой ямы. Это значительно упрощает обслуживание конструкции. Герметизация стыка между абсорбционным фильтром и люком поможет получить водостойкий герметик.
4. Наполнение фильтра. Для этого используется чистый песок. Его заливают слоями по 0,3-0,5 м и прессуют. Сверху кладется слой почвы.

ВИДЕО ПО ТЕМЕ

Преимущества использования

Популярность адсорбционных фильтров обусловлена ​​следующими преимуществами:

• Простота конструкции и простота эксплуатации очистного оборудования;
• Возможность регенерировать абсорбент и сэкономить на покупке фильтрующего материала;
• Возможность изменять характеристики фильтра, используя разные типы заливки.

Установка и монтаж

Вначале готовится приямок для установки абсорбера (промывного фильтра для очистки сточных вод). Далее вставляется и закрепляется абсорбционный фильтр. Если оборудование может плавать, его устанавливают на бетонную платформу. После этого уже установленное оборудование послойно (это важно!) Засыпается землей.

Как осуществляется адсорбция?

Абсорбционный метод нашел очень широкое применение для очистки сточных вод, он заключается в удалении грязи путем ее абсорбции в твердое тело. На станциях используются специальные фильтры с материалами с высоким коэффициентом поглощения. Эти компоненты работают на проникновении специальных веществ через пленку, которая образуется на адсорбирующем материале. Интенсивность зависит от размера молекул используемого вещества.

Абсорбционная очистка работает эффективно только при низкой концентрации загрязняющих веществ в жидкости. Благодаря этой особенности эти фильтры используются совместно с другими и устанавливаются только на финишной прямой. Допускается использование абсорбции на предприятиях с небольшим количеством сточных вод.

Адсорбционный метод эффективно очищает сточные воды, важно правильно подобрать фильтр под заявленную нагрузку. Это удалит почти все загрязнения.

Эффективность адсорбционных фильтров зависит от следующих факторов:

• объем сточных вод;
• температура рабочей среды;
• жидкое загрязнение.

Чаще всего в промышленности для очистки адсорбента используются угольные фильтры. Этот материал имеет большое количество микроскопических отверстий и может быстро впитывать большое количество грязи. Однако его нельзя использовать для очистки жидкостей, содержащих коллоидные вещества, так как они быстро забивают поры и фильтрующая способность резко снижается.

Адсорбционная очистка обеспечивает:

• удаление механических и органических примесей;
• улучшение органолептических свойств вещества;
• убирает неприятный запах с жидкости;
• удаление красителей.

Если питьевая вода фильтруется, для дополнительной обработки применяют озонирование или хлорирование. Последний метод получил широкое распространение благодаря своей простоте и доступности. Оба метода позволяют в три раза повысить качество исходного продукта.

Предприятиям часто требуется очистка сточных вод, содержащих соединения фосфора. Для этого в качестве сорбентов используются специальные фильтры с кальцием и магнием. Станции спроектированы с учетом специфики производства, оснащены различными типами комплектующих. Все проходят тщательную проверку на производстве, основная информация отражена в технической документации.

Область применения

Фильтры абсорбции сточных вод

Абсорбционные фильтры работают независимо или в сочетании с биологическими фильтрующими устройствами. Их устанавливают на различных предприятиях:

• нефтехимия;
• целлюлоза и бумага;
• текстиль;
• металлургический;
• фармакологические и косметические;
• коммунальные услуги.

Установки широко используются в канализации. Очищенные стоки можно использовать в системе технического водоснабжения. Абсорбционные блоки эффективны при концентрации загрязнения не более 100 мг / л.

Виды, устройство и принцип работы

Процесс адсорбции означает поглощение растворенных веществ слоем твердого вещества. Скорость процедуры зависит от структуры сорбента, количества примесей и температуры. Распространенным типом наполнителя фильтра является активированный уголь. Его получают из древесины, скорлупы кокосов, торфа. Кроме того, в качестве поглотителей используются алюмосиликаты. Абсорбент эффективен, когда необходимо абсорбировать примеси тяжелых металлов.

Бытовые фильтры для водоснабжения выпускаются в разных исполнениях:

• стационарный;
• насадка на кран;
• картридж графина;
• рабочий стол.

Устройства различаются производительностью, степенью чистоты и ресурсами моющей станины.

Абсорбционный фильтр для очистки дождевой воды

Блоки для глубокой очистки сточных вод состоят из стеклопластиковых баллонов с внутренним наполнением. В качестве абсорбента используется:

• активированный уголь (камень, дерево, кокос);
• цеолит;
• алюмосиликаты.

В проекте предусмотрена обвязка подающей и сливной труб. Растения классифицируются по разным характеристикам:

• направление фильтрации: прямое, шахматное, противоточное;
• тип процесса: непрерывный или прерывистый;
• гидродинамический режим: перемешивание, вытеснение, смешанный;
• состояние абсорбента: подвижный, неподвижный;
• фазовое взаимодействие: непрерывное или постепенное.

Конструкция фильтра может быть столбчатой ​​или емкостной.

Принцип действия:

1. Очистка колодцев, утилизация песка и нефтепродуктов.
2. Сточные воды проходят через плотные слои корма, обычно активированного угля.
3. Очищенная вода отводится через патрубок.

Для регенерации пористой засыпки проводится промывка, ее продукты сбрасываются в канализацию. Процедура занимает 1-2 часа.

Преимущества и недостатки

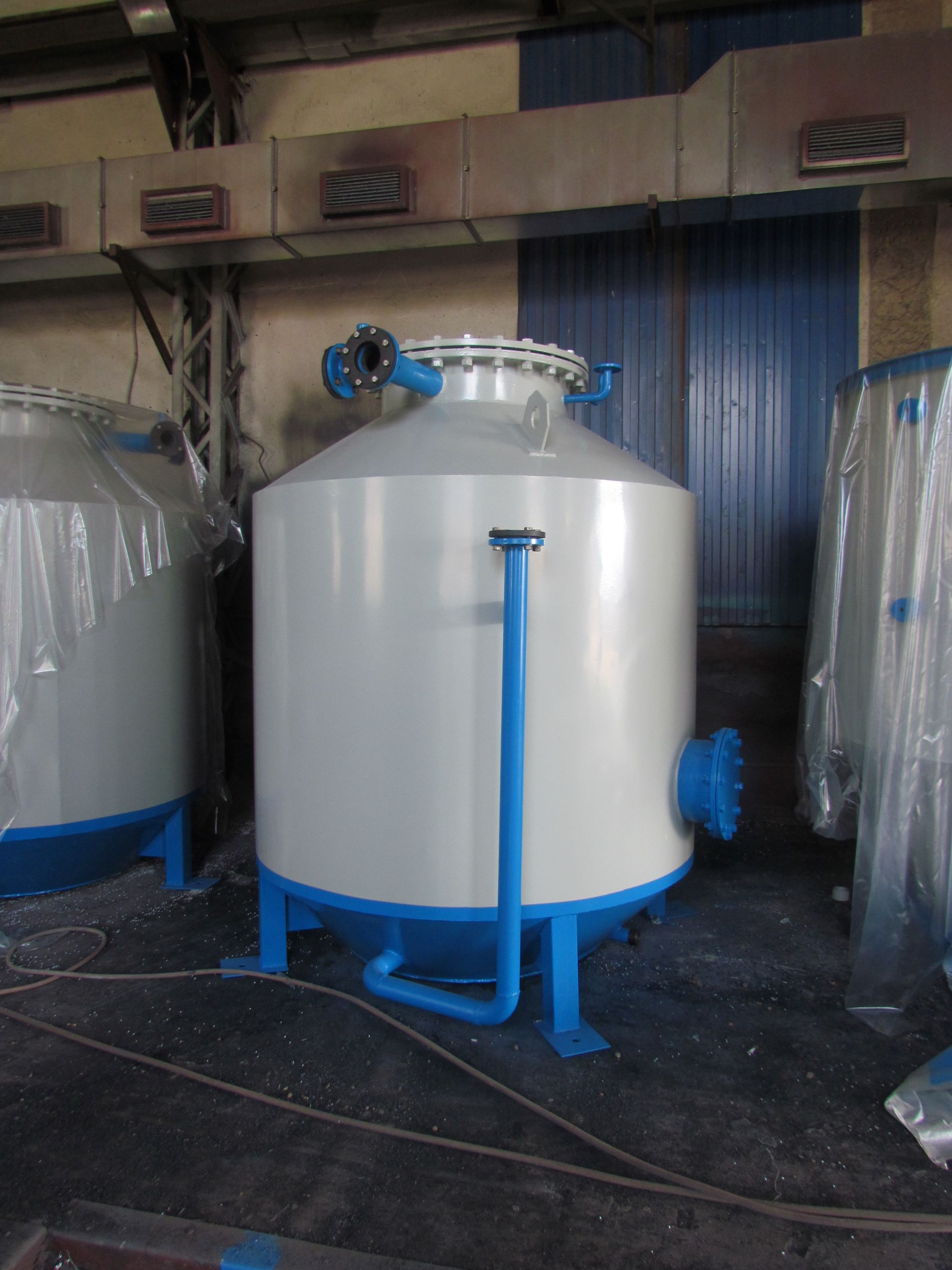

Промышленное абсорбционное фильтрующее устройство

Основное преимущество адсорбционных фильтров — высокая степень очистки сточных вод от примесей. Среди преимуществ:

• простота конструкции;
• возможность многократной регенерации сорбента;
• возможность использования разных начинок.

Недостатки:

• Абсорбционные блоки невозможно установить без предварительной очистки отстойников (песколовок).
• Оборудование значительных размеров.
• Стоимость регенерации и замены сорбента.
• Вторичные стоки, требующие очистки.

Технические характеристики установок очистки ливневых стоков

Модель Производительность м3 / час Габаритные размеры ДхШхВ, мм Вес *, кг

FS.2	2	1180 х 1055 х 2580	880
FS.5	5	1620 х 1470 х 2810	1342
FS.10	10	2475 х 2100 х 3000	2544
FS.20	ветры	3070 х 2573 х 3925	5520
FS.30	тридцать	3570 х 3370 х 4100	7800

* — вес с грузом.

Виды сорбентов

В адсорбционном фильтре для очистки воды используются такие типы абсорбентов, как:

• алюмосокат;
• керамзит;
• полиэфирные волокна
• активированный уголь;
• силикагель.

Каждое вещество находится на своем уровне и отвечает за свою область работы.

1. Измельченный керамзит участвует в первой секции обработки и отвечает за освобождение потока воды от твердых и полутвердых частиц.
2. Силикагель широко используется в качестве ионообменника для осаждения радиоактивных изотопов и изотопов тяжелых металлов.
3. Алюмосиликат используется как реагент, смягчающий воду и осаждающий излишки соли и щелочи.
4. Волокна полиэстера образуют непроницаемую мембрану для патогенных микроорганизмов.

Особо стоит выделить активированный уголь. Это самый известный реагент, отлично очищающий воду от посторонних примесей и газов. Благодаря порам разного диаметра уголь легко поглощает вещества с разной молекулярной массой: от простейших соединений неорганических веществ до сложных органических молекул и биологических соединений.

Чтобы предотвратить быстрое засорение угольного фильтра, производители наносят на него ионы серебра. Это значительно увеличивает срок службы картриджа и снижает риск развития в нем патогенных микроорганизмов.

Классификация

Фильтры можно классифицировать по степени чистоты. Самые дешевые предназначены для дехлорирования и улучшения вкуса. Все процессы очистки в недорогих системах механические, и вам следует подумать о замене слива самостоятельно. Модели фильтров малой производительности отличаются низким расходом: они незаметно обеспечивают питьевой водой семью из четырех человек, но не могут быть установлены в офисе, муниципальных помещениях или на рабочем месте.

Некоторые модели не требуют внешнего источника питания, что делает такое устройство максимально удобным для использования в местах временного проживания.

У более дорогих моделей больше возможностей, в том числе:

• фильтрация не только хлора, но и других опасных соединений, нефтепродуктов, ПАВ;
• загрузочный материал самовосстанавливающийся и не требует частой замены;
• контроллер управления отслеживает условия дренажа и информирует оператора о необходимости определенных действий для поддержания работы системы.

Как видите, спектр возможных систем абсорбционной фильтрации довольно широк, и вы всегда можете найти устройство, которое наилучшим образом соответствует вашим потребностям и материальным возможностям.

Особенности

Абсорбционные фильтры для очистки сточных вод могут быть выполнены как в вертикальном (вертикальный абсорбционный фильтр), так и в горизонтальном (горизонтальный абсорбционный фильтр) исполнении.

адсорбционные (угольные) фильтры для очистки сточных вод могут изготавливаться по индивидуальным параметрам.
