Что необходимо заготовить для работы

Для сборки циклона для пылесоса своими руками в первую очередь пригодится пылесос, который обычно используется в быту. Достаточно средней мощности в 1 кВт, при которой самодельная конструкция не деформируется и легко всасывается мелкая галька, пыль и стружка. Для сбора отходов вам понадобится пластиковая бочка с крышкой объемом от 40 до 70 литров, в зависимости от индивидуальных потребностей.

также необходимо приобрести или использовать остатки сантехнического устройства в домашних условиях, в виде пластиковой трубы 50Х150 мм. Для соединения деталей вам понадобятся:

  • эксцентриковый переходник от трубы к входу, 50X40 мм;
  • манжета пластиковая 40Х50 мм;
  • винты M4X12, M4X20 и 4X8;
  • шайбы и гайки 4X8.

Герметизация герметичных стыков производится с помощью термопистолета и подачи клея с рабочей температурой около 150 градусов.

ВАРИАНТ 2: Циклонный фильтр из канализационной трубы.

Изготовление циклона для пылесоса
Берем за основу пластиковую канализационную трубу диаметром 110 мм, разрезаем ее на две ровные части.
Изготовление циклона для пылесоса
Проделываем отверстие в обеих трубах (где-то по центру) и монтируем пластиковые уголки. Берем рубашку, с которой соединяем трубы.
Верх должен быть герметичным, для этого подойдут как пластиковые заглушки, так и заглушки из фанеры.
Изготовление циклона для пылесоса
Изготовление циклона для пылесоса
Вторую подставку делаем из пластиковой футболки и уголков. Пробиваем отверстие в заглушках, после чего устанавливаем получившуюся опору.
Изготовление циклона для пылесоса
Изготовление циклона для пылесоса
Устанавливаем днище труб в «стаканы» из стыков с заглушками (здесь будет скапливаться мусор).
Изготовление циклона для пылесоса
Изготовление циклона для пылесоса
Из доски делаем площадку для крепления. К которым крепим пластиковые трубы. Монтируем платформу на пылесос. Подключаем трубку к тройнику, расположенному вверху конструкции.

Рабочий вариант строительного пылесоса из бытового

Основным дополнительным элементом здесь является фильтр-мешок из нетканого материала. Очень подходят экземпляры Керхера — артикул 2.863-006.0 фильтр-мешок для пылесосов на стройке как сделать многоразовым

По сути, этот фильтр одноразовый. Ваша задача — сделать его предметом многоразового использования.

Для этого отрежьте его нижнюю часть и немного согните, немного уменьшив ширину (до 22 см).

как сделать многоразовый фильтр для пылесоса на стройке
как сделать многоразовый фильтр для пылесоса на стройке

Кроме того, эта нижняя часть должна быть закрыта специальной застежкой. Вы делаете это из двух элементов пластикового кабельного канала и отрезка полипропиленовой трубы. пластиковый канал и полипропиленовая трубка для многоразового рукавного фильтра Karcher

Распилите трубу вдоль с зазором примерно 5 мм.

В остальном все просто. Крышки приклеиваем клеем. приклеиваем пластиковый канал к фильтровальному пакету для пылесоса

Накладывайте их спинкой на ткань внизу. сделать многоразовый мешок для пыли для пылесоса на стройке

Затем вставьте подготовленную трубку в прорезь. как сделать многоразовый фильтр из одноразового пылесоса

В результате из одноразового фильтра получается фильтр-мешок многоразового использования. Он намного больше, чем установленный внутри домашней модели. как сделать многоразовый фильтр-мешок для строительного пылесоса из одноразового кархера

Затем выполните описанные выше шаги, чтобы модернизировать ковш. Просверлите отверстия в крышке и вставьте в них резиновые гофрированные переходники. как сделать крышку ведра самодельного строительного пылесоса

Один будет использоваться для подключения фильтровального мешка, другой — для шланга. Выберите размер в соответствии с диаметром ваших устройств.

Здесь можно обойтись без воронок и уголков. Затем вставьте пластиковую вставку многоразового фильтра в адаптер. строительный пылесос из обычного бытового пылесоса за 5 минут

Осталось плотно закрыть ведро крышкой. Объект готов к работе.

Хотя он похож, он отличается от первого варианта выше. После того, как вы включите агрегат и начнете пылесосить мусор, самодельный многоразовый пылесборник соберет весь навоз и грязь. сбор мусора при скалывании бетона самодельным строительным пылесосом

Пыль не будет разлетаться, как в предыдущем случае. И наоборот, мешок, создаваемый воздушным потоком, будет набухать внутри ведра.

Постепенно он будет заполняться как тяжелыми, так и мелкими фракциями, которые могли быть унесены циклоном. сбор мелкой пыли, рассеиваемой при резке бетона при модернизации домашнего пылесоса

Однако не забывайте забивать стенки многоразового фильтра и уменьшать тягу охлаждающего воздушного потока. Чтобы не сгорел мотор бытового пылесоса, нужно предпринять еще одну меру.

Как чистить пылесосы разных типов

Порядок и способы очистки пылесоса во многом зависят от типа системы очистки.

Мешковый фильтр

Порядок чистки пылесосов с мешком выглядит следующим образом:

  1. Отсоедините шланг и протрите его пылью e .
  2. Выньте мешок для пыли и защитный фильтр из моторного отсека.
  3. Очистите отсек пылесборника влажной тканью или салфеткой.
  4. Продуть моторный отсек струей воздуха.
  5. Установить все снятые детали.
  6. Вставьте и прикрепите новый мешок для пыли.

Углы пылесборника очищаются особенно тщательно. Отложения пыли мешают правильной установке мешка для пыли. В результате патрубок трубы на входе в мешок смещается и образует небольшой зазор в 2-3 мм.

Через этот зазор часть загрязненного воздуха попадет в моторный отсек, что приведет к преждевременному отказу двигателя.

Для информации. Любой более надежный фильтр пропускает пыль. Под действием электромагнитного поля частицы пыли притягиваются и осаждаются на двигателе. Это может повредить двигатель.

Продувка моторного отсека осуществляется вне корпуса. Для этого включите пылесос со снятыми фильтрами, включите его на полную мощность и подержите минуту.

Наиболее популярны пылесосы с рукавными фильтрами .

См. Также: Прорези

Пылесос с аквафильтром

Как очистить циклонный фильтр пылесоса

Порядок очистки устройств с фильтром для воды следующий:

  1. Отсоедините шланг и протрите его пылью e .
  2. Снимите емкость для грязной воды.
  3. Удалите грязную воду.
  4. Промойте емкость в теплой воде с добавлением моющего средства. При необходимости снимите и очистите воздухоочистительный фильтр.
  5. Все постиранные вещи тщательно просушиваются.
  6. Очистите отсек пылесборника влажной тканью или салфеткой.
  7. Установите все снятые детали.

Наилучшего результата при чистке ковров и мебели пылесосом с фильтром для воды достигли немецкие товары .

Пылесос с циклонным фильтром

Очистка проводится так же, как и в устройствах с фильтром для воды.

Единственное отличие — физическое состояние содержимого контейнера для порошка. В пылесосах с аквафильтром грязные отложения находятся в сжиженном состоянии. В вихревых аппаратах вся пыль сухая.

Совет. Фильтры и внутренние части пылесоса необходимо очищать после каждой очистки.

Содержимое контейнера встряхивают в мусорную корзину и ополаскивают под струей горячей воды.

Производит одни из самых надежных пылесосов с циклонным фильтром .

Пылесос с HEPA фильтром

Дополнительный фильтр HEPA используется как дополнительное средство очистки потока отработанного воздуха от пыли. Производители гарантируют бесперебойную работу устройства при определенном количестве чисток.

Эти фильтры желательно заменить новыми по истечении срока их службы. Для увеличения срока службы их моют под проточной водой с обязательной тщательной сушкой.

Сложности, с которыми можно столкнуться во время работы

Сделать циклонный фильтр своими руками или даже самодельный пылесос, как мы убедились, несложно, если есть необходимые материалы.

В некоторых случаях желательно принести металлические контейнеры для сбора мусора, так как они считаются более прочными. При наличии невероятно мощного пылесоса пластиковое ведро может, так сказать, «разрушиться». Он втягивается внутрь из-за сильного всасываемого воздушного потока. Такое случается очень редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но при этом будут видны повреждения изделия. Так что всегда нужно учитывать качество пластика и мощность устройства. В случае дорожного конуса такой проблемы не возникает.

История изобретения

До недавнего времени в комплект всех пылесосов входил мешок для мусора. Однако в конце 1970-х годов британский инженер Д. Дайсон предложил миру совершенно иную конструкцию. Инженера не устроила скорость, с которой мешки пылесоса засорялись и их мощность всасывания уменьшалась. Не найдя подходящего варианта среди существовавших на тот момент очистителей, он разработал собственную копию методики.

Это был пылесос нового типа: циклонный. Дайсон взял за основу своего изобретения принцип очистителей воздуха. В них поток внутри вращается по спирали, увеличивая скорость в области сужения отстойника. За 15 лет работы инженер создал 5127 прототипов современного пылесоса. Только в 1986 году японская компания Apex Inc взяла на себя производство одной из моделей Dyson. Ему дали название G-Force.

В 1993 году инженер открыл собственный исследовательский центр, где продолжил совершенствовать свои технологии. Здесь ему удалось создать устройство, способное собирать даже мелкую пыль. Пылесос «Дайсон», цена на который пока достаточно высока, — один из лучших вариантов подобной техники.

Практически каждая современная компания в этой отрасли использует эту технологию. Но у каждого из них есть свои уникальные инженерные решения, доработки.

Как сделать циклонный фильтр самостоятельно: пошаговое руководство

В случае с циклонным фильтром вы можете сэкономить, сделав его самостоятельно из отходов.

Подготавливаем инструменты и материал

Для работы вам понадобятся:

  • пластиковая труба диаметром от 50 мм и длиной до 150 мм;
  • кусок фанеры;
  • трубка штатного пылесоса;
  • два ведра по 5 л и 10 л;
  • гидравлический угол 30 градусов;
  • электродрель с коронкой и различными сверлами;
  • управлять;
  • компасы строительные;
  • карандаш;
  • головоломка;
  • зажим;
  • канцелярский нож.

Изготавливаем корпус

  1. Возьмите нож и обрежьте 5-литровое ведро по бокам.
  2. Переверните емкость вверх дном, поместите ее на кусок фанеры и обведите карандашом ее окружность.
  3. С помощью строительного циркуля отметьте 30 мм на периферии, нарисуйте еще один круг и вырежьте лобзиком.
  4. Создайте форму под кольцом. Для этого ведром нарисуйте еще один круг — условно отметьте нижнюю точку и с помощью циркуля сделайте диагональные отметки примерно 100 мм в обе стороны.
  5. Возьмите коронку диаметром 50 мм и проделайте в отмеченных местах отверстия, но только так, чтобы они не выходили за указанное кольцо.
  6. Отмерьте 50 мм от основного кольца и нарисуйте круг, точки которого будут соприкасаться с прорезанными отверстиями.

Соединяем заготовки

Поместите вырезанное кольцо на ведро объемом 5 литров вверху, где были обрезаны бока, и закрепите саморезами изнутри

важно заделать все зазоры и отверстия между деталями, поэтому используйте больше крепежа по окружности. Крышку ведра на 10 л вырежьте ровно по центру и закрепите на баллоне саморезами

Монтируем входной патрубок

На стороне, противоположной отверстию цилиндра, необходимо закрепить патрубок. Для этого отойдите на 10 мм от низа и используйте коронку на 50 мм, чтобы сделать входное отверстие. Для большей герметизации гидравлического угла просверлите отверстие, вырезанное в форме капли. Затем при помощи герметика и самореза закрепите уголок.

Второй патрубок устанавливается аналогично. Пластиковая трубка диаметром 50 мм и длиной 100–130 мм вставляется в центр дна баллона. Можно вырезать из фанеры небольшой квадрат и с помощью коронки проделать отверстие 50мм, затем вставить трубу и закрепить герметиком.

Монтируем фигурный элемент

Суть процедуры — установка фигурного фанерного элемента, так как именно он будет создавать завихрение в цилиндре. Закрепите пластину на расстоянии 10 мм от края открытой части цилиндра, при этом фигурный элемент не должен касаться трубы

С внешней стороны приклеивающуюся часть пластины зафиксируйте саморезом, при этом важно, чтобы она располагалась строго горизонтально

Окончательная сборка

Завершающий этап сборки предполагает соединение уже готовых деталей, а именно самого цилиндра и большого ковша. Ранее установленная крышка большого ведра поможет вам уверенно лечь. Общая высота конструкции составит 45-60 см.

Циклон своими руками - пошаговый мастер-класс по строительству своими руками, подробные схемы сборки конструкций в домашних условиях

Как сделать циклон для пылесоса своими руками: устройство сепаратора + подробная инструкция изготовления | украшение дома

Создание циклона для пылесоса - схемы конструкции и дома

Как сделать циклон для пылесоса своими руками: устройство сепаратора + подробная инструкция изготовления

Как сделать циклон для пылесоса своими руками: сделать циклонный фильтр в домашних условиях

Циклон своими руками: способы собрать устройство в домашних условиях, подготовка материалов и инструментов + подробная инструкция

Циклон своими руками - пошаговый мастер-класс по строительству своими руками, подробные схемы сборки конструкций в домашних условиях
Циклон своими руками - пошаговый мастер-класс по строительству своими руками, подробные схемы сборки конструкций в домашних условиях

Циклон своими руками: способы собрать устройство в домашних условиях, подготовка материалов и инструментов + подробная инструкция

Как сделать циклонный фильтр для пылесоса своими руками

Циклонный фильтр из пластиковых ведер своими руками - своими руками

Как подключить самодельный циклон

Вставьте гофрированный шланг любого рабочего инструмента во входное отверстие и вставьте шланг пылесоса в выходное отверстие вместо рабочего приспособления. Перед началом работы запустите пылесос, затем инструмент. Осколки или мусор будут проходить через гофрированную трубку прямо в самодельный циклонный фильтр. Мусор просеивается в цилиндр, а чистый воздух выпускается через выпускное отверстие пылесоса.

Подготовительные действия

Когда все материалы собраны для изготовления циклонного пылесоса своими руками, можно приступать к подготовке отдельных деталей. Сначала в верхней части ствола необходимо проделать эллиптическое отверстие для подводящего патрубка, который будет крепиться к стенке ствола под тангенциальным углом, уходящим внутрь на 10-15 см.

Как вариант, можно сделать съемный циклон своими руками с помощью бытового пылесоса, если использовать кусок пластиковой трубы 40Х100 мм и вставить в крышку патрубок, которым будет плотно закрываться больший диаметр.

Сборка рабочего агрегата

В проделанные отверстия вставляются трубы, которые фиксируются саморезами. Для герметизации стыков их сваривают горячим клеем с помощью теплового пистолета.

Шланги для подключения к пылесосу и входное отверстие для удаления мусора лучше всего использовать гофрированные, разработанные специально для этого типа бытовой техники.

Если вам нужно удлинить ответвление трубы, например, чтобы через мастерскую вести к машине, вы можете добавить кусок гладкой пластиковой трубы. Но следует учитывать, что в таких трубах происходит накопление статического электричества под влиянием скорости движения частиц.

Это значит, что нужно использовать пластик со встроенным металлическим проводом, идущим в контур заземления, или обмотать трубу фольгой, которая также заземляется.

Таким образом, строительный пылесос своими руками будет работать по правилам пожарной безопасности и приобретет безопасные качества как продукт производства.

Еще один секрет надежной службы самодельного устройства — предотвращение деформации корпуса из-за пробки, которая иногда образуется в трубке, когда она проходит через мягкий материал, например опилки.

Проблему легко устранить, вставив в ствол несколько металлических рамок в виде кружков. Это добавит весу устройству, но предотвратит его поломку.

Изготовление дополнительных фильтров

Воздухозаборник бытового пылесоса создает внутри сборника для мусора давление, отличное от внешнего. В разреженном воздухе частицы пыли и мусора падают под действием собственной силы тяжести и под действием сил инерции.

Чтобы поступающие отходы можно было разделить на мелкую и крупную фракции, нужны дополнительные фильтры, которые в конечном итоге превратят бытовую технику практически в промышленный пылесос своими руками.

можно купить готовый масляный фильтр, на котором будут оседать мелкие частицы пыли, либо сделать циклонный фильтр для пылесоса своими руками. Он может выглядеть как резиновая крышка с множеством мелких отверстий или кусок ткани.

Почему пылесос все равно выходит из строя

При использовании этого метода вся мелкая пыль попадет в мешок пылесоса, а более крупные или мелкие фракции просто осядут и останутся в ведре. Как уверяют самоделки, более 95% строительного мусора откладывается в сепараторе и только 5% попадает прямо в пылесборник домашнего пылесоса.

Однако дело в том, что даже эти 5% способны постепенно убить пылесос. Более того, даже для промышленных циклонов заявленный КПД редко превышает 90%, но как насчет изделий ручной работы, где аэродинамика далека от совершенства. принцип сборки циклона для бытовых пылесосов

Для 100% сбора мелочи требуется электрофильтр или барботажная колонна.

Кстати, от некоторых видов пыли возникает очень сильное статическое напряжение. Будьте осторожны при работе.

Поэтому на многих циклонах, даже собранных на заводе, фланец заземлен.

Пять процентов мелкой древесной щепы, конечно, не испугают бытовой пылесос. Что, если во время сколов это была мелкая бетонная пыль?

Попадая внутрь такие частицы, они плотно забивают фильтр.

И это происходит очень быстро. Вся эффективность «циклона» падает минимум на 2/3 за несколько минут.

Основная проблема — мешок для пыли. Он плотный, а площадь фильтрации небольшая. Поэтому он не подходит для штукатурки и обрезков бетонных стен.

Что делать? Не можете обойтись без настоящего строительного устройства? При напряженной работе реально экономит только дорогой и профессиональный инструмент.

Самодельный циклон из пластикового ведра

Если у вас под рукой нет подходящего шва, можно использовать более дешевую тару. Пластиковое ведро (например, краска) для этого отлично подойдет).

Ковш циклона бывает разных размеров, но чем больше, тем лучше.

Дополнительно нам понадобится горловина сифона (раковина для мытья) и пластиковая бутылка.

При изготовлении самодельных циклонных пылесосов многие мастера сталкиваются с тем, что их агрегаты неадекватно справляются со своей задачей.

Проблема обычно в том, что воздушный поток движется с очень высокой скоростью. В результате даже средние и крупные частицы пыли просто не успевают осесть.

Однако эту проблему легко исправить. Для этого достаточно будет снизить скорость выхода воздуха из циклона.

Сделать это очень просто. На входе в циклон необходимо будет установить отрезок канализационной трубы диаметром 40 мм, а на выходе всасывающее отверстие должно быть большего диаметра. В этом случае можно использовать пластиковую бутылку объемом 2,5 литра (ее диаметр — 110 мм).

Как сделать циклон для пылесоса: 4 экономичные идеи

Первым делом просверлите в крышке пластикового ведра два отверстия: посередине и ближе всего к краю.

Вставьте ПЭТ-бутылку (а точнее ее часть) в отверстие в центре крышки. Отрежьте горлышко и дно бутылки.

Как сделать циклон для пылесоса: 4 экономичные идеи

Примечание: длина бутылки должна быть такой, чтобы внутри ведра расстояние между нижним краем и дном составляло не менее 15 см.

Внутри флакона устанавливается горловина сифона, а к ней снаружи присоединяется отрезок шланга, который в свою очередь присоединяется непосредственно к пылесосу.

Как сделать циклон для пылесоса: 4 экономичные идеи

Вставьте кусок пластмассовой трубки с выходом под углом во второе отверстие крышки ведра.

В итоге остается только закрыть ведро крышкой и подключить пылесос, а также шланг, по которому будет стекать пыль (опилки, стружка и т.д.). Система пылеудаления оказалась очень простой, но эффективной. Его может собрать любой мастер.

Как сделать циклон для пылесоса: 4 экономичные идеи

Подробно о том, как сделать циклонный фильтр из пластикового ведра своими руками, можно увидеть на видео ниже. Этой идеей поделился автор YouTube-канала доктор ЛОМ / Dr. Lom.

Из основных достоинств такой конструкции стоит отметить невысокую стоимость (многие необходимые материалы доступны).

Тканевый мешок для пыли

Как сделать фильтр для пылесоса своими руками из тех материалов, которые есть в подсобном хозяйстве? Пригодится плотная сумка из любой ткани, готовой обуви или специально сшитой.

вам понадобится кусок печатной платы, размер которого соответствует вашему существующему пылесосу, чтобы прикрепить к нему мешок. Для удержания части мусора, попадающего в мешок, также необходим зажим для фиксации всего фильтра.

Более совершенные фильтры

Для лучшей очистки воздуха в столярной мастерской можно собрать фильтр для воды для пылесоса своими руками. Найдите кусок пластиковой канализационной трубы небольшого диаметра.

Его нужно будет разрезать на две части, затем, проделав отверстие на стороне одной из частей, вставить в нее другую часть, чтобы получить Т-образное соединение, которое не мешает свободной циркуляции воздух.

Внизу трубы просверливаются отверстия в два ряда для протока воды. Таким образом, самодельный циклонный фильтр с полипропиленовым соединительным коленом дополняется конструкцией водяного фильтра.

При этом воду следует наливать только перед использованием прибора и проследить, чтобы фильтр внутри слегка касался жидкости, не позволяя ей упасть на рабочие поверхности. Вода поглощает более мелкую пыль и служит для лучшей очистки потока пыли.

Аквафильтр из подручных средств

Циклонный фильтр для пылесосов
Если у вас возникли проблемы с поиском фильтра для воды, купленного в магазине, можно смело изготовить циклонный фильтр для пылесоса своими руками. Для этого понадобится только пластиковая труба, размеры которой задаются по размеру емкости (подойдет канализация небольшого диаметра).

Чтобы сделать фильтр самостоятельно, вам нужно разрезать трубку на части и плотно соединить ее в Т-образной форме, чтобы воздух проходил между камерами, а боковые ответвления должны были быть амортизированы воздухопроницаемым тканевым материалом.

Внизу, в основании широкой детали, необходимо проделать шахматные отверстия (для забора воды). Далее нужно соединить циклонный фильтр с фильтром для воды с помощью полипропиленового колена так, чтобы фильтр для воды, находясь внутри емкости, слегка касался воды.

Вода добавляется непосредственно перед использованием пылесоса.

Пошаговая инструкция сборки циклона

В продаже много вихревых пылесосов. Агрегаты различаются по мощности, назначению и стоимости. Если хотите сэкономить, можете попробовать собрать сепаратор самостоятельно из дешевых материалов.

Такой единый фильтр можно успешно применить как дополнение к строительному инструменту:

  • головоломка;
  • пробойник;
  • электродрели и др.

Работа такого строительного инструмента часто сопровождается значительным выбросом пыли и мелких частиц разной природы.

Между тем, современные строительные инструменты оснащены специальным каналом для удаления отходов переработки непосредственно в процессе производства.

Пылесос для стройки
Одна из нескольких моделей строительных пылесосов, в которых циклонный фильтр используется как дополнительная принадлежность. Эффективный инструмент для чистой работы

Но для использования этого канала понадобится циклон или, на крайний случай, специально разработанный для строительства пылесос.

Варианты изготовления самодельного циклона могут быть разными. Все зависит от используемой материальной базы и видения проекта исполнителем.

Однако в любом случае необходимо соблюдать технологические критерии, определяющие правильную работу сепаратора:

  1. Форма тела.
  2. Положение входных и выходных каналов.
  3. Пропорции в размерах компонентов.

То есть конструкция циклона должна обеспечивать как действие закрученного потока, так и эффективное отделение мусора. Рассмотрим пошаговое выполнение одного из возможных проектов своими руками.

Шаг 1 — инструменты и базовые материалы

Из материалов, необходимых для изготовления циклона, вам потребуются:

  • пластиковый гидравлический шланг длиной 125-150 мм, диаметром 50 мм;
  • санитарный уголок из пластика 30°;
  • два пластиковых ведра по 10 и 5 литров;
  • листовая фанера;
  • стандартный всасывающий шланг.

В набор инструментов для изготовления циклона для пылесоса и сборки его вручную входят: электродрель с набором сверл (в том числе коронкой 50 мм); электрический лобзик; измерительно-чертежный инструмент; отвертки, нож, зажим.

Шаг 2 — изготовление корпуса и других деталей

Первым делом делаем цилиндрическую деталь. Для этого используется небольшое пластиковое ведро (пять литров). Верх ведра, выполненный в виде одной стороны, срезается с учетом остальных ровных краев по линии реза.

Разметка и вырезка круга
Разметка для изготовления кольца, которое будет играть роль заплечика цилиндрической части (корпуса) будущего циклонного сепаратора

Получившаяся цилиндрическая емкость, напоминающая небольшой конус, переворачивается вверх дном, устанавливается на лист фанеры и профилируется по диаметру.

Начиная от круга, отмеченного 30 мм, по направлению к периферии, отметьте еще один круг. Затем по разметке вырезается кольцо.

Вырез формы
Разметка и резка электролобзиком фасонного элемента циклона. Помимо лобзика нужна коронка для распила дерева

Далее необходимо вырезать фигурный элемент, для чего используется режущая коронка по дереву диаметром 50 мм и лобзик. Внешний диаметр ступицы фасонного элемента равен внутреннему диаметру нарезанного ранее кольца.

Детали циклонного сепаратора
Примерно такой вид готовых комплектующих получается после завершения подготовительных работ по изготовлению циклона своими руками из распространенных материалов

В результате проделанной работы получаются две части (как на фото выше) будущего циклонного сепаратора, изготовленные из листовой фанеры.

Шаг 3 — соединение заготовок с цилиндром

В этот момент вырезанное из фанеры кольцо кладут и закрепляют по линии верхнего края на цилиндрический сосуд, заранее приготовленный из небольшого ведра.

Крепление осуществляется саморезами равномерно по всей окружности. Места соединения кольца и ковша тщательно уплотнены по кругу.

Прикрепляем кольцо к краю
Крепление фанерного кольца к корпусу цилиндра малого циклона. Рекомендуется предварительно разметить отверстия и просверлить на меньшую глубину для большего удобства ввинчивания шурупов

Установленное фанерное кольцо следует со стороны открытой части цилиндра дополнить крышкой большого пластикового ведра.

Но сначала следует разметить крышку и вырезать строго по центру отверстия диаметром, равным внутреннему диаметру фанерного кольца. Наденьте вырезанную часть крышки на кольцо и закрепите.

Крышка большого ведра
Наложение заготовки крышки большого пластикового ведра на плоскость фанерного кольца. Получается своеобразный стыковочный элемент циклонного сепаратора с мусорным контейнером

Шаг 4 — монтаж входного патрубка

Впускной патрубок монтируется в районе дна подготовленного баллона. Учитывая, что в полностью собранном состоянии ствол будет перевернут, патрубок будет вверху циклона.

Начав с нижней плоскости примерно 10 мм, с помощью коронки проделывается отверстие 50 мм. Чтобы угол наклона сантехники плотно «сидел», форму отверстия подгоняют под «каплю».

Монтаж впускного трубопровода
Создание входного канала циклона с помощью гидравлического уголка. Использование угла позволяет задать направление потока строго по касательной к стенке цилиндра циклона

Гидравлический уголок обрабатывается герметиком, устанавливается в отверстие и фиксируется саморезами.

Аналогичная операция проводится и по установке второго — отводного патрубка. Это отрезок сантехнической трубы диаметром 100–150 мм, который устанавливается прямо в центре дна небольшого баллона.

В итоге после принятых мер должна получиться конструкция, как на следующем изображении:

Установка розетки
Изготовление отводного канала с помощью отрезка гидравлического шланга диаметром 50 мм. Для усиления опоры канала при установке используется деревянная пластина

Гидравлический шланг для прочности дополнительно оснащен фанерной оболочкой. Рекомендуется сделать два таких элемента и установить их по обе стороны от дна. После установки вынимаем формы саморезами. Конечно, не забудьте нанести на стыки герметик.

Шаг 5 — монтаж фигурного элемента

Одним из важных моментов сборки циклона своими руками является установка фигурного элемента, предварительно сделанного из листа фанеры. Именно благодаря этому элементу внутри циклонного цилиндра образуется среда, способствующая эффективному разделению.

Фасонный элемент устанавливается на расстоянии примерно 10 мм от края открытого участка цилиндра. При этом плоскость фигурной пластины, направленная внутрь цилиндра, не должна соприкасаться с патрубком выпускного канала.

Расстояние между конечной кромкой сопла и плоскостью рисунка составляет 25-30 мм, но допускается экспериментально подобрать оптимальное расстояние.

Установка фигурного элемента
Монтаж фигурного элемента — пластины, вырезанной из листа фанеры. Этот элемент во время работы циклона выполняет своего рода режущую функцию, предотвращая улавливание мусора из бункера

После установки пластины строго параллельно днищу баллона крепление проводят такими же саморезами с внешней стороны баллона, вкручивая саморезы в зоне, строго прилегающей к внутренней стенке.

Для крепления достаточно трех-четырех саморезов, использовать герметик здесь не нужно.

Шаг 6 — полная сборка циклонного сепаратора

Собственно, после завершения монтажа фигурной пластины конструкция циклона фактически собирается. Остается только «посадить» законченную сборку маленького цилиндра на большое пластиковое ведро.

Сборка циклона

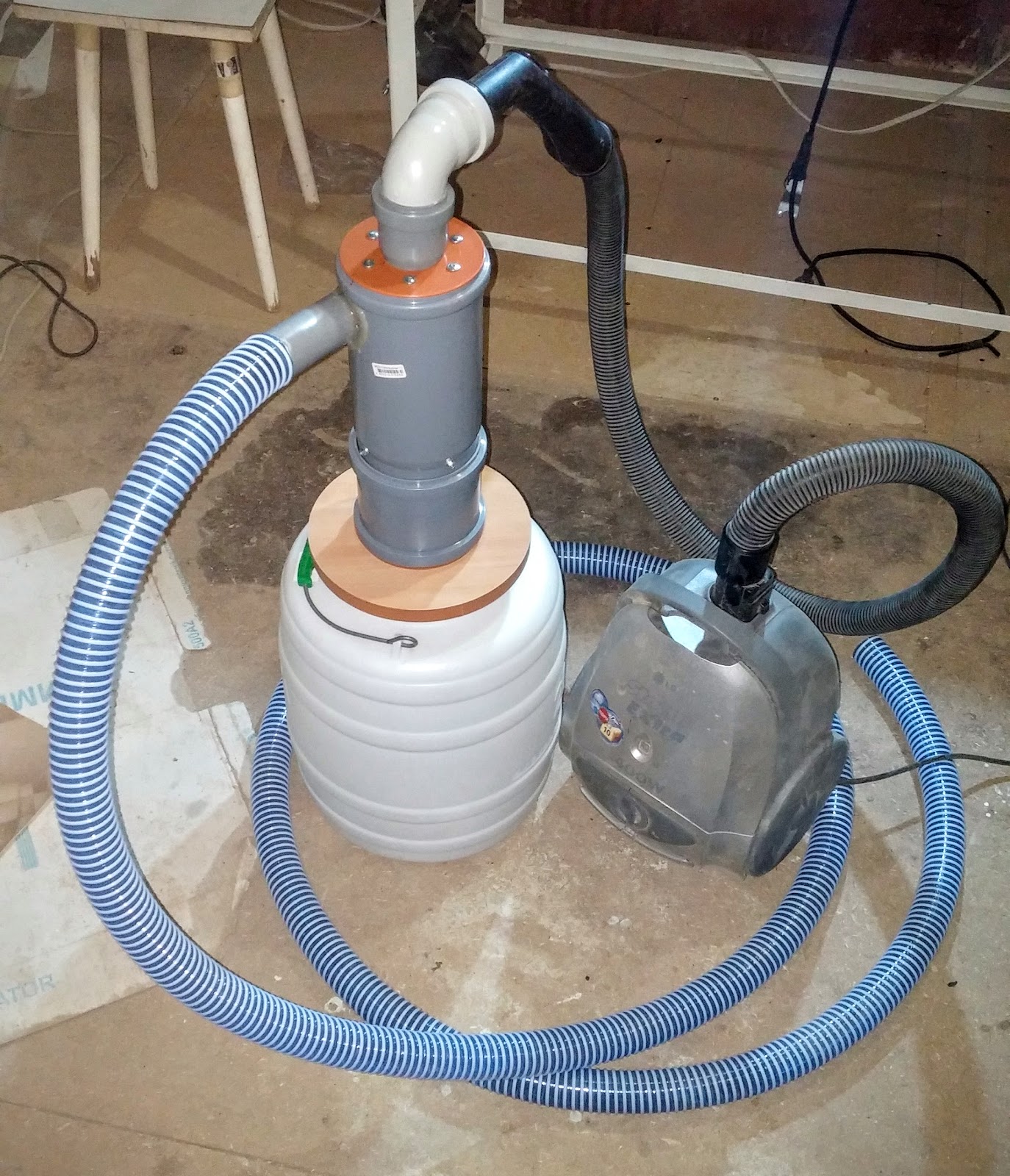

Циклонный сепаратор своими руками полностью собран из подручных материалов. Конструкция предусматривает объемный сбор строительного мусора и может успешно применяться в повседневной практике

Плотная посадка в этом случае обеспечивается частью большой площади крышки ковша, которая ранее была прикреплена к нижней плоскости фанерного кольца малого цилиндра.

Как видно по счетчику, общая высота конструкции чуть больше 50 см. При этом сборник мусора (нижняя часть) довольно громоздкий.

Использование других емкостей

Вместо пластикового мусорного ведра можно снять обрешетку из фанеры, ДСП или деревянных досок. Принцип подключения к трубам и пылесосу остается таким же, как и в случае использования готового продукта.

Еще проще было бы собрать циклон для пылесоса своими руками из ведра, металлического или пластикового, с крышкой. Если объем мусора небольшой, то этого объема хватит для работы.

Но чем меньше площадь, предназначенная для скопления пыли и строительного или производственного мусора, тем чаще ее придется сбрасывать.

Улучшение конструкции

Несмотря на правильную сборку и устройство фильтра для пылесоса своими руками, ни один самодельный прибор полностью не очистит воздух на 100%. Это может только снизить процент вредных веществ и мелкой пыли на выходе. Все эти показатели зависят от мощности используемого электродвигателя, объема емкости для сбора мусора, качества и длины труб, а также их диаметров.

Оптимальный размер форсунок, качество фильтрующего материала, размер и конструкция бочек определяются опытным путем в домашнем производстве. Конечно, очень многое зависит от вида мусора.

В мастерской к приточному дымоходу можно добавить конусообразный пылеуловитель. Он может быть из металла, пластика или фанеры. Максимальный эффект достигается за счет подвешивания вытяжки прямо под станочной пилой.

Строительный пылесос своими руками: что нужно

Как уже говорилось выше, можно использовать обычный бытовой пылесос. Но многих мастеров такой вариант не привлекает, поэтому лучшим решением становится самодельный агрегат.

Для изготовления такого устройства вам понадобится старый бытовой пылесос, даже если он сохранился со времен далекого советского прошлого. Это преимущество в том, что самодельные пылесосы можно делать из ненужных старых агрегатов.

Итак, извлекаем из пылесоса такие предметы как:

  • Двигатель;
  • Кабель для подключения устройства к сети;
  • Устройство регулирования мощности;
  • Колебания всасывания.

Для корпуса подготовьте:

  • Пластиковая трубка диаметром 5 см;
  • Емкость с крышкой;
  • Лист фанеры толщиной около 0,5 см;
  • 14 гаек и болтов М6;
  • Полоса оцинкованная листовая;
  • Автомобильный фильтр (от маршрутки);
  • Переключатель — 220 В;
  • Герметик;
  • Наждачная бумага;
  • Палочки для клеевых пистолетов;
  • Гофрированный шланг (может быть от стиральной машины);
  • Резьбовая шпилька с гайками и шайбами;
  • Гофра электросистемы ПНД32.

Стоит сразу подготовить инструменты:

  • Дрель;
  • Клей-пистолет;
  • Пистолет для герметика;
  • Ключи слесаря;
  • Отвертки;
  • Нож;
  • Головоломка;
  • Кусачки.

Изготовление

На расстоянии примерно 10 сантиметров от верха емкости делаем отверстие, в которое подключаем трубку. Отверстие должно быть овальным и прямым. Патрубок расположен под небольшим наклоном вниз, плотно прижат к стене. При помощи клеевого пистолета нужно подкорректировать результат, как на изображении 2.

Трубка, вставленная в предварительно просверленное отверстие в стволе

Прикрепляем изнутри переходник для подключения всасывающего шланга.

Вырезаем два круга размером примерно в половину крышки, просверливаем отверстия под болты. Детали крепятся с двух сторон. После протыкания остальных кругов наждачной бумагой их поверхность очищается от заусенцев. Покрываем изделия по периметру герметиком, после чего устанавливаются и окончательно фиксируются. По центру проделывается отверстие для штифта. Чуть левее будет отверстие для забора воздуха побольше.

Расположение штифта и вентиляционное отверстие

Нам нужен воздушный фильтр без сетки (он будет забиваться мусором, что крайне невыгодно), в который он помещен. Его необходимо удалить плоскогубцами. Одна сторона баллона должна быть закрыта фанерной заглушкой. Фильтр крепится к штифту гайкой.

Кстати, фильтр поможет не только избавиться от пыли, но и предотвратит вдыхание мелких опасных частиц, например, тонера. Если в этом случае использовать обычный пылесос, пакеты легко забиваются тонером. В этом случае все частицы осядут в сборном контейнере.

Электродвигатель пылесоса можно разрезать вместе с пластиковыми деталями для облегчения соединения. Чтобы прикрепить его к крышке, вам понадобится зажим, который можно сделать из полосы жести.

Переключатель и регулятор расположены рядом. После этого все детали соединяются между собой проводами и соединяется провод с вилкой.

Убедитесь, что все подключено правильно и нет оголенных проводов, и только после этого проверьте работу устройства.

Положение двигателя, переключателя и регулятора мощности

Всасывающая трубка обычно недостаточно длинная, поэтому ее расширяют гофрированной трубкой.

Стандартные насадки пылесоса помогут навести порядок в любой мастерской. Их также можно использовать для подключения к оборудованию, для прямого сбора отходов с помощью простых переходников.

Итак, самодельный циклонный строительный пылесос готов!

Преимущества использования приборов циклонного типа

При строительстве и ремонте всегда образуется большое количество пыли и осколков кирпича, камня, стекла и бетона. На территории также оседает пыль от растворов и шлифовок при отделочных работах.

Удаление всего этого мусора можно сделать проще и быстрее, если использовать инструменты для механической очистки.














В домашних цехах, связанных с деревообрабатывающим производством, помимо некоторых отделочных материалов, таких как гибкие обои, образуется большое количество стружки, опилок и другой промышленной пыли.

Для поддержания здоровья необходимо своевременно очищать воздух помещения от скопления пылевых отходов. Во всех этих случаях самодельный циклонный агрегат очень поможет.

Создание из канализационных труб

Хорошую насадку можно сделать и из канализационных труб ПВХ. Для этого требуются 2 трубы диаметром 11 и 5 см, емкость цилиндрической фирмы большего диаметра (например 20 см) и колено на 90 градусов.

Порядок действий следующий:

  1. В трубе диаметром 11 см необходимо просверлить отверстие возле выхода.
  2. Вставьте в нее колено и поверните так, чтобы отверстие внутри «смотрело» в противоположную сторону от ручки.
  3. Отрежьте колпачок для тубуса диаметром 11 см так, чтобы остался край шириной примерно 1 см.
  4. Плотно закройте дно цилиндрической емкости, просверлите сверху отверстие и закрепите крышку болтами.
  5. Закройте трубку сверху перфорированной крышкой и закрепленной трубкой диаметром 5 см.
  6. Соединяем детали.

В целом устройство выглядит так: внизу — емкость цилиндрической формы, к ней прикреплена трубка диаметром 11 см, вверху — заглушка с трубкой, закрепленная трубкой, ведущей к пылесосу. Сбоку от колена прикреплен шланг или гофрированная трубка, которая будет собирать мусор.

Этапы выполнения работы

Этот метод позволяет создать циклон из старого пылесоса. Для этого возьмите пластиковую емкость, например ведро — из нее нужно сделать фильтр. Для этого на верх емкости делается жестяная крышка. Там также необходимо проделать отверстие для пластиковых труб. Они вставляются в угловые прорези. Направление труб должно быть одинаковым: обе по часовой стрелке или обе против часовой стрелки. Пломба создается путем приклеивания места входа трубок в емкость.

Оловянный кружок с выступающей в середине длины стержнем с резьбой крепится к днищу ковша с помощью болтов. На него ставится обычный фильтр для маршрутки. Это необходимо для очистки воздуха. Когда верхняя крышка контейнера закрыта, в центре должно быть отверстие для этого штифта, что обеспечит плотное закрытие ведра гайкой.

На крышке емкости установлен мотор пылесоса с насосом и выключателем. Одно из отверстий соединено с насосом через гофрированную трубку.

Самодельный циклон для пылесоса из канализационных труб циклон для пылесоса своими руками - высокие технологии в вашем доме
Как сделать пылесос своими руками: подробная инструкция по сборке бытового прибора
Как сделать циклон для пылесоса своими руками: устройство сепаратора + подробная инструкция изготовления
Самодельный циклон для пылесоса из канализационных труб циклон для пылесоса своими руками - высокие технологии в вашем доме
Как сделать циклон для пылесоса своими руками: устройство + подробная инструкция по сборке
Циклонный фильтр для пылесосов своими руками - своими руками
Циклон для пылесосов своими руками: принцип работы и варианты изготовления фильтра из отходов
Циклон для извлечения стружки своими руками: чертеж, изготовление
Циклон для пылесосов своими руками: сделать самодельный фильтр из шланга
Циклон для пылесосов своими руками - варианты изготовления из подручных материалов

Мотор должен быть плотно прикручен к крышке, чтобы он не опрокинулся во время работы. Все крепежные пазы на дне и крышке емкости обработаны силиконом или клеевым пистолетом для обеспечения герметичности.

Циклон из дорожного конуса

Быстрый и простой способ соорудить циклон на пылесосе прямо своими руками — сделать это из дорожного конуса.

Что необходимо для работы?

Поскольку изготовление циклона будет выполнено своими руками, необходимо подготовить необходимые инструменты и расходные материалы. Итак, готовим:

  • Дорожный конус;
  • Пластиковые трубы (около 40 мм)
  • Угол 45 градусов;
  • Фанера;
  • Куски ДСП;
  • Клеевой пистолет и палочки для еды;
  • Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы сделать крышку, закрывающую конус. Вырезаем круг необходимого диаметра и делаем в нем два отверстия. Один будет в центре, второй параллельно краю, как на рисунке 6.

Ободок из фанеры с отверстиями для входа и выхода воздуха

Далее необходимо вставить трубку выступом вверх в центр круга, как показано на рисунке 7. Стык между изделием и трубкой приклеивается.

Трубка вставлена ​​в одно из отверстий

во второе отверстие также необходимо вставить трубу, но сверху прикладывают угол 45 градусов. Проходя через него, воздух закручивается в вихре. Угол находится внутри конуса.

Циклон для извлечения стружки своими руками: чертеж, изготовление
Циклон для извлечения стружки своими руками: чертеж, изготовление
Как сделать пылесос своими руками: подробная инструкция, как сделать бытовой прибор
Строительный пылесос своими руками - 2-х ходовой без циклонных отличий от обычного и уборка бетонной пыли при скалывании.
Циклон для пылесосов своими руками - варианты изготовления из подручных материалов
Как сделать циклон для пылесоса своими руками?
Циклон для извлечения стружки своими руками: чертеж, изготовление - токарь
Рекомендации по самостоятельному изготовлению циклонного фильтра для пылесоса
Промышленный пылесос своими руками - пылесос для стружки, столярные изделия, гараж, пневматический пылесос
Самодельный циклон для пылесоса из канализационных труб циклон для пылесоса своими руками - высокие технологии в вашем доме

Угловое положение для правильной циркуляции воздуха в циклоне

После этого труба приклеивается, как и в случае с первой. Крышка готова. Затем его вклеивают в конус.

Кончик конуса нужно отрезать. После этого его вставляют в крышку ведра по центру в заранее подготовленное отверстие. Место крепления приклеено. Внутри крышку необходимо укрепить кусками ДСП. Затем их соединяют саморезами.

В результате получился продукт, показанный на рисунке 9.

Готовое изделие

Что делать, если нет возможности сделать пылесос своими руками?

Конечно, далеко не все хотят делать пылесос с нуля, а необходимые детали могут отсутствовать в наличии. В этом случае отлично подойдет обычный бытовой пылесос, желательно с большой мощностью. Далее вам просто нужно сделать для него циклонный фильтр, не требующий больших затрат. Чаще всего он состоит из дорожного конуса или ведра. Рассмотрим оба варианта.

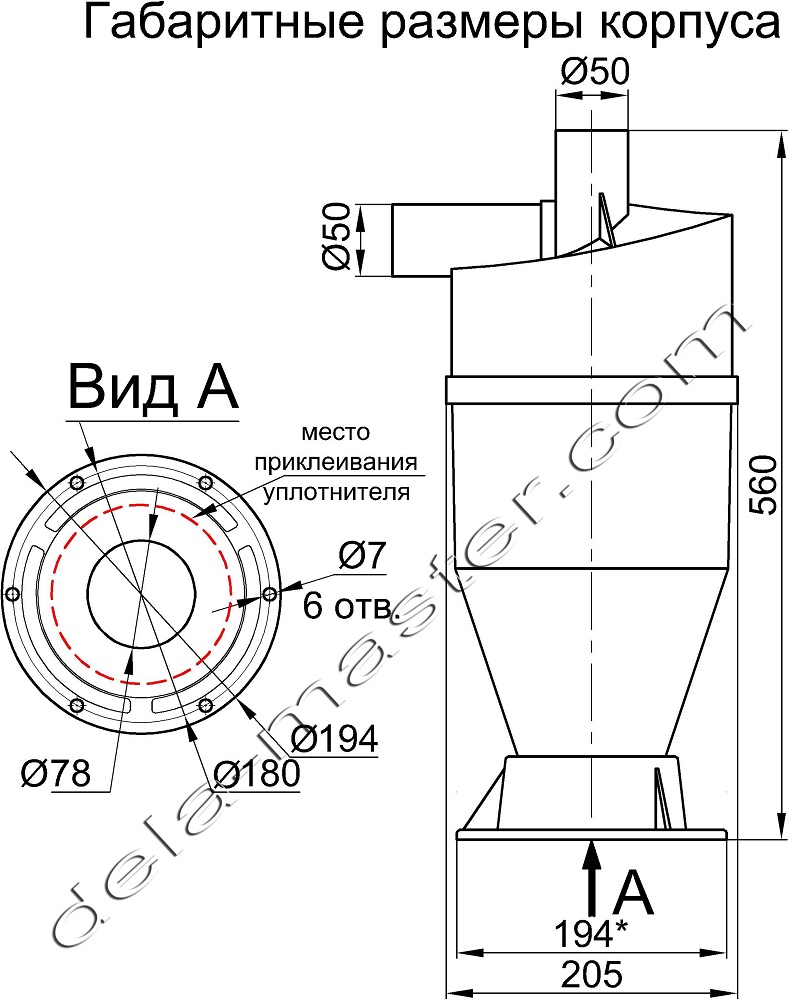

Ниже вы можете увидеть чертеж самодельного циклона.

Циклонная конструкция

Источники

  • https://svoimirykami.guru/ciklon-svoimi-rukami/
  • https://www.umeltsi.ru/prisposoblenia/6038-delaem-ciklon-dlya-pylesosa-4-praktichnyh-idei.html
  • https://domikelectrica.ru/2-sposoba-kak-sdelat-stroitelnyj-pylesos/
  • https://NiceSpb.ru/stanki/sistema-ciklon-dlya-pylesosa.html
  • https://kupisantehniky.ru/kak-sdelat-ciklon-dla-pylesosa-svoimi-rukami-ustrojstvo-separatora-posagovyj-instruktaz-po-izgotovleniu/
  • https://leaba.ru/electrician/kak-sdelat-ciklon-dla-pylesosa-svoimi-rukami-ustrojstvo-separatora-posagovyj-instruktaz-po-izgotovleniu.html
  • https://sdelairukami.ru/kak-sdelat-cziklon-dlya-pylesosa-4-byudzhetnyh-idei/
  • https://pochini.guru/sovety-mastera/sozdanie-tsiklona-dlya-pyilesosa
  • https://sovet-ingenera.com/tech/pylesosy/ciklon-dlya-pylesosa.html
  • https://TechnoSova.ru/dlja-chistoty-i-porjadka/pylesos/ciklonnyj-filtr/
  • https://septik27.ru/kak-sdelat-ciklon-dla-pylesosa-svoimi-rukami-ustrojstvo-separatora-posagovyj-instruktaz-po-izgotovleniu/

Оцените статью
Блог о фильтрах
