Фильтр Атолл с обратным осмосом: обзор моделей, инструкция и схема подключения системы очистки для воды Atoll, замена картриджей и возможные неисправности

В каких случаях требуется такие очистители?

Системы обратного осмоса используются для доочистки воды в бытовых условиях и устанавливаются в квартирах, отапливаемых частных домах, небольших офисах и кафе.

Необходимость их покупать возникает:

•
  С высокой концентрацией тяжелых металлов и солей кальция и магния;
• Если в водопроводной воде чувствуется запах хлора;
• Если невозможно удалить нерастворимые механические примеси другими методами;
• Когда в воде обнаруживаются болезнетворные бактерии.

Очистку воды мембранами нельзя назвать бюджетной, установка фильтров обратного осмоса должна быть экономически оправданной.

Важно! Решение о покупке принимается на основании результатов лабораторных исследований, подтверждающих низкое качество водопроводной воды или предварительно отфильтрованной воды из колодца. Такие системы нецелесообразно использовать для очистки технической воды.

Инструкция по монтажу и эксплуатации фильтров для воды Atoll A-450, А-550, А-560, А-575

КРАТКАЯ СПРАВКА

ACQUA PULITA — это вода с приятным вкусом, не содержащая органических или неорганических веществ в опасных или нежелательных для здоровья концентрациях, что соответствует установленным санитарным нормам и правилам.

ОБРАТНЫЙ ОСМОС — очистка воды путем пропускания ее под давлением через полупроницаемую мембрану. Это принцип, лежащий в основе фильтров обратного осмоса атолла, без использования химикатов.

МЕМБРАНА — это полупроницаемый материал, через который могут проходить только молекулы воды и кислорода.

ПРЕДВАРИТЕЛЬНЫЕ ФИЛЬТРЫ — используются для очистки воды от нерастворимых частиц, хлора, органических веществ до того, как вода достигнет мембраны, и помогают продлить срок службы мембраны.

Особенности очистителей этой ТМ

Бренд Atoll был зарегистрирован в США в середине 1980-х годов. 20-го века от Pentair, и стали широко известны после выпуска бытовых систем очистки воды с использованием технологии обратного осмоса.

На данный момент права на данную торговую марку принадлежат ООО «НПО Русфильтр», качество продукции подтверждено сертификатами:

1. ISO 9001: 2000,
2. NSF,
3. WQA.

Отличительными особенностями бытовых систем водоподготовки Atoll являются высокая производительность (в том числе благодаря компактному, но вместительному резервуару для чистой воды в базовой комплектации) и качественный пластик, поверхности и соединения.

Очищенная вода с их помощью удаляет хлор, нежелательные органические и химические примеси и другие посторонние вещества, после чего ее структура восстанавливается с помощью постфильтра.

Что включает в себя замена фильтра

Перед заменой фильтров Атолл обязательно отключите воду, закройте вентиль бака и выключите питание (если в системе есть помпа). Затем следует открыть кран и слить оставшуюся жидкость в трубке.

Для замены фильтров используется специальный ключ, который входит в комплект поставки. Пользователю необходимо:

• Уберите систему очистки Atoll из-под столешницы или раковины.
• Извлеките фильтры с картриджами из упаковки.
• Отвинтите нижний картридж с помощью гаечного ключа. Поверните против часовой стрелки.
• Выньте забитый картридж, слейте грязную воду из колбы и промойте ее.
• Нанесите силикон на уплотнительное кольцо.
• Вставьте новый компонент в баллон и закрутите его по часовой стрелке.
• Поместите прибор под раковину.
• Включите воду и убедитесь, что в системе нет протечек. Рекомендуется в течение недели следить за системой во избежание протечек.

Регулярная замена картриджей Atoll помогает поддерживать высокое качество воды. После установки новых фильтров систему необходимо промыть через нее 20-25 литрами жидкости. Сначала вода будет молочной из-за образовавшихся пузырьков, но быстро пройдет.

Как самостоятельно заменить картриджи в фильтре обратного осмоса?

По статистике, это, пожалуй, самый популярный вопрос среди пользователей фильтров для воды, работающих по принципу обратного осмоса. При этом самостоятельно менять картриджи обратного осмоса решено в двух случаях:

1. Решение изначально было принято при покупке нового фильтра: «Сам все поменяю”;
2. Желание уйти от услуг по ремонту и обслуживанию фильтров для воды.

В этой статье вы узнаете, как самостоятельно заменить картриджи в фильтре обратного осмоса без посторонней помощи в тех случаях, когда фильтр для воды исправен и вам нужно только провести плановую замену сменных модулей.

Схема подключения фильтра Атолл

Фильтры очистки атолл можно подключить самостоятельно, без привлечения специалиста.

Приобретая фильтры этой марки, вы получаете следующий набор:

• Система очистки воды со сменными картриджами.
• Пластиковый ключ.
• Кран чистой воды и комплект подключения.
• Две пластиковые трубы длиной 2 метра.
• Кран подачи воды.
• Тройник.
• Синие скобки для предотвращения случайного отключения (дополнительная установка).

Схема подключения:

• A — белый шланг — подключается к крану чистой воды.
• Б — красная труба — подключается к трубе.

Шаг 1: Соедините шланги с помощью быстроразъемных соединителей.

Внимание! Перед резкой трубы убедитесь, что длина соединения достаточна. Для монтажа не нужны инструменты, главное, чтобы трубы были обрезаны равномерно, это обеспечит защиту от протечек.

1. Отрежьте трубу под прямым углом.
2. Вставляем трубку в разъем до упора. Его нужно утопить на 5-6 мм, чтобы он плотно затянулся соединительным кольцом.
3. Установите синий кронштейн, чтобы предотвратить случайное отключение.

Чтобы отсоединить трубку, снимите синий кронштейн, нажмите на кольцо у основания, удерживая его в этом положении, потяните трубку.

Шаг 2 — Просверлите отверстия для крана чистой воды и подсоедините его к фильтру.

— Место под краном должно иметь диаметр 13 мм, при этом важно учитывать, что длины синего шланга достаточно для подключения крана чистой воды к фильтрующей установке, и ничего под раковиной или стойкой работы мешает установка шланга к крану чистой воды.

При установке крана чистой воды используется следующая схема:

В комплект поставки крана входит комплект деталей, также кран может иметь быстроразъемный соединитель. Они обеспечат надежную герметизацию стыков.

Варианты подключения шланга к крану пресной воды:

Возможна установка крана на поверхность стола.

Шаг 3: Подключаемся к магистрали холодной воды (температура не должна быть выше 38 ° С, иначе фильтр не заработает).

При выполнении всех работ с трубопроводами используйте чистые резиновые перчатки, чтобы предотвратить попадание бактерий в систему.

1. Закрываем кран подачи холодной воды. Открываем кран холодной воды на смесителе и сбрасываем давление. Если он продолжает течь, закройте главный вентиль дома или квартиры.
2. Система подключается к водопроводу через водопроводный узел.

— Собираем водопровод, соединив тройник и кран подачи воды по рисунку:

Вкручиваем кран подачи воды в тройник при помощи ФУМ-ленты. Важно не повредить резьбу, поэтому используем разводной ключ или гаечный ключ.

• Ослабьте накидную гайку и отсоедините смеситель и шланг.
• При необходимости замените прокладку накидной гайки.
• Установите узел в прорезь шланга смесителя:
• Подключаем шланг от фильтра и шаровой кран подачи воды (или иглу, в зависимости от комплектации.

Шаг 4: очистите и приступайте к работе

1. Первый картридж уже установлен производителем, остальные должны быть предоставлены вам. Откручиваем колбу пластиковым ключом, снимаем с картриджа защитную пленку и устанавливаем в колбу. Поворачиваем колбу руками без ключа.
2. Открываем водопроводный кран.
3. Откроем кран чистой воды.
4. Убедитесь в отсутствии утечек.
5. Через несколько минут закройте кран чистой воды.

Система готова к использованию!

Регулярно проверяйте герметичность в течение первой недели использования. Молочный цвет воды не повод для беспокойства, это пузырьки воздуха, которые в ближайшее время исчезнут.

Инструкция по замене фильтров Атолл

В комплекте с фильтром идет специальный ключ, который понадобится для дальнейшей замены фильтра. Это нужно делать каждые полгода.

1. Для удобства аккуратно убираем систему из-под раковины или столешницы. Для этого перекрываем воду прямо на фильтре и накопительном баке или общий водопровод в квартире.
2. Далее берем комплект фильтров Атолл с картриджами, достаем их из упаковки.
3. Специальным ключом открутите нижний картридж против часовой стрелки. Вытаскиваем загрязненный картридж, сливаем грязную воду из колбы и промываем. Смазываем уплотнительное кольцо муфеля специальным силиконом, входящим в комплект.
4. Выпускаем новый картридж из целлофановой упаковки. Вставляем в баллон и прикручиваем обратно.
5. Давайте вернем систему на место.
6. Включаем подачу воды и проверяем на утечки.

Обзор модельного ряда, рекомендации по выбору

Бытовые системы обратного осмоса Atoll представлены тремя основными линейками:

• А-450 (4 ступени очистки), удовлетворяющий потребности в питьевой воде семьи из 2–3 человек;
• А-550 и А-575 (5 ступеней), для установки в квартирах, частных домах и небольших офисах, для групп от 3 до 20 человек в зависимости от модификации.

Все эти линии собираются в России с использованием мембран обратного осмоса FilmTec, картриджей Pentec и других комплектующих американского производства. Различия проявляются в количестве предварительных фильтров, размерах и производительности систем.

Маркировка помогает избежать ошибок при выборе:

1. первая цифра в обозначении соответствует количеству ступеней очистки;
2. второй — производительность в галлонах в сутки в оптимальных условиях (1 галлон = 3,785 литра), латинскими буквами обозначена версия модели и наличие или отсутствие дополнительных компонентов и функций.

Atoll А-450

Эта система фильтрации водопроводной воды имеет 4 ступени очистки и включает:

• тройник для шарового крана;
• резервуар;
• дренажный рукав;
• кран питьевой воды.

Основное отличие линейки A-450 от других фильтров обратного осмоса Atoll — это наличие 2-х предварительных фильтров, а не 3-х.

В результате он выигрывает по компактности и цене, но уступает по производительности, модели 450 не предназначены для установки в офисах и домах с большой семьей. При их использовании в квартирах и домах от 1 до 3 человек нагрузка на мембрану будет оптимальной.

Линия представлена ​​малогабаритными моделями A-450 std compact и A-450m std compact (соответственно базовая конфигурация и система с минерализатором) и фильтром стандартного размера A-450 std (A-460e), предназначенным для воды источника с небольшое количество загрязнений и поставляется в комплекте с клапаном для отвинчивания и затягивания колб.

Их характеристики и ориентировочные цены приведены в общей таблице ниже.

Наименование модели	Емкость, л	Оптимальная производительность, л / ч	Параметры воды на входе: температура, ◦C / давление, атм.	Минимальная цена, руб
-450 стандартн. Компактный	12-общих / 8-полезных	4.8	4-38 / 2,8-6	9700
-450 м стандартное компактное	12/8	4.8	4-38 / 2,8-6	10000
А-450 эталон (А-460э)	18/12	4.8	5-40 / 2,8-8,4	10900
А-550 (патриот)	12/8	5	4-38 / 2,8-6	8500
А-550 СТД (А-560Э)	18/12	5	4-38 / 2,8-6	11900
А-550 м СТД (А-560Э)	18/12	5	4-38 / 2,8-6	12800
-550 МАКС	18/12	5	4-38 / 2,8-6	18700
-550р МАКС	18/12	7,5	4-38 / 1-2,8	23600
-550p STD	18/12	5	4-38 / 1-2,8	17100
-550 STD коробка	7 / 4,6	5	4-38 / 2,8-6	16900
— коробка 550p STD	7 / 4,6	7,5	4-38 / 1-2,8	22500
-575 СТАНД	18/12	8,3	4-38 / 2,8-6	13600
-575 м СТД	18/12	8,3	4-38 / 2,8-6	14300
-575 STD коробка	7 / 4,6	8,3	4-38 / 2,8-6	17100
Коробка 575 м СТД	7 / 4,6	8,3	4-38 / 2,8-6	18400
Стандартная коробка 575p	7 / 4,6	12	4-38 / 1-2,8	22700

Atoll А-550

Эта линейка представлена ​​пятиступенчатыми системами с тремя предфильтрами, мембраной обратного осмоса и угольным постфильтром разных размеров, функций и цен.

Его модельный ряд шире, владельцы квартир, частных домов и небольших офисов могут выбрать один из следующих вариантов:

1.
   А-550 (патриот) — недорогой фильтр, собранный на основе картриджей и мембран производства РФ и стран, не поддерживающих санкции.
2. А-550 STD (А-560E) — стандартная модель с большим накопительным баком, оптимальная для удовлетворения потребностей большой семьи.
3. А-550м STD (А-560E) — то же, что и модель выше, но с минерализатором Pentek GS-10CAL / RO.
4. А-550п СТД (А-560Э цп) — стандартная версия с насосом для очистки воды в сетях с нестабильным или низким давлением.
5. А-550 MAX Premium — фильтр для доочистки воды в бытовых условиях, поэтому его можно использовать не только для питья, но и для приготовления пищи. В отличие от других систем обратного осмоса Atoll, в базовой модели A-550 MAX нет крана для питья.
6. А-550п МАКС — то же с насосом высокого давления.
7. А-550 бокс СТД (Парусник А-560Э) — компактный фильтр с функциональным корпусом для очистки городской водопроводной воды и удовлетворения потребностей семьи из 1-3 человек.
8. -550p бокс STD (Парусник А-560Ep) — как у предыдущей модели, но с насосом высокого давления.

Atoll А-575

Эта линейка отличается большей производительностью и представлена ​​следующими моделями:

•
  А-575 СТД (А-575Е) — универсальный фильтр, предназначенный для обслуживания большой семьи или небольшого офиса;
• А-575м СТД (А-575Em) — то же, но с минерализатором;
• А-575 бокс СТД (Парусник А-575Е) — компактный вариант высокопроизводительного фильтра в комплекте с защитным кожухом;
• Ящик А-575м СТД — модель аналогична предыдущей, но с минерализатором;
• А-575п box std (парусник А-575эп) — компактная система повышенной производительности с одним насосом.

Схема обратного осмоса Атолл модели: А-450 (м), А-550 (м), А-560 (м), А-575 (м).

Подробная интерактивная схема подключения фильтра обратного осмоса Атолл, полная детализация.

По схеме фильтра Атолл вы легко сможете заново собрать систему обратного осмоса или восстановить правильное соединение труб, а также с помощью интерактивных элементов перейти на лист необходимого изделия для вашего фильтра Атолл в наш магазин.

Элементы на диаграмме интерактивны — кликабельны.

Заказывайте установку в ФильтрМир! Мы круглосуточно отвечаем на ваши вопросы:

КОМПЛЕКТ ПОСТАВКИ

Ваш новый фильтр обратного осмоса atoll был тщательно протестирован на заводе на предмет утечек, качества очищенной воды и работы всех компонентов.

При разработке фильтра предполагалось, что его следует разместить под кухонной мойкой. Это рекомендуемое место для установки.

Перед тем, как приступить к установке фильтра, внимательно прочтите все Руководство.

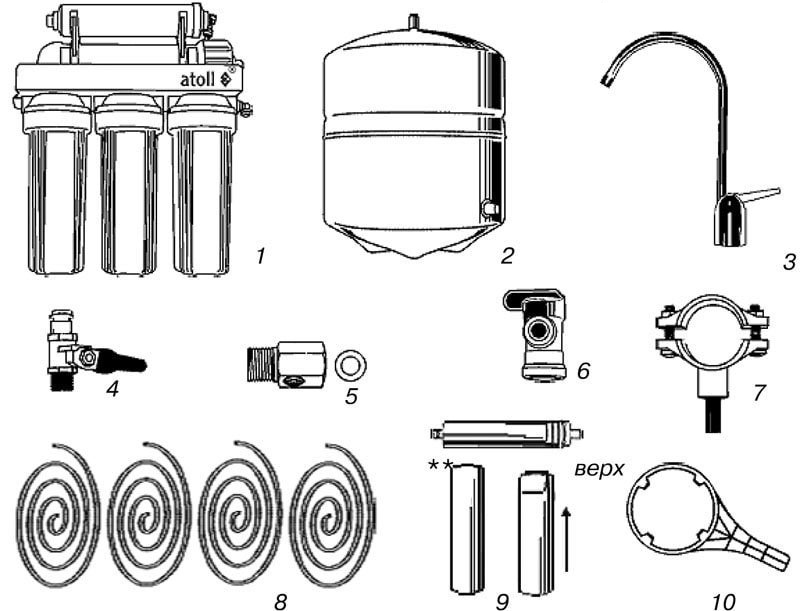

В комплект поставки фильтра входят:

• блок фильтрации (1);
• резервуар для хранения очищенной воды (2);
• аксессуары: кран чистой воды (3), комбинированный водопроводный кран (или кран подачи воды (4) и тройник (5)), шаровой кран бака (6), сливной хомут (7);
• четыре цветные трубки, подключенные к фильтру (черная, синяя, красная, желтая) по 1,2 м каждая (8);
• набор картриджей (9) Картриджи могут продаваться в сборе с системой или входить в комплект поставки;
• ключ для откручивания посадочных мест фильтра предварительной очистки (10);
• синие планки во избежание случайных отключений (могут быть установлены не на все подключения, их отсутствие не мешает безопасной работе системы);
• фУМ-лента;
• силиконовая смазка
• Руководство пользователя.

При необходимости замены изношенных картриджей рекомендуется приобрести специальные комплекты сменных элементов.

Советы по выбору системы очистки для воды

При выборе конкретной модели главным ориентиром являются ее характеристики и рекомендации производителя. В целом фильтры с маркировкой std считаются универсальными, компактными и коробчатыми, больше подходят для квартир с семьями до 3-х человек.

Ссылка! На все системы, кроме А-550 (патриот), предоставляется двухлетняя гарантия (при сроке службы не менее 5 лет), примерные цены на системы представлены ниже:

Как установить систему Atoll. Порядок установки

Прежде всего, перед установкой системы, началом сверления или других действий с фильтром прочтите инструкцию полностью. Вы должны хорошо понимать свой порядок действий и не допускать ошибок.

Один источник

Сколько стоит услуга и где заказать?

Некоторые продавцы предлагают бесплатную установку приобретенного фильтра.

Если Аквафор был приобретен на рынке или в Интернете, то, скорее всего, вам придется самостоятельно искать компанию, которая предоставляет услуги по установке данного вида продукции.

Для проведения таких работ лучше всего обратиться в крупные организации, которые проведут работы с предоставлением гарантии.

Стоимость услуги по установке фильтров составит ориентировочно 1700 рублей. Например, для работы в Москве вы можете обратиться сюда. На этом сайте можно заказать услугу через Интернет. Преимущество этого метода в том, что вы можете выбрать наиболее подходящее время для вызова специалиста.

Эксплуатация и обслуживание

При эксплуатации фильтра «Аквафор» необходимо соблюдать рекомендованные производителем правила обслуживания устройства.

Прежде всего, необходимо строго соблюдать график замены фильтрующих модулей. Предварительный фильтр для воды и основной чистящий элемент необходимо заменять не реже одного раза в 2 месяца, мембрану и фильтр кондиционера — каждые 2 года.

Чтобы максимально продлить срок службы фильтра Аквафор, к качеству воды также предъявляются довольно высокие требования, например:

• Температура: 5 — 38.
• Минерализация: менее 1500 мг / л.
• Давление: 3,5 — 6,5 атмосфер.

Ссылка! При значительной минерализации воды необходимо будет установить фильтр грубой очистки на входе в систему хозяйственно-питьевого водоснабжения и при недостаточном напоре закупить систему наддува.

Установка и подключение обратного осмоса своими руками

Подготовительные работы просты:

Порядок установки указан в инструкции, входящей в комплект поставки. В большинстве случаев прибор размещают под раковиной: такое расположение обеспечивает свободный доступ для профилактического обслуживания и скрывает его от солнечных лучей.

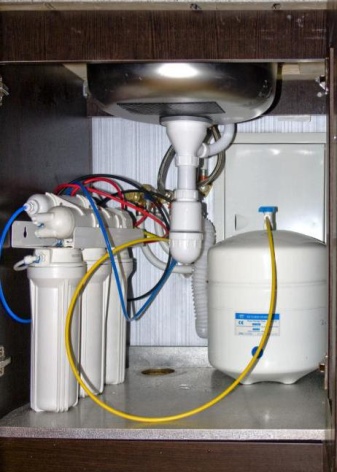

Схема подключения видна на следующем изображении.



Плюсы и минусы

Система очистки воды обратным осмосом Atoll удаляет железо, хлор, инсектициды, тяжелые металлы, удобрения. При этом из жидкости выводятся жизненно важные макро- и микроэлементы, кальций, калий, магний. Скорость фильтрации воды, полученной после прохождения через атолл, составляет около 99%. Его состав можно сравнить с талой ледниковой водой.

Вода очень чистая, несмотря на отсутствие большинства минералов. Врачи разделяют мнение о постоянном употреблении такой воды. Многие считают, что его употребление негативно скажется на состоянии сердечно-сосудистой системы, здоровье которой в значительной степени зависит от магния и калия. Для решения этой проблемы можно использовать специальные картриджи с принудительной минерализацией фильтрованной воды.

Преимущества системы обратного осмоса Atoll:

• получить чистейшую воду с высокими вкусовыми качествами;
• простота монтажа и ремонта системы (подключение цветных труб делает процесс монтажа предельно понятным);
• конструкция фильтра адаптируется к любой среде;
• качественные комплектующие;
• возможность покупки предметов, необходимых для замены.

• медленное производство очищенной воды со средним выходом;
• необходимость использования предварительно очищенной приготовленной жидкости с помощью нехитрого приспособления;
• теряется большое количество воды;
• необходимость приобретения картриджа или специального приспособления для восстановления полезного состава воды.

Обзор основных моделей

Фильтры для воды обратного осмоса Atoll выбираются в зависимости от характеристик и давления в трубопроводе.

Атолл А-550 «Патриот» — небольшая и компактная модель. Их монтируют под раковину. Крепление системы зажимами — особенность системы. Производительность такого оборудования составляет 120 литров жидкости в сутки, при температуре от + 4 ° С до + 38 ° С, давлении — 2,8-6 атмосфер.

Atoll A-575p STD — это устройство современного типа, подходящее для установки в частной комнате или квартире. Может работать при низком давлении. Благодаря встроенному насосу система увеличивает давление до необходимого уровня, повышая производительность.

Atoll A-450 STD — самая востребованная модель с высокой производительностью — 10 литров в час. К достоинствам можно отнести высококачественный пластик, отличную сборку, крепление фильтрующих элементов к металлической платине и качественную мембрану.

Atoll A-560 E — эта система обратного осмоса Atoll имеет высокую производительность — около 260 литров очищенной воды в сутки. Фильтры этой модели рекомендуется устанавливать в домах, где проживает большое количество людей. Система используется в барах, офисах и подобных заведениях. Резервуар для хранения имеет емкость 8 литров.

Модель имеет насос для повышения давления, керамический кран для питья, встроенную диафрагму. Выпускается в собранном виде или отдельными наборами элементов.

Промывка

Обязательно промойте новый фильтр перед запуском системы. На этом этапе из картриджа будут удалены мелкие частицы, которые могут помешать его дальнейшей работе. Если этого не сделать, они забьют фильтры, которые вы установите позже, повредив мембрану обратного осмоса.

Перед стиркой удалите мембрану. Отключите котел от системы. Отпустите воду. Слейте около 15 литров. Этого должно хватить, чтобы все тщательно промыть и избавиться от посторонних частиц.

По окончании стирки замените мембрану и подсоедините бак. Затем система должна быть полностью задействована и спущена дважды подряд.

Преимущества и недостатки

Товар сертифицирован и имеет гарантийный срок (мембрана рассчитана на работу 3-5 лет).

Его основные преимущества:

• получать особо очищенную воду, обогащенную кислородом и наделенную высокими вкусовыми качествами;
• простой монтаж и ремонт (для этого не нужно использовать подручные инструменты, а подключение через трубы разного цвета делает этот процесс интуитивно понятным);
• красивый дизайн моделей, подходящий к любому интерьеру;
• высокое качество комплектующих известного производителя Pentek;
• возможность покупки необходимых запчастей.

К недостаткам устройств относятся не только фильтры Атолл, но и аналогичные устройства с обратным осмосом:

• довольно медленное производство чистой воды со средней производительностью;
• возможность использования только подготовленной воды (придется приобрести простое механическое фильтрующее устройство);
• большой расход воды (при очистке уходит до 70-75% жидкости);
• поскольку исходящая вода очищена до такой степени, что в ней отсутствуют необходимые минералы, пользователь также должен приобрести специальное устройство, способное восстанавливать полезный состав воды.

Несмотря на эти недостатки и немалые затраты, продукция Atoll высоко ценится специалистами и высоко ценится.

СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Фильтр обратного осмоса Атолл полностью соответствует всем требованиям безопасности, что подтверждено российским сертификатом соответствия. Однако каждый, кто им пользуется, должен знать принцип действия и особенности его безопасной эксплуатации. Чтобы избежать проблем и ошибок, внимательно прочтите этот раздел и строго следуйте инструкциям по установке и обслуживанию фильтра.

Важно! Давление на входе в фильтр не должно превышать 6 атм. Если есть возможность повышения давления во входном патрубке выше 6 атм, во избежание протечек рекомендуется перед первым фильтром предварительной очистки установить в системе редуктор давления Honeywell D04 или D06.

Регулярно проверяйте систему на предмет утечек.

Чтобы ограничить ущерб от протечек воды, рекомендуется установить атолл-клапан Leak Stop® на трубе, по которой вода поступает в фильтр.

Срок службы фильтра обратного осмоса Атолл — 5 лет.

Хотя фильтр обратного осмоса atoll задерживает все бактерии и вирусы, содержащиеся в родниковой воде, рекомендуется использовать фильтр только с микробиологически безопасной водой. Используйте фильтр для очистки предварительно продезинфицированной воды хлорированием или облучением УФ-лампой. В противном случае срок службы фильтров предварительной очистки может оказаться меньше срока их регулярной замены.

Чтобы бактерии не попали в фильтр во время установки, рекомендуется тщательно вымыть руки водой с мылом или использовать новые и чистые резиновые перчатки перед подключением всех шлангов и установкой мембраны и картриджей, а также перед установкой блока водоснабжения и кран накопительного бака.



Типовая схема водоподготовки представлена ​​на рис. 3. Все элементы сменные и вы всегда можете выбрать наиболее оптимальный вариант для вашего состояния.

Для надежной и длительной работы системы обратного осмоса атолла рекомендуется использовать следующие устройства из приведенной схемы в порядке убывания важности:

Остальные шаги не являются обязательными и используются для защиты других сантехнических устройств. См. Подробности в таблице комментариев.

Все оборудование интегрировано в водопровод, но его дальнейшее обслуживание (чистка, замена картриджей) и ремонт проводятся прямо на месте, без демонтажа из водопроводной сети.

В сантехническом шкафу рекомендуется разместить элементы первых трех ступеней. Четвертый — он может быть там же или, если есть место, в ванной.

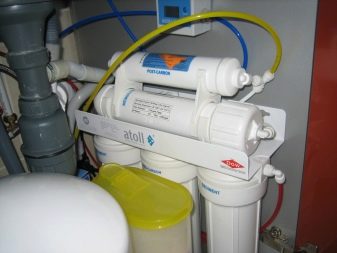

Фильтр для питьевой воды устанавливается на кухне в шкафчике под раковиной.

Благодаря высокой производительности элементов схемы их установка никак не влияет на расход воды.

* — фактические сроки замены сменных элементов могут существенно отличаться от рекомендованных из-за некачественной воды, подаваемой в фильтр.

Рекомендуемые запчасти

Сделай шаг	Шаблон	Стандартные картриджи	Допускается замена во время работы
1	Все модели	Pentek P5 или WE-S1215P	атолл МП-5, атолл МП-5В (Г)
2	Все модели	Атолл Pentek GAC-10 или GAC-10	Pentek CC-10 или атолл CC-10
3	А-550, А-575	Атолл Пентек П1 или МП-1В	—
4	А-450, А-550	Filmtec TW30-1812-50 или TW40-1812-50 атолл	—
5	А-575	Filmtec TW30-1812-75 или атолл TW40-1812-75	—
Все модели	Omnipure K2533SS или Атолл SK-2586C	—
Модели с индексом m	GS-10CAL / RO	Omnipure K2533SS, атолл CK-2586C

Читайте также: Как установить домкрат под автомобиль

При необходимости замены изношенных картриджей рекомендуется приобрести специальные комплекты сменных элементов.

Комплект картриджей по модели

Модель фильтра	Полный комплект	Сменные элементы блока предфильтра	Для сильно загрязненных вод
450	№ 101	№ 201	—
550	№ 102	№ 202	№ 203
575	№ 103	№ 202	№ 203

Замена префильтров

Запомните последовательность установки сменных элементов. Вымойте внутреннюю часть бутылок с помощью бытового чистящего средства и щетки и тщательно ополосните чистой водой.

Замена мембраны

Обратите внимание на герметичность быстроразъемных соединений при замене диафрагмы. Если после нескольких подключений (например, для замены картриджей) край трубки имеет многочисленные «переломы», его следует обрезать.

Замена угольного постфильтра

Обратите внимание на герметичность быстроразъемных соединений при замене постфильтра. Если после нескольких подключений (например, для замены картриджей) край трубки имеет многочисленные «переломы», его следует обрезать.

Перед подсоединением шланга к быстроразъемным соединениям рекомендуется смазать концы шланга силиконовой смазкой или вазелином для лучшей герметизации соединения.

Неравномерно обрезанные трубы могут вызвать утечки в системе. При необходимости откорректируйте срез так, чтобы угол среза был 90.

Удалите загрязнения с помощью фильтра обратного осмоса

Составная часть	Степень очистки, %	Составная часть	Степень очистки, %
Асбест	99,99	Барий	96
Киста	99,99	Радио	80
Бактерии	99,99	Бензол	99
Медь	99	Хлорбензол	99
Хром	97	Дихлорэтан	99
Проводить	99	Тетрахлорэтилен	99

Зависимость полученного объема чистой воды от давления воды на входе в фильтр (температура воды 15 ° C, выход продукта 15%)



Пошаговая инструкция по установке

Бытовые фильтры обратного осмоса Атолл устанавливаются исключительно в отапливаемых помещениях, после систем грубой очистки с автономным водоснабжением или в непосредственной близости от точки забора питьевой воды на кухне или в офисе.

Работы по их установке ведутся в следующей последовательности (после остановки потока и слива остатков из подающего трубопровода):

• Соединительные шланги нарезаны под прямым углом и соединяются с помощью соединителя. После проверки надежности стыковки (трубы редко тянутся в разные стороны) кольцо фиксируется кронштейном.
• Под кран для питья подготавливается отверстие, после чего он крепится к шлангам и фиксируется в вертикальном положении.
• Фильтр подключается к магистрали холодной воды (укомплектован комбинированным приточным устройством, входящим в базовую комплектацию).
• Шаровой кран накопительного бака крепится к его верхней части после того, как резьбовые части были обмотаны ФУМ-лентой.
• На вертикальном участке трубы устанавливается вытяжной хомут.
• Все болты крепления затянуты, в фильтр последовательно вставляются чистящие картриджи и мембрана, промываются (на этом этапе работа ведется в чистых перчатках). После проверки герметичности бак-накопитель наполняется дважды и полностью опорожняется. Если из крана для питья нет утечки и система работает нормально, регулировочную гайку окончательно затягивают в течение 2 недель.

Схема подключения

Предлагаем наглядно изучить схему подключения системы очистки атолла:

Требования к сменным картриджам

Для замены загрязненных картриджей используйте качественные и сертифицированные NSF расходные материалы той же марки. Точная продолжительность зависит от параметров очищаемой воды и от частоты воспламенения фильтров; Производитель рекомендует заменять картриджи следующим образом:

• Префильтры — каждые 3-6 месяцев. (при минимальной стоимости набора 1100 руб);
• Мембраны обратного осмоса — 1 раз в 24-36 месяцев. (около 1750 руб);
• Угольный постфильтр — каждые 6-12 месяцев. (500 руб).

Замену картриджей следует доверить специалистам, при отсутствии такой возможности работа проводится в следующей последовательности:

•
  Клапан общего водоснабжения, а также клапаны системы и бака закрыты.
• Кран питьевой воды открывается, и вся остаточная вода в фильтре сливается.
• Бутылки откручиваются специальным ключом для разборки старых картриджей, пустые емкости промываются и сушатся.
• Новые фильтры устанавливаются в чистые и сухие колбы, все элементы навинчиваются.
• После установки системы на старое место кран поения открывают на 5 минут, чтобы промыть фильтр. В этом случае нельзя использовать вытекающую жидкость.

При установке новой мембраны и постфильтра выполняются те же подготовительные действия (закрываются краны и сливается вода). При замене мембраны отсоединяется одна трубка, постфильтры — две. В таких случаях на промывку системы отводится больше времени (10-15 минут).

Подробнее о замене картриджей смотрите в видео:

Возможные неисправности в работе фильтра и способы их устранения

При соблюдении всех требований по установке и своевременной замене картриджей проблемы возникают редко, большинство из них связано с торсионными трубками и утечками.

Среди наиболее частых проблем:

1.
   Утечки из-за негерметичности трубных соединений, отсутствия герметика, незакрепленных фитингов и неправильного положения хомута выхлопа.
2. Снижение производительности системы из-за перегиба или перегиба шлангов или низкого давления на входе. Проблема решается выпрямлением труб или установкой насоса высокого давления.
3. Плохое наполнение бака. При нормальном давлении на входе, исправных или обновленных картриджах и мембране эта проблема объясняется загрязнением или поломкой хомута выхлопа (после его очистки или замены бак полностью заполнен).
4. Шум на сливном узле при открытии крана (пропадает после переустановки хомута).

Предварительный анализ воды помогает избежать ряда проблем, изношенные картриджи нужно менять чаще.

При правильно подобранном способе грубой очистки и соответствии параметров воды в трубопроводе данным, указанным в инструкции, надежность системы в первую очередь зависит от качества монтажа.

Альтернативные варианты

Основными конкурентами на рынке являются бренды «Аквафор», «Барьер», «Гейзер» и «Новая вода.

В тройку лидеров с похожими параметрами входят:

1. Гейзер Престиж-П (аналог А-575 по производительности, от 11700 руб.). Насос входит в комплектацию данной модели, минерализатора нет. Гейзер Престиж-П выигрывает в цене, но ниже порога минимально допустимого давления (для А-575 с помпой он составляет 1 атм, для этого фильтра — 2).
2. Аквафор DWM-101S Морион производительностью 7,8 л / ч, от 9700 руб. Он выигрывает по цене и компактности, но продается без накопительного бака, сменные модули нужно чаще менять.
3. Барьер PROFI Osmo 100 Boost повышенной производительности (до 288 л / сут), от 13 500 руб. Поставляется в комплекте с насосом и краном, но без накопительного бака. На первый взгляд модель лишена недостатков, но при давлении воды более 4 атм использовать ее не стоит. Срок службы фильтрующих модулей ограничен 5000 л, и их необходимо часто менять.

Выбор деталей по номерам

Перед началом работ специалисты посоветуют остановиться на лучших вариантах — новых наборах фильтрующих элементов, имеющих уникальные номера от 101 до варианта с номером 5. Вы можете доверить закупку подрядчику Юда по доступной стоимости.

Выбрав наиболее подходящие сменные элементы этой серии, вы можете быть уверены в качестве очистки воды. В моделях серии 101-106 (от 1 до 5) нет необходимости в дальнейшем подборе недостающих фильтрующих элементов.

Услуги опытных мастеров юду будут предоставлены по доступным ценам. Вы сможете согласовать с подрядчиком все нюансы предстоящих работ.

Перед заменой картриджей в фильтре Атолл исполнитель Юду удостоверится в наличии всех необходимых чистящих инструментов. Чистую воду можно получить при бесперебойной работе системы и наличии всех компонентов, в том числе:

• выхлопной зажим
• клавиша для просмотра предфильтров
• резервуар
• Лента ФУМ

Для установки бытовой техники специалисты Yudu используют дрель и специальные ключи. После выбора новой модели и замены механических фильтров возможна дальнейшая эксплуатация.

Для получения чистой влажности и хорошего функционирования нового фильтрующего элемента давление не должно превышать 2,5 атмосферы. Выбранный вами подрядчик проверит это значение и соблюдает все необходимые стандарты при работе с системой фильтрующих элементов для питьевых жидкостей. Смена фильтров Атолла, выполненная нашими художниками, будет максимально качественной и качественной.

Тонкости выбора осмотического фильтра и дополнительных элементов

Перед походом в магазин снимают несколько мерок. Они помогут вам сделать правильный выбор.

• Измеряется давление в трубах. Для проталкивания жидкости через мембрану и нормальной работы системы обратного осмоса требуется не менее 2,8 бар. Если он ниже, то без подкачивающего насоса — подкачивающего насоса с трансформатором не обойтись.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Керамические фильтры для воды: отзывы экспертов о моделях российского производства

• Рассчитано ориентировочное потребление воды для бытовых нужд. По этому показателю определяется необходимая производительность системы очистки. В основном это зависит от используемой мембраны. Для домашнего использования достаточно мембраны 50G (8 л / ч) или 75G (12 л / ч). Галлон (Г) в день — это единица измерения производительности мембраны, принятая мировыми производителями. 1Г = 3,785 л.
• Ориентируясь на характеристики мембраны, они приобретают ограничитель расхода воды. Это калиброванная труба, по которой жидкость сливается в канализацию. Для мембраны 50G подойдет ограничитель потока со значением 300, для 75G — 450, для 100G — 550. При низком давлении в водопроводе можно взять ограничитель с меньшим значением.

• Также желательно замерить пространство под раковиной, чтобы убедиться, что выбранная модель вам подходит.
• Для правильной герметизации стыков приобретается ФУМ-лента.

Подробнее о подкачивающем насосе Атолл УП-7000 / 24В читайте на сайте производителя

Сборка и установка систем популярных марок: видео

Принцип установки систем обратного осмоса одинаковый, но продукция разных фирм имеет свои отличия. На российском рынке широко известны фильтры следующих производителей:

Процесс установки рассмотрим на примере системы обратного осмоса Atoll A-575 Box STD (парусная лодка)
