Фильтры для систем вентиляции: воздушные, для тонкой очистки

Предназначение

В каждой системе установлены вентиляционные фильтры, обеспечивающие комфортный микроклимат в помещении. Очистка воздуха в современных условиях окружающей среды — важнейшая задача для дизайнеров. Установка фильтрующих элементов позволяет дополнительно защитить приточно-вентиляционные устройства. Чаще всего фильтры устанавливают перед дорогими устройствами. Еще одна функция фильтров — свести к минимуму необходимость чистки воздуховодов системы вентиляции.

Кроме того, необходимы фильтрующие устройства для предотвращения засорения других фильтров, которые на порядок дороже. Благодаря этому значительно увеличивается срок службы последних. Фильтры используются для вентиляции не только жилых домов, но и медицинских, образовательных, детских садов и различных производств промышленного сегмента.

Виды фильтров для промышленной вентиляции

Фильтрующие устройства, помогающие очищать атмосферу в производственных помещениях, бывают нескольких типов:

• рукав — в их корпусе имеются тканевые рукава, через которые проходят загрязненные воздушные массы из нижнего патрубка. Загрязнения остаются на ткани, а чистые струи выходят из патрубка в верхней части фильтрующего элемента;
• воздушный картридж — выполнен в виде цилиндра из целлюлозных и полиэфирных микроволокон. Удобны в использовании благодаря компактным размерам;
• керамические — из пористых проницаемых материалов, обычно в виде полых цилиндров. Эффективность фильтрации определяется проницаемостью и размером пор керамики;
• гидравлические — состоят из корпуса, фильтрующего элемента, индикатора заполнения, перепускного клапана. Используется для тонкой очистки масел;
• электростатический: поток газа проходит через электрическое поле. Мелкие частицы пыли, аэрозолей, сажи, копоти наэлектризованы и попадают на отстойники.

Классы очистки фильтров вентиляции — как их различить

Использование фильтров гарантирует бесперебойную и долгую службу оборудования, которое без них быстро забивается и выходит из строя.

Оптимальный вариант — использовать фильтры разной степени очистки. Это не только обеспечит чистоту воздуха, но и снизит затраты на приобретение расходных материалов.

Выделяют три класса фильтров:

1. Грубая очистка: удалите частицы размером 10 микрон.

Их используют в очень запыленных помещениях, а также в тех случаях, когда нет повышенных требований к чистоте воздуха. В качестве фильтрующего материала используется металлическая сетка или синтетическая ткань.

2. Тонкая очистка: удаляет частицы размером 1 микрон.

Они используются там, где должен быть высокий уровень чистоты воздуха, например, в школах, больницах, музеях. Его также можно использовать вместе с фильтром грубой очистки. КПД — 60-95%.

Для изготовления фильтров тонкой очистки для вентиляции используется углепластик или стекловолокно со специальной пропиткой.

3. Особо тонкая очистка: улавливаются частицы размером до 0,1 микрона.

Они задерживают 97-99% сверхмелкой пыли. Разработан для сред с особыми требованиями к стерильности, например, операционных, научных лабораторий, сложных наукоемких производств.

Он используется как дополнительный этап очистки после предварительного фильтра. Изготовлен из бумаги с субмикронным волокном и клееного волокна. Наиболее популярны складчатые и панельные варианты

HEPA и ULPA

Вентиляционные фильтры HEPA очень популярны. Материал фильтра — бумага, пропитанная бактерицидным составом. Промокательная бумага отлично защищает от проникновения микрочастиц в комнату. Бактерицидная защита предотвращает накопление и размножение патогенных микроорганизмов внутри продукта. Прочный пластиковый корпус обеспечивает защиту фильтрующего элемента от механических повреждений. Иногда фильтрующий элемент изготавливается из синтетических материалов вместо бумаги. Это позволяет снизить стоимость продукта. Лучшую очистку обеспечивают фильтры HEPA с кассетой для бумаги.

Ультратонкий воздушный фильтр ULPA применяется там, где необходимо обеспечить стерильную среду по ГОСТ Р 51251-99. Фильтрующий элемент ULPA имеет минимальный размер частиц 0,12 микрона. Принцип действия основан на механической очистке воздуха: частицы пыли прилипают к волокнам фильтра и со временем качество очистки улучшается только благодаря особой структуре фильтрующего материала. Фильтры ULPA устанавливаются в вытяжные шкафы с ламинарным потоком, фильтрующие ячейки, вентиляционные каналы, фильтрующие вентиляционные модули.

Виды фильтров и улавливаемые ими загрязнения

Узел фильтра * Захваченные загрязнения

Фильтры грубой очистки, классы G1 (EU1), G2 (EU2), G3 (EU3), G4 (EU4)	Пух, копоть, крупные частицы пыли, насекомые, перья, семена крупных растений.
Фильтры тонкой очистки классов F5 (EU5), F6 (EU6), F7 (EU7), F8 (EU8), F9 (EU9)	Частицы размером более 1 микрометра: средняя и мелкая пыль, пух, средняя и мелкая пыльца растений, споры грибков / плесени, бактерии
Высокоэффективные фильтры ** Классы EPAHEPA E10 (H10), E11 (H11), E12 (H12), H13 (H13), H14 (H14)	Более 99% всех частиц размером более 0,3 микрон: мельчайшая высокоаллергенная пыль PM2,5, споры грибов и пыльца, которые могут оседать в легких, опасные вирусы и бактерии, частицы смога.
Фильтры сверхвысокой эффективности ULPA классов U15, U16, U17, U18.	Эффективность фильтрации составляет от 99,9995% до 99,9999995% при скорости поворота от 0,0005% до 0,000005%.
Адсорбционные каталитические фильтры (угольные) Качество очистки газа зависит от качества и количества наполнителя (угля и катализаторов)	Фильтры: фенол, бензол, диметилфталат, толуол, стирол, этилбензол, этилацетат, бутилацетат, ксилол 1,2-дихлорэтан, бензпирен (бензопирен), ртуть, фтористоводородная кислота, бораты (соли борной кислоты) Не фильтрует: CO (оксид углерода), CO2 (диоксид углерода), формальдегид, диоксид серы, диоксид азота, аммиак, табачный дым.
Фотокаталитические фильтры (FCO)	Фильтры: почти все органические соединения, включая микробы и вирусы (аммиак, сероводород, фенол, бензопирен, бензол, пиридин, цианистый водород, метан, ксилол, толуол, этилбензол, нафталин, диметиламин, формальдегид), а также некоторые соединения неорганических соединений, например CO (окись углерода). Плохие фильтры: диоксид серы, серная кислота. Не фильтрует: неорганическую пыль.
Электростатические фильтры	Фильтры: пыль, сажа, табачный дым Не фильтрует: оксиды азота, формальдегид и другие летучие органические соединения.
Лабиринтные фильтры	Фильтры: крупная пыль, пыль, аэрозольная краска или лак (эффективность 90-98%), Не фильтрует: газ от мелкой до средней пыли.

Классификация по ГОСТ Р ЕН 779-2014

Группа Класс фильтра Средняя пылеулавливающая способность, для синтетической пыли,% Средняя эффективность для частиц размером 0,4 мкм,% Минимальная эффективность для частиц размером 0,4 мкм,%

ГОСТ Р ЕН 779–2014
грубый уборка	G1	50 Мне <65	—	—
G2	65 Мне <80	—	—
G3	80 Мне <90	—	—
G4	90 лет	—	—
в среднем уборка	M5	—	40 см <60	—
M6	—	60 см <80	—
тонкий уборка	F7	—	80 см <90	35 год
F8	—	90 см <95	55
F9	—	95 утра	70
ГОСТ Р ЕН 1822-1-2010	Группа	Класс фильтра	Интегральное значение, в %	Местное значение a, b, в %
Эффективность	Перескок	Эффективность	Перескок
EPA	MI 10	≥ 85	15	—	—
MI 11	≥ 95	5	—	—
MI 12	≥ 99,5	0,5	—	—
HEPA	H 13	≥ 99,95	0,05	≥ 99,75	0,25
H 14	≥ 99,995	0,005	≥ 99,975	0,025
ULPA	U 15	≥ 99,9995	0,0005	≥ 99,9975	0,0025
U 16	≥ 99,99995	0,00005	≥ 99,99975	0,00025
U 17	≥ 99,999995	0,000005	≥ 99,9999	0,0001

Классификация по ГОСТ Р 51251-99

Класс очистки воздуха DIN 24184
DIN 24185EN 779EUROVENT
4/5 EN 1882 Эффективность очистки

Грубый уборка	EU1	G1	EU1		<65	Фильтры грубой очистки используются в средах и процессах с низкими требованиями к чистоте воздуха. Это предварительная очистка в централизованных системах вентиляции и кондиционирования. Применяются при эксплуатации компрессоров, холодильных машин в пыльных условиях.
EU2	G2	EU2		65 — 80
EU3	G3	EU3		80 — 90
EU4	G4	EU4		90 >
Тощий уборка	EU5	F5	EU5		40–60	Воздушные фильтры тонкой очистки используются в системах кондиционирования и вентиляции. Очистка воздуха газотурбинных установок. Они используются как фильтры второй ступени очистки (доочистки). Их используют в квартирах и частных домах, больничных палатах, административных зданиях, гостиницах, при производстве продуктов питания, лекарств, электроники, мясной и молочной промышленности и т.д.
EU6	F6	EU6		60 — 80
EU7	F7	EU7		80 — 90
EU8	F8	EU8		90 — 95
EU9	F9	EU9		95 >
Специально тонкий уборка		H10		EU10	85	Абсолютные фильтры используются для чистых помещений, чистых помещений. В фармацевтической и электронной промышленности в качестве «отделочных» фильтров для решения задач гигиены, гигиены и микроклимата в больницах, операционных; на атомных электростанциях; при производстве продуктов питания (бродильные цеха), лекарств и т д.
	H11		EU11	95
	H12		EU12	99,5
	H13		EU13	99,95
	H14		EU14	99,995
	U15			99,9995	Фильтры окончательной очистки воздуха используются в помещениях с высокими требованиями к чистоте воздуха.
	U16			99,99995
	U17			99,999995
	U18			99,9999995

* В скобках указан европейский стандарт класса фильтрации.
** Высокоэффективные фильтры отвечают особым требованиям к чистоте воздуха даже в медицинских учреждениях.

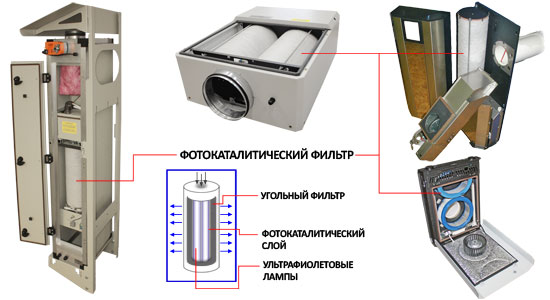

Фотокаталитические

Основным недостатком традиционных фильтров, внутри которых скапливаются частицы пыли и другие фильтруемые вещества, является необходимость регулярной очистки устройства или замены фильтрующего материала. FCO (фотокаталитические) фильтры не накапливают, а разлагают пыль, грязь и другие фильтруемые вещества.

Фильтр в FKO представляет собой специальное пористое стекло, покрытое тончайшим слоем катализатора: диоксидом титана. Это вещество обеспечивает разложение органических веществ на воду и углекислый газ в присутствии УФ-излучения (его присутствие является предпосылкой для фотокатализа). Грязь накапливается в микропорах стекла и в присутствии диоксида титана разлагается на водяной пар и диоксид углерода. Еще одним преимуществом вентиляционных элементов FKO является их низкое энергопотребление. Производительность фильтрующего насоса намного ниже, чем у моделей с другими типами фильтрации.

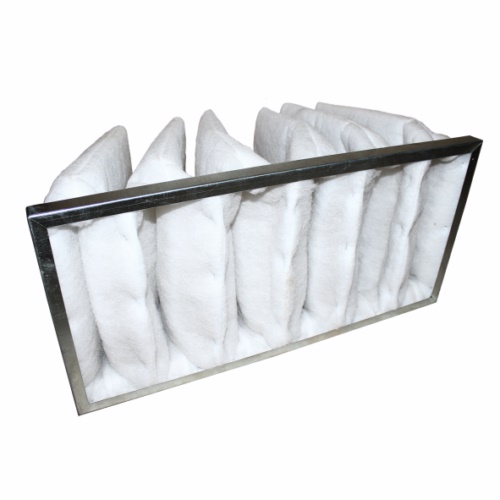

Основные параметры фильтров ФВК и ФЯК:

1. Габаритные размеры. Возможно изготовление стандартных моделей ФВК и ФЯК, под конкретное сечение воздуховода и требуемых характеристик. При этом учитывается воздушный поток, высота и ширина рамки, длина фильтрующих карманов.
2. Количество карманов для фильтров. Обычно для качественной работы в рукавный фильтр для вентиляции устанавливаются рамки на 3-8 карманов, но при необходимости могут быть изготовлены и нестандартные модели с большим количеством секций в системах.
3. Общая площадь фильтра ФВК или ФЯК. Перепад давления и производительность устройства зависят от размера фильтрации.
4. Номинальная производительность. Он показывает, сколько кубометров воздуха карманный вентиляционный фильтр может обработать за один час, насколько хорошо очищается воздушный поток.
5. Класс очистки фильтра. Обозначение количественного содержания примесей в системах после фильтрации.

Электростатические

Электростатические фильтры подходят для очистки воздуха в промышленных условиях от масляного тумана, неметаллических частиц, сажи и копоти. Размер частиц, осаждаемых фильтрующим материалом, составляет до 0,01 мкм. Этот тип фильтра не подходит для очистки воздуха от аэрозолей.

Чтобы обеспечить отвод газов, необходимо оборудовать вентиляционную систему дополнительными фильтрующими элементами разного типа. Воздух, проходящий через электростатический фильтр, не должен содержать взрывоопасных веществ. Степень очистки воздуха при использовании электростатического оборудования составляет примерно 95%. Это позволяет повторно использовать очищенный воздух в помещении.

Общие конструктивные особенности и требования

Помимо возможности очищать воздух от пыли и частиц разного размера, фильтры должны соответствовать ряду требований:

• долговечность при эксплуатации;
• возможность простой установки и замены по мере загрязнения;
• поддерживать герметичность воздуховода или другой части конструкции;
• отсутствие самопроизвольного выброса в воздух волокон, дыма и других загрязнений.

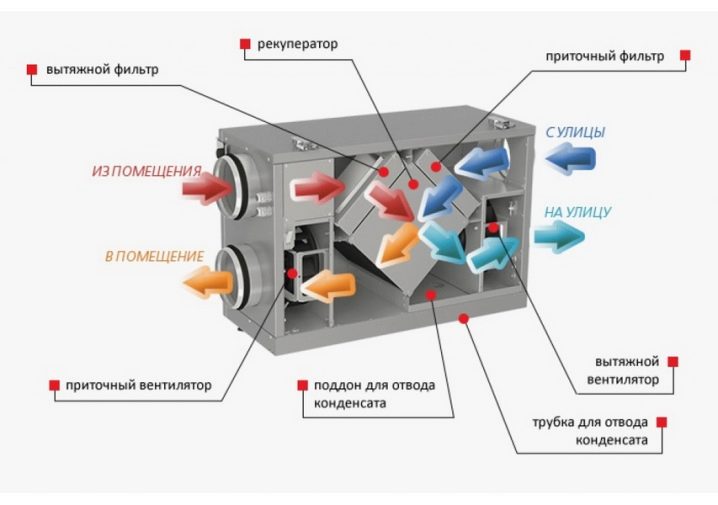

В системе вентиляции используются фильтры разных типов, установленные последовательно, для постепенного повышения эффективности очистки. Когда воздух течет, мельчайшие частицы задерживаются.

Угольные

Предназначен для удаления из воздуха частиц аэрозоля и устранения запахов. Углеродные сорбенты хорошо удерживают молекулы газа с высокой молекулярной массой. Качество очистки зависит от площади фильтрующего элемента и количества микроскопических пор активированного угля.

Для улавливания газов с низким молекулярным весом в фильтрующий элемент добавляются химические соединения, которые связывают молекулы легких газов (соединения алюминия и калия). Угольные поглотители необходимо использовать в паре с фильтрами для механической очистки, иначе крупные частицы грязи быстро забивают микропоры и степень очистки от аэрозолей резко снижается.

Не рекомендуется использовать средства на основе углерода в помещениях с повышенной влажностью, так как молекулы воды также выводят из строя фильтрующий элемент. Для эффективного использования угольной фильтрации с высокой влажностью добавляются химические абсорбенты, улавливающие молекулы воды из воздуха.

Типы фильтров по качеству очистки

Выбирая фильтр, нужно точно знать, какие вещества нужны для очистки воздуха. Важен размер частиц, которые осаждаются внутри фильтра (в случае фотокаталитических фильтров грязь не накапливается, а разлагается в результате физико-химической реакции). По процентному соотношению между эффективностью очистки и размером отложившихся частиц выделяют следующие классы вентиляционных фильтров:

• Грубая очистка — эффективность не менее 40%, минимальный размер частиц 10 мкм, класс фильтрации G1-G4.
• Тонкая очистка — эффективность 65%, размер частиц 1 микрон, класс фильтра F5-F9.
• Эффективная очистка: эффективность 85%, размер частиц 0,3 микрона, класс фильтра H10-H14.
• Сверхэффективная очистка: эффективность 99%, размер частиц 0,1 микрон, класс фильтрации U15-U17.

Грубая очистка подходит там, где достаточно удалить пыль из поступающего воздуха. Тонкая очистка обеспечивает более тонкую очистку. Чтобы меньше денег тратить на замену фильтрующих элементов, специалисты рекомендуют сначала установить фильтр грубой очистки, а затем фильтр тонкой очистки. Это даст наилучший результат при минимальных затратах, особенно когда в наружном воздухе много пыли и грязи. Эффективная и сверхэффективная фильтрация необходима для поддержания стерильной внутренней атмосферы.

Типы фильтров по конструкции

В зависимости от конструктивных особенностей выделяют следующие классы вентиляционных фильтров:

• Панель. Фильтрующий материал закреплен внутри стального панельного корпуса. Для замены фильтрующего материала засоренный элемент вынимается из П-образной рамки и на его место вставляется новый. Эти фильтры устанавливаются на первом этапе очистки.
• Карман. Ткань фильтра внутри рамы образует карманы, в которых воздух тщательно очищается.
• Кассета. Ткань фильтра находится внутри коробки на опорной сетке. Кассетные фильтры используются как вторая ступень очистки приточной вентиляции.
• Фильтровальные мешки. Они имеют сложную конструкцию из нескольких модулей, их часто устанавливают для сверхтонкой очистки воздуха на заводах и в промышленности.

Типы фильтров по материалу

Классификация вентиляционных фильтров по материалам определяет специфику и область применения. У каждого материала свои особенности — эффективность, долговечность, нюансы монтажа. Поэтому перед выбором фильтра в первую очередь необходимо определиться, какой материал лучше всего подходит к техническим условиям обслуживания той или иной конструкции. Фильтрующие материалы, которые можно найти в современных фильтрах:

• Проволочная сетка: они различаются способом изготовления сетки и размером сетки.
• Неметаллические сетки по структуре схожи с металлическими. В качестве материала для изготовления неметаллической сетки используются нейлон, лавсан, полипропилен. Главное преимущество перед металлическими аналогами — устойчивость к коррозии.
• Фильтровальные ткани — асбест, лен, хлопчатобумажная ткань.
• Нетканое полотно из химического волокна.
• Бумага или картон.

Особенности конструкции и принцип действия

Принцип работы фильтров для вытяжных систем заключается в следующем: воздушная масса с тяжелыми компонентами проходит по вентиляционным каналам через фильтрующее устройство, где остаются частицы пыли и других загрязняющих веществ. Пористая поверхность гарантирует быстрое впитывание этих компонентов. Функционирование датчиков зависит от характеристик проекта:

• пористые устройства (на основе пористого сырья, через которое проходят воздушные массы);
• абсорбирующие устройства (на основе абсорбирующего сырья);
• тканевые устройства (фильтры оснащены специальными материалами, способными задерживать крупные твердые частицы).

В насыпных фильтрах в качестве основы используется угольная, керамическая, металлическая стружка и стружка из резины.

Область применения канальных фильтров

Этот вид техники получил свое название от того, что воздуховод устанавливается напрямую. Сфера применения широка: как в жилых, так и в промышленных зданиях.

Если необходимо обеспечить высокий уровень чистоты воздуха, устанавливаются несколько этапов проверки на загрязнение для постепенного удаления загрязняющих веществ различных фракций.

Фильтр-бокс

Конструкция в системе вентиляции, в которой устанавливаются различные фильтры (картриджи) или корпус фильтра, называется фильтровальной коробкой или канальным фильтром. Обеспечивает работу и замену фильтрующих картриджей.

Но есть фильтры, которые по своей конструкции устанавливаются непосредственно в воздуховод, их еще называют канальными фильтрами.

Механические

Этот тип фильтра обеспечивает первичную очистку воздуха от крупных частиц: пыли, грязи, пыльцы и других загрязнений. Фильтрующий элемент механического фильтра представляет собой сетку из металла, полимерного материала или целлюлозы. В зависимости от материала сетки механические фильтры могут быть одноразовыми или многоразовыми.

Одноразовый фильтр необходимо утилизировать после того, как большая часть ячеек сетки забита частицами грязи. Многоразовые кассеты можно чистить (мыть вручную водой с моющим средством) и повторно использовать по назначению.

Замена фильтров

Срок действия фильтров индивидуален. Это зависит от местоположения объекта, розы ветров, сезона и других факторов. Загрязнение фильтров контролируется путем отслеживания перепадов давления на них (сопротивления продукта воздушному потоку).
Рекомендуемая конечная прочность:

• 250 Па для воздушных фильтров грубой очистки;
• 450 Па для средств тонкой очистки воздуха;
• 600 Па для продуктов с абсолютно чистым воздухом.

Но правильнее и рациональнее менять фильтры планово. Проведя плановую замену изделий, можно исключить возможность поломки фильтра или попадания пыли через фильтрующий материал.

В Москве рекомендуется производить замену воздушных фильтров по графику:

• грубая очистка — панельные и кассетные фильтры — летом 2 раза в месяц, зимой 1 раз в месяц;
• карманные вещи 4 раза в год;
• тонкая очистка воздуха — карманные фильтры 4 раза в год;
• компактные модели два раза в год.

Существующие разновидности очистителей

Деление на типы считается произвольным, хотя оно охватывает все типы функций фильтрации. Это необходимо для того, чтобы потребители, производители и продавцы могли лучше ориентироваться между конструктивными особенностями и разнообразием материалов.

Фильтрующие устройства делятся на типы с учетом следующих характеристик:

• по дизайну;
• цель, эффективность;
• принцип работы.

Все особенности конструкции воздушных фильтров стандартизированы, поэтому выделены разные их типы. К тому же могут относиться изделия разной эффективности.

Классификация моющих средств облегчает выбор моделей желаемого дизайна. Например, карманные фильтры, используемые для вентиляции различных помещений, являются грубыми и сверхэффективными.

Виды фильтрующих товаров по типу конструкции:

• карман;
• кассета;
• панель;
• фильтровальные мешки.

Карманные фильтры отличаются низким сопротивлением, прочностью, безопасностью, высокой пылеулавливающей способностью. Они отличаются простотой конструкции, использования, утилизации, а также обладают высокой пожаробезопасностью.

Карманные фильтры конструктивно просты, надежны и безопасны, поэтому являются одними из самых востребованных типов

Их можно использовать в разных сферах (производство, больницы, жилые дома). В качестве материала для изготовления используются прочные синтетические волокна. Они представляют собой сшитые и сварные конструкции карманного типа, прикрепленные к жесткому каркасу.

Кассетные фильтры используются в различных сферах (в производстве, кейтеринге, фармацевтике, в быту), они отличаются своей прочностью и долговечностью. К достоинствам можно отнести низкую начальную прочность, значительную пылеулавливающую способность.

Жесткая конструкция позволяет справиться с любыми нагрузками. Материал фильтра состоит из современных полиэфирных волокон.

Кассетные фильтры имеют жесткую конструкцию, поэтому выдерживают значительные нагрузки

Панельные фильтры — это изделия, для которых в качестве фильтрующих материалов может использоваться различное сырье, в том числе проволочная сетка, пенополиуретан, но очень часто используются современные полиэфирные волокна.

Такие устройства могут входить в состав различных систем очистки воздуха на работе и дома. Они отличаются практичностью, высокими эксплуатационными характеристиками, впечатляющей способностью задерживать пыль.

Фильтровальные мешки являются наиболее эффективными фильтрами, поэтому они в основном используются на производстве, в том числе на химических заводах, табачных фабриках, тепловых электростанциях. Такие продукты также могут использоваться для улавливания различных газов, например, при производстве алюминия.

Мешки являются наиболее распространенными фильтрующими элементами в производстве, и их использование традиционно считается наиболее экономичным. А все потому, что эти фильтры способны качественно очищать от различных газов и пыли. Их можно модифицировать, не прерывая технологический процесс.

Панельные фильтры. Их легко отличить, так как каркас таких изделий всегда оснащен опорными элементами в виде сетки

К тому же гильзы прочные, мало восприимчивые к условиям эксплуатации — могут работать при внушительной температуре 280 ° С и значительном морозе.

В качестве фильтрующего материала в данном случае используются современные полиэфирные волокна, которые часто покрываются дополнительными слоями, например, мембранами для улучшения качества очистки воздуха.

Классификация популярных видов фильтров

Для качественной очистки используются различные типы воздушных фильтров для систем вентиляции и кондиционирования. Чтобы потенциальные потребители могли легко понять свои возможности, такие товары разделены по эффективности и назначению. Деление на разные группы стандартизировано государством.

Группы очистителей по эффективности и назначению

Внутренние ГОСТы (R EN R EN 1822-1-2010 и самый последний R EN 779-2014) регулируют расход фильтрующих устройств. Если покупатель выберет товар, произведенный за рубежом, он не почувствует разницы в классификации, так как во всем мире приняты одни и те же стандарты.

Итак, фильтры бывают:

• общего назначения — этот вид наиболее востребован;
• специального назначения: они используются в тех случаях, когда к чистоте воздуха предъявляются повышенные требования на любом производстве, в лаборатории или в повседневной жизни.

В свою очередь, перечисленные виды делятся на несколько классов, которые точно указывают на их возможности. Классификация показывает, какая часть загрязнения сохраняется.

Для проверки соответствия продукции требованиям используются приборы, рассчитывающие массовую концентрацию посторонних частиц до и после очистки.

Фильтры общего назначения делятся на следующие категории:

• Класс G — проводят грубую очистку, используются только для защиты более точных деталей, самого вентиляционного оборудования;
• Класс М: относятся к фильтрам средней очистки, могут использоваться как в системе, так и вне ее;
• Класс F — здесь зарегистрированы продукты, способные к тонкой очистке.

Перечисленные устройства могут работать во всех системах вентиляции. Они задерживают только пыль, которой в некоторых случаях бывает достаточно.

Если требуется более эффективная фильтрация, эти продукты используются как часть системы. Это сделано для того, чтобы недорогие универсальные фильтры защищали дорогие высокоэффективные очистители от воздействия крупных абразивных частиц и мусора.

Воздушные фильтры специального назначения для систем вентиляции делятся на следующие категории:

• Классы E и H: сюда входят все высокоэффективные устройства;
• Класс U: продукты обладают сверхвысокой эффективностью.

Эти конструкции фильтров способны решать ряд специальных задач, например, для улавливания запахов, жиров. Они самые эффективные, но их цена значительно выше, чем у универсальных моделей. Поэтому они используются в ситуациях, когда этого требует технологический процесс на любом производстве, в лаборатории.

А еще их активно используют в домашних условиях, например, помогут людям с ослабленным иммунитетом или страдающим аллергией избежать множества трудностей.

Таблица классификации фильтров по классу очистки (+)

Для наиболее точной классификации наряду с буквенными обозначениями используются еще и дополнительные цифры, например, G1, H9, U17. Чем выше значение за буквой, тем эффективнее продукт.

Всего существует 17 цифровых классов, все из которых перечислены в профиле ГОСТ. Например, самый крупный из стандартизованных фильтров G1 должен задерживать 50-65% синтетической пыли, а G4 не менее 90% тех же частиц.

Более точные продукты, такие как U17, должны улавливать 99,999995% загрязняющих веществ. Ознакомиться с показателями эффективности очистки можно для общей информации, так как в большинстве случаев техническая документация, паспорта содержат буквенно-цифровые классы.

Виды фильтров по принципу работы

Поскольку существуют разные типы загрязнения воздуха, для его очистки имеет смысл использовать разные типы воздухоочистителей. Фактически, это достигается за счет объединения продуктов с другим принципом работы в системе фильтрации, что позволяет более эффективно улавливать частицы грязи.

К тому же эта процедура удешевляет уборку. Причина кроется в конструкции системы вентиляции: самые мощные и экономичные предустановленные приборы подвергаются максимальному воздействию.

Виды фильтров по принципу действия:

• механик;
• масло;
• каменный уголь;
• пористый;
• HEPA.

Механические фильтры — предназначены для очистки приточного воздуха от достаточно крупных частиц, включая пыль, шерсть животных, насекомых и т.д. Такие продукты используются для фильтрации грязи размером 5-10 мкм.

Особенность частиц указанного размера в том, что их немного, но именно они значительно ускоряют износ оборудования самой системы вентиляции.

И даже самые эффективные и дорогие прецизионные чистящие средства быстро приходят в негодность, что приводит к нарушению технологических процессов, ухудшению микроклимата в офисе, дома.

Для предотвращения перечисленных деструктивных процессов механические фильтры устанавливаются практически во все кондиционеры, системы вентиляции и фильтры предварительной очистки от пыли и других частиц. Обычно такие изделия изготавливают из волокнистых синтетических материалов с сетчатой ​​структурой.

Механические фильтры встречаются практически во всех системах вентиляции. Они принимают на себя первый удар в виде пыли и других крупных частиц, которые заполняют отработанный воздух

Для придания прочности часто используются различные современные клеи. Во многих случаях использованный продукт можно утилизировать, но есть модели, которые можно очистить путем стирки или продувки сжатым воздухом. Это делает их многоразовыми, что полезно и практично.

Эти процедуры можно проводить на любом производственном объекте и даже в домашних условиях. Недостатком является то, что механический фильтр не может самостоятельно очищать воздух.

Масло — моющее средство, основным конструктивным элементом которого является фильтрующий элемент. Чаще всего он комбинированный и состоит из прочных синтетических волокон, металлической сетки. Но главная особенность — использование минеральных масел для повышения эффективности очистки, которая достигается за счет прилипания к ней грязи.

Нефтепродукты используются в качестве фильтров, предназначенных для улавливания крупных частиц, что ограничивает их функциональность.

Углеродные модели работают за счет адсорбции — физического явления, при котором поры одного вещества поглощают другое. Такие продукты эффективно удаляют газы и запахи.

Угольный фильтр, используемый для вентиляции, можно использовать только в сочетании с дополнительным уловителем для мелкой пыли и частиц жира, установленным перед ним. Причина в том, что более крупные частицы забивают поры угля и делают процесс адсорбции неэффективным.

Преимущество этого типа — достаточная степень очистки при разумной стоимости. Часто используется в быту: это обычный угольный фильтр для вытяжек. Он нашел применение в медицине, фармацевтике, малых производствах. Недостаток таких изделий — необходимость регулярной замены.

Угольный фильтр не сильно отличается от других типов, так как фильтрующий материал упакован в мешки из полиэфирного волокна

Пенные фильтры — удаляют из воздуха мелкую пыль и другие твердые частицы. Название происходит от фильтрующих материалов (губчатый каучук, пенополиуретан), которые для повышения их эффективности проходят специальную обработку для увеличения поверхности пор.

Они многоразовые, так как их можно стирать. Их используют в быту, на производстве, в медицине. Обратной стороной является то, что эти уловители подходят только для удаления пыли из воздуха, хотя делают это эффективно.

Фильтры HEPA разработаны для высокоэффективного улавливания мелких частиц пыли. Часто они являются основным компонентом, хотя всегда необходимо использовать их с предустановленными фильтрами, которые очистят воздух от крупных частиц грязи.

Поверхность таких изделий покрыта химическими растворами, подавляющими различные виды бактерий.

Они используются везде, где есть повышенные требования к качеству воздуха. Поскольку они успешно устраняют аллергены (споры, пыльцу, шерсть, домашнюю пыль и т.д.), Их часто используют в повседневной жизни. Очистители изготавливаются из специальной бумаги или синтетических волокон.

Результат очистки воздуха с помощью HEPA-фильтров близок к идеальному, но помните, что их можно использовать только с предварительно настроенным фильтром

HEPA-фильтры часто используются в домашних очистителях воздуха.

Если вам нужна максимальная эффективность очистки, вам следует выбрать фильтры ULPA, которые имеют тот же принцип работы, что и HEPA, но способны улавливать немного большее количество пыли. Все высокопроизводительные изделия довольно дороги и к тому же имеют хрупкую структуру.

Новшества в системах вентиляции

Помимо перечисленных выше очистителей, все чаще используются новые высокотехнологичные методы. Например, фотокаталитические фильтры недавно начали использоваться в системах вентиляции, но быстро становятся востребованными.

Причина растущей популярности кроется в способности одинаково эффективно бороться с различными вирусами, бактериями, токсинами, которые разлагаются на безопасные продукты, например, воду. Очистка проводится под воздействием ультрафиолета в фотокаталитической камере.

Уже перестали быть редкостью электростатические фильтры, которые с помощью ионизации воздуха и воздействия электрических сил способны удалять из массы отходов мельчайшие частицы загрязнения.

Класс фильтра и минимальная эффективность MERV

В некоторых случаях может возникнуть необходимость сравнить европейскую классификацию фильтров EN779 с американским стандартом ASHRAE Standard 52.2, который для этой цели использует индикатор MERV (Minimum Efficiency Reporting Value). Ниже приводится приблизительная таблица соответствия между этими классификациями, основанная на схожести результатов испытаний при оценке средней пылеудерживающей способности Am и средней эффективности фильтра Em.

Примерное соответствие EN779-ASHRAE 52.2

Класс фильтра по ГОСТ Р ЕН 779Г1-Г2Г3Г4Г4

MERV ASHRAE 52.2	MERV 1-4	MERV 5	MERV 6	СР 7-8
Я,%	60-80	80-90	90-95	95-98
Эм,%	<20	<20	20-30	25-40

Класс фильтра по ГОСТ Р ЕН 779F5F6F7F8F9

MERV ASHRAE 52.2	СР 9-10	СР 11–12	СР 13	СР 14	СР 15
Я,%	99	99	99	99	99
Эм,%	50-60	60-80	80-90	90-95	≥95

Регенерация (очищение) фильтров

возможна частичная сухая регенерация продуктов грубой очистки воздуха (до 3 раз). Но следует помнить: как бы частицы пыли не удалялись с фильтрующего материала, структура волокна повреждается. Из-за этого ухудшаются его фильтрующие свойства. В этом случае срок службы фильтра сокращается примерно вдвое.

Для чистящих средств тонкой очистки и более высокого уровня регенерация НЕ ДОПУСКАЕТСЯ, так как это приводит к повреждению фильтрующего материала.

Из-за скопления пыли на воздухонагревателях эффективная площадь теплообмена становится меньше, затраты на электроэнергию увеличиваются, эффективность теплообмена значительно снижается, и в будущем вероятность того, что теплообменник увеличится, может выйти из строя. Также при неправильном использовании фильтров в воздуховодах оседает пыль, чешуйками отлетает от потолочных диффузоров. Поэтому возникает необходимость в чистке воздуховодов, что само по себе недешево.

Не экономьте на бюджете фильтра — меняйте позиции вовремя. Используйте только качественную продукцию. Не доводите условия эксплуатации до экстремальных последствий. Такой подход — залог экономии времени, денег и нервов.
