Мешочный фильтр для очистки воды — разбираем особенности

Принцип работы фильтров мешочного типа

Дизайн.
Основными конструктивными элементами рукавного фильтра являются:

• рамка;
• элемент фильтра;
• крышка.

Также в комплект входят прокладки и уплотнительные элементы.

Фильтрующий элемент — это съемная деталь, которую можно заменить по истечении срока службы. Фильтрующую роль играет специальный мешок (отсюда и появилось это название), а в некоторых моделях — перфорированная внутренняя корзина.

Для изготовления используются два основных типа материалов:

• пластик с внутренней полипропиленовой корзиной;
• металл с корзиной из нержавеющей стали.

Если это первый вариант, корпус и фильтрующий элемент из армированного пропилена, мешок — из полипропиленового войлока. Этот материал устойчив к воздействию различных агрессивных жидкостей и высоких температур.

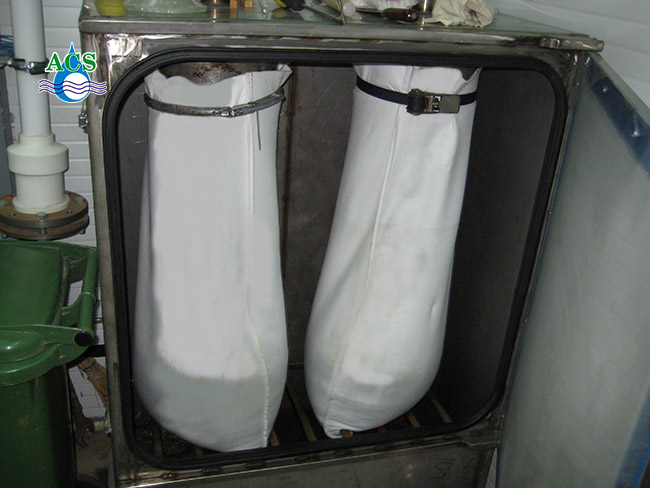

Сменный мешок для водяного фильтра

Принцип действия

Принцип работы рукавного фильтра — пропускать воду изнутри наружу: это отличает его от систем с картриджами.

Вода поступает в фильтр снаружи через боковой патрубок. Он может быть прямым или фланцевым, в зависимости от особенностей самой конструкции и водопроводной сети.

Фильтры могут быть предназначены как для предварительной фильтрации (грубая очистка), так и для окончательной (тонкая очистка).

Мешочный фильтр: важные нюансы, правила установки

Монтаж осуществляется на полу или на стене. Для первого случая вам понадобится штатив (держатель), для второго обязательно понадобится зажим. Необходимо оставить немного места над крышкой агрегата вне зависимости от выбранного типа конструкции.

Пошаговое описание процесса установки

1. Патрубки необходимо присоединить к основной трубе (входной, выходной). Следует помнить, что с двух сторон необходимо будет установить отводы внахлест, а также прибор для измерения давления в системе.
2. Внутри корпуса располагается корзина, затем устанавливается фильтр (учитывается, что горлышко должно быть обращено вверх). Край пакета должен быть на 4-6 мм выше верха корзины.
3. устанавливается стопорное кольцо. Это необходимо для герметизации корпуса.
4. Теперь нужно медленно открыть кран, сначала вход, затем выход. При заполнении фильтра убедитесь в отсутствии протечек.

Важные нюансы эксплуатации оборудования

1. Патрон фильтра необходимо заменить или очистить, если давление в системе значительно упало.
2. Во время обслуживания оборудования (чистка, замена) необходимо в обязательном порядке перекрывать краны подачи воды.

Тонкости обслуживания

Отличие напора водяного потока от начальных значений составляет 1 кг / м2. Cm означает, что пора поменять или промыть фильтр-мешок.

Делают они это следующим образом:

• запорная арматура для сброса давления;
• ослабить уплотнительную манжету;
• поднимите крышку и отпустите прижимное кольцо;
• снимите фильтр и промойте его;
• опустошите корзину;
• сборка оборудования производится в обратной последовательности.

Некоторые модификации снабжены функцией стирки. У них на крышке есть два резьбовых отверстия, к которым подключается основной водопровод. Поток воды идет от стен к центральной части через фильтр-мешок.

Следовательно, загрязнение оседает ниже. Нет необходимости разбирать устройство для очистки. Они используют схему потока воды в обратном направлении, специально разработанную производителями.

Используется нижняя фурнитура. Скопившаяся вместе с потоком воды грязь сбрасывается в канализацию или в предназначенную для этого емкость.

Ссылка! Поврежденный фильтр заменяют новым. Если не нарушать инструкции производителя по допустимым показателям давления и температуры, фильтр прослужит долго.

Обзор производителей

Потенциальные возможности фильтровальных агрегатов подтверждены популярными моделями отечественных и зарубежных производителей.

Гейзер

Гейзерное оборудование — это качество по доступной цене. Производство было начато в 80-х годах прошлого века, во времена СССР.

Продукция компании востребована в России и за рубежом. Этому способствует развитая дистрибуция и уникальные технологии для ряда товарных групп, по которым Гейзер вне конкуренции.

Мешковые модели Гейзер выдерживают температуру рабочей среды +4… + 135. Фильтры имеют пористость 1-100 мкм, производительность 0,5-12 куб.м / час.

У потребителей популярны модели:

1. 4Ч Гейзер. Корпус устройства изготовлен из экологически чистого сплава, не подверженного коррозии. Максимальное рабочее давление 6 атм. Производительность зависит от пористости мешка и составляет 0,5-3 м3 / час.
2. Гейзер-8ЧН. Отлично удаляет ржавчину и песок с воды при высоких расходах и большом количестве примесей. Фильтр-мешок большого объема, изготовленный из высококачественного материала, позволяет удерживать значительное количество фракций ила.

Производительность модуля с фильтрующим элементом в диапазоне 1-100 мкм составит от 2,0 до 12,0 м3 / ч. Рабочее давление 7 атм.

Особенности. По цвету концевого кольца фильтровального мешка Гейзер можно определить его пористость. Так, например, 1 мкм — желтый, 10 мкм — красный, 100 мкм — серебряный.

Экодар

Компания, основанная в 90-х годах прошлого века, занимает лидирующие позиции в области производственного и бытового обучения.

Реализует готовое оборудование и комплектующие для очистки питьевой воды в регионах России и странах СНГ.

Продукция Экодар относится к среднему ценовому сегменту. Имеет инжиниринговый центр и производственные мощности в Москве и Санкт-Петербурге, достаточные для реализации собственных разработок.

Возможности Экодара характеризуют следующие модели:

1. МБХ-4-0103-1.5 выполняет качественную фильтрацию воды с расходом воды до 6 кубометров в час. В прочном корпусе из пищевой нержавеющей стали. Мешок подбирается исходя из необходимой пористости.
2. МБХ-4-0104-1.5 Производительность до 12 куб.м / час. Корпус из пищевой нержавеющей стали.

Фильтровальные мешки Экодар состоят из:

• нейлон;
• полиэстер;
• полипропилен.

Параметры допустимого давления колеблются от 6,8 до 9 бар. Температурный режим + 93… + 149 градусов.

Чем дополняют мешочный фильтр механической и тонкой очистки, чтобы улучшить его параметры?

Оборудование этой категории предназначено для защиты от механизмов. Механический фильтр-мешок Гейзер 4х способен удерживать известковый налет только после того, как он образовался. Но в обычных условиях соли жесткости растворяются. Они беспрепятственно преодолеют такое препятствие. При последующем нагреве они превращаются в твердые частицы, опасные для техники.

Чтобы заблокировать этот негативный процесс, используются полифосфатные пломбы. Их помещают в специальные емкости, которые располагаются во входных патрубках перед стиральными машинами и отопительными котлами. В других сочетаниях использование не рекомендуется, так как указанные химические соединения могут нанести вред здоровью человека.

Карманные фильтры Pentek и MBH для тонкой очистки воды могут быть интегрированы с ионообменной установкой. Этот набор обеспечивает хорошую защиту от известкового налета. Еще один «плюс» — предотвращение быстрого засорения рабочего слоя, продление срока службы гранулированных смол.

Также применяется электромагнитная обработка. Как и полифосфаты, он предотвращает агрегирование частиц известняка в крупные фракции, препятствует образованию пористого слоя на стенках труб и нагревательных элементов. Однако эта технология не ухудшает состав воды и ее цена выше! При таком минимальном расходе современные технологии защищают автомобильные дороги на расстоянии до 2 км от места установки индукционной катушки.

Все эти технологии не предназначены для полной подготовки питьевой воды. Соответствующая обработка осуществляется на специализированных проточных установках. Обратный осмос обеспечит высочайший уровень очистки. Следует подчеркнуть, что механический рукавный фильтр предотвращает быстрое загрязнение картриджей и повреждение дорогой мембраны из-за механических примесей.

Монтаж и особенности эксплуатации фильтра мешочного типа для воды Гейзер и Pentek

Крупногабаритные модели карманных фильтров Гейзер 4х из нержавеющей стали очень много весят, поэтому иногда их устанавливают на специальные крепления. Другой вариант — крепление к стене с помощью струбцины и необходимого крепежа. Сверху необходимо оставить достаточно места, чтобы не мешать демонтажу крышки фильтра Aquachief Geyser и снятию мешка.

Затем соедините трубы с помощью стандартных переходных деталей, прокладок. Для упрощения обслуживания на входе и выходе устанавливаются краны. Вместе с ними можно устанавливать манометры. Вход позволит быстро проверить давление в линии. При значительном изменении разницы показаний прибора определяется загрязненность фильтрующего элемента без разборки.

Корзина, мешок и уплотнительные кольца устанавливаются последовательно. Закройте и закрепите крышку с помощью фиксирующей скобы. Откройте подачу воды, убедитесь, что соединения герметичны.

В сопроводительных официальных документах производитель Гейзер и Пентек указывает точные значения. Однако изменение давления, превышающее 1 кг / см2 по сравнению с исходным значением, свидетельствует о значительном засорении рабочих труб. В этом случае запорная арматура закрывается, мешок вытаскивается.

Для удаления твердых частиц кальция можно использовать слабый раствор лимонной кислоты. С помощью стандартных моющих средств очищают фильтрующий элемент, корпус, крышку от других загрязнений. На последнем этапе промойте все детали водой и установите рукавный фильтр Pentek в обратном порядке. При обнаружении повреждений замените поврежденный мешок! Запрещается нарушать установленные производителем пределы давления и температуры.

Пошаговая инструкция по монтажу

Монтаж фильтровального мешка осуществляется на стене с помощью струбцины или на полу с помощью штатива. Оставьте бесплатный доступ к сервису.

Установка выполняется следующим образом:

1. С обеих сторон фильтрующего оборудования устанавливаются фитинги внахлест.
2. Они подключаются через патрубки к магистральному трубопроводу.
3. Для контроля давления сделана вставка измерительного прибора.
4. Установите корзину и поместите фильтровальный мешок горлышком вверх. Он поднимется над корзиной на 0,3-0,5 см.
5. Закройте корпус прижимным кольцом.
6. Закройте бутылку крышкой.

Последний этап — проверка герметичности блока. Обнаруженные утечки устраняются и только после этого вводятся в эксплуатацию.

Как правильно выполнить замену загрязненного или пришедшего в негодность фильтрующего элемента

1. Краны подачи воды закрыты, давление сброшено до минимума.
2. Хомут ослаблен, только после этого можно снять крышку агрегата и снять прижимное кольцо.
3. Теперь выходит сам фильтрующий элемент. Его необходимо хорошо промыть под теплой проточной водой. Чтобы узнать, можно ли его еще использовать. В противном случае покупается новый товар на замену.
4. Опорную корзину также необходимо снять и тщательно промыть от скопившихся отложений и грязи.
5. Когда все компоненты конструкции будут готовы, их можно будет собирать заново.

Как обслуживать и эксплуатировать

Фильтровальный мешок можно установить на стене или на полу. Для этого в первом случае используется зажим, а во втором — специальный держатель — штатив.

над крышкой фильтра необходимо оставить свободное пространство в зависимости от типа фильтрующего элемента.

Инструкция по сборке рукавного фильтра.

1. С помощью соединителей подключаем к трубопроводу входной и выходной патрубки. Не забудьте установить запорные клапаны с обеих сторон и манометр для измерения давления в фильтре.
2. Устанавливаем опорную корзину внутрь корпуса и устанавливаем фильтр так, чтобы горловина была обращена вверх. Обратите внимание, что край пакета должен выступать на 3-5 мм над верхом корзины.
3. Устанавливаем прижимное кольцо, крышку и зажим для качественного уплотнения корпуса.
4. Постепенно открывая впускной и выпускной краны, наполните фильтр водой. Убедитесь в отсутствии утечек в соединениях.

Запомните два важных условия эксплуатации

1. Показателем необходимости очистки или замены фильтрующего элемента является снижение давления воды в системе от исходных значений 0,7-1,2 кг / см2.

2. Не забывайте закрывать краны на входе и выходе воды из системы фильтрации во время любого технического обслуживания системы.

Как заменить рукавный фильтрующий элемент:

1. Закрываем воду на фильтре и сбрасываем давление.
2. Ослабляем уплотнительную манжету и снимаем крышку, вынимаем нажимное кольцо.
3. Вынимаем фильтрующий элемент — промываем, если он поврежден, нужно покупать новый.
4. Вынимаем опорную корзину — ее нужно промыть.
5. Сборка производится в обратной последовательности.

Обзор фирм производителей

Наиболее распространенными странами-производителями, производящими высококачественные рукавные фильтры, являются Китай, Германия и США.

Однако на рынке можно найти дешевые и надежные фильтры от российских производителей.

Фильтры Гейзер 4Ч и 8Ч часто устанавливаются сначала на входе перед последующими системами обезжелезивания, ионного обмена и кондиционирования, такая схема позволяет сократить время фильтрации и продлить срок службы других фильтров очистки воды.

Фильтр мешочный Гейзер имеет ряд особенностей:

• корпус из антикоррозийной стали;
• изготовлен из термостойкого полиэстера;
• возможность выбора различной пористости фильтров в зависимости от степени загрязнения воды (от 1,0 до 100,0 мкм);
• выдерживает широкий диапазон рабочих температур и системного давления до 8 бар;
• высокопроизводительный — 0,5-12 м3 / час;
• высокая способность удерживать грязь и многоразовый.

Также пользуется популярностью рукавный фильтр тонкой очистки воды серии МВН от производителя Экодар.

На рынке представлены фильтры, состоящие из металлического корпуса, снабженного опорами. Фильтрующие элементы предназначены как для холодной, так и для горячей воды.

Плюсы и минусы

Карманные фильтры — эффективное инженерное решение, требующее низких затрат на установку и обслуживание.

У них масса положительных качеств по сравнению с более сложными фильтрующими установками:

•
  высокая производительность благодаря большой рабочей поверхности;
• экономичные сменные элементы, многократно промываемые с последующим восстановлением рабочих функций;
• компактность и долговечность системы;
• возможность использования для протока воды в разных температурных диапазонах;
• более простой монтаж и обслуживание, которое можно проводить без привлечения специалистов;
• промывка фильтра возможна без разборки, изменяя поток воды.

Недостатком упаковочного оборудования является то, что оно предназначено исключительно для защиты от механических воздействий. Соли, которые делают воду жесткой, растворяются, легко преодолевают такой защитный барьер. После нагревания они будут выглядеть как хлопья. Помимо рукавного фильтра требуется электромагнитная очистка воды или организация водоподготовки по принципу обратного осмоса.

Конструкция

Оборудование рукавного фильтра состоит из следующих элементов:

• корпус с боковым входом и выходом снизу;
• чехол с фиксирующей лентой;
• многоразовый фильтр в форме мешка с ячейками определенного размера;
• уплотнительное кольцо;
• опорные корзины в больших модулях.

Патрубок имеет стандартные резьбовые соединения. У многих моделей есть манометры и порты избыточного давления на крышках. Корпус и главный фильтр обычно изготавливаются из пропилена.

Отлично сопротивляется тепловому расширению, не взаимодействует с химическими примесями. Фильтрующий материал изготовлен из химически стойкого полиэстера или нейлона, пригодного для контакта с пищевыми продуктами.

Важный. Металлические корпуса фильтров с корзиной из нержавеющей стали считаются более прочными. Но у них есть существенный недостаток — подверженность коррозии.
